Le choix des matériaux des brides de tuyauterie semble souvent simple jusqu'à ce que les conditions de service commencent à avoir de l'importance : une option en acier au carbone à faible coût peut fonctionner dans une conduite sèche mais échouer rapidement en raison des chlorures, des produits chimiques, de la chaleur ou des nettoyages répétés. Le bon raccord à bride doit correspondre à plus que la taille du tuyau ; il doit être adapté aux exigences du fluide, de la pression et de la température, de l'environnement externe, du joint, des boulons et de l'inspection. Un processus de sélection clair permet d'éviter les fuites, la corrosion, les documents rejetés et le paiement pour des alliages haut de gamme là où un matériau plus simple fonctionnerait de manière fiable.
La première question de sélection n’est pas de savoir quel alliage semble le plus résistant sur le papier. La meilleure question est de savoir ce que transporte le tuyau et comment ce fluide se comporte au fil des années de fonctionnement. L"eau potable, les eaux usées, la vapeur, les condensats, les hydrocarbures, les liquides de qualité alimentaire, les fluides chimiques, l"eau de mer et les boues créent tous des risques différents pour un raccord à bride. L"eau propre n"a peut-être besoin que d"une résistance et d"une protection de revêtement prévisibles, tandis que les acides, les chlorures, les produits caustiques ou les solides abrasifs exigent un contrôle plus strict des matériaux.
Le milieu affecte également les risques d’hygiène, d’érosion et de contamination. Le lisier peut user l"alésage et la zone d"étanchéité même lorsque la chimie n"est pas agressive. Les systèmes agroalimentaires privilégient souvent l"acier inoxydable, car la nettoyabilité et la stabilité de la surface sont aussi importantes que la capacité de pression. Les conduites chimiques doivent être compatibles avec le fluide de procédé exact plutôt qu"une large étiquette « résistante à la corrosion ».
Le matériau d"un raccord à bride doit être vérifié par rapport à sa pression-température nominale, et non uniquement par le nom de la classe de pression. Les classes 150, 300, 600, 900, 1 500 et 2 500 sont des familles de valeurs nominales, mais les changements de pression autorisés en fonction de la qualité du matériau et de la température. À mesure que la température augmente, de nombreux matériaux perdent la contrainte admissible, de sorte qu"un raccord à bride acceptable à température ambiante peut ne pas l"être dans un service de vapeur chaude ou d"huile thermique. La pression d"essai hydrostatique est également importante car les conditions d"essai peuvent dépasser la pression de fonctionnement normale.
Le service froid crée un mode de défaillance différent. Certains aciers perdent de leur ténacité à basse température, augmentant le risque de rupture fragile lors du démarrage, de l"arrêt ou de l"exposition hivernale à l"extérieur. Dans ces cas-là, la résistance aux chocs peut être plus importante que la résistance à la traction de base. Un choix de raccord à bride sûr prend en compte le fonctionnement normal, les coups de bélier, la pression d"essai et la pire température crédible.
L"environnement extérieur peut réduire la durée de vie des raccords à bride, même lorsque le fluide interne est doux. L"air salin côtier, les canalisations enterrées, les plates-formes offshore, les zones d"éclaboussures de produits chimiques et les installations industrielles extérieures peuvent attaquer la surface extérieure, les boulons et la zone des joints. Un raccord à bride en acier au carbone installé dans une pièce intérieure protégée est confronté à un risque très différent de celui du même produit situé à proximité d"eau salée. Les revêtements, le drainage, l"accès pour l"inspection et les améliorations matérielles doivent faire partie de la discussion de sélection.
La corrosion galvanique est un risque caché lorsque des métaux différents se touchent en présence d"humidité ou d"un autre électrolyte. L"acier inoxydable joint à l"acier au carbone, l"alliage de cuivre proche de l"acier ou l"aluminium connecté à l"acier inoxydable peuvent créer une cellule de corrosion électrique. Associer les matériaux est souvent le moyen le plus simple de réduire ce risque. Lorsque les métaux mélangés ne peuvent être évités, des kits de joints isolants, des manchons, des rondelles ou des revêtements protecteurs peuvent être nécessaires.
L"acier au carbone reste le choix pratique pour de nombreuses applications industrielles de raccords à bride car il est solide, soudable, disponible et économique. ASTM A105 est couramment utilisé pour les brides en acier au carbone forgé en service général, en particulier lorsque le fluide n"est pas très corrosif. Un raccord à bride en acier au carbone peut être fiable dans les systèmes utilitaires, les lignes de traitement non corrosives, les services pétroliers et gaziers et de nombreuses applications d"usines intérieures. Sa principale faiblesse est la résistance à la corrosion, c"est pourquoi une peinture, un revêtement, une protection cathodique ou un contrôle environnemental peuvent être nécessaires.
Le service à basse température peut nécessiter de l"A350 LF2 plutôt que de l"acier au carbone standard. Cette qualité est appréciée là où la résistance aux chocs est nécessaire dans les climats froids, les systèmes réfrigérés ou les conditions de processus à basse température. L"acier au carbone constitue souvent le meilleur rapport qualité-prix lorsque les conditions de service sont modérées. Il devient un mauvais matériau pour les raccords à bride lorsque la corrosion, les produits chimiques de nettoyage ou l"exposition marine dominent le profil de risque.
L"acier inoxydable est généralement choisi lorsque la résistance à la corrosion, la nettoyabilité ou la pureté du produit sont importantes. L"acier inoxydable 304 fonctionne bien dans de nombreux environnements légèrement corrosifs et sanitaires, y compris les systèmes de transformation des aliments et d"eau propre. L"acier inoxydable 316 et 316L ajoute du molybdène, améliorant ainsi la résistance aux piqûres de chlorure dans les installations côtières, de lavage, chimiques et adjacentes au milieu marin. Un raccord à bride en acier inoxydable peut réduire l"entretien du revêtement et prolonger la durée de vie là où l"acier au carbone rouillerait rapidement.
Le choix entre le 304 et le 316L ne doit pas se baser uniquement sur le prix d’achat. Les chlorures, les produits chimiques de nettoyage, la température, les crevasses à proximité du joint et les zones stagnantes peuvent tous accélérer la corrosion localisée. Dans les systèmes hygiéniques, l’état des surfaces et les pratiques de nettoyage affectent également les performances, car les résidus piégés peuvent nuire à l’assainissement. L"acier inoxydable est une option de raccord à bride de milieu de gamme solide, mais il n"est pas automatiquement suffisant pour l"eau de mer, les acides forts ou les chlorures sévères.
Les systèmes à haute température et haute pression nécessitent souvent des matériaux autres que l"acier au carbone et l"acier inoxydable standard. Les aciers alliés au chrome-molybdène tels que F11, F22 et F91 sont utilisés dans les systèmes de production de vapeur, de raffinerie et d"électricité car ils offrent une meilleure résistance au fluage à température élevée. Dans ces services, la résistance à long terme à la chaleur est plus importante que la résistance à température ambiante. Un raccord à bride dans une conduite de vapeur à haute température doit être évalué en termes de contrainte thermique, de pression nominale et de compatibilité avec les matériaux des tuyaux.
Les nuances Duplex 2205 et super duplex telles que F53 ou F55 sont utilisées lorsque la corrosion sous contrainte de chlorure, la résistance aux piqûres et une résistance plus élevée sont des priorités. La production offshore, le dessalement, les systèmes d"eau de mer et certaines conceptions de services acides justifient souvent ces matériaux car les temps d"arrêt et les défaillances dues à la corrosion sont coûteux. Les alliages de nickel tels que l"Inconel 625, l"Hastelloy C-276 et le Monel 400 sont utilisés dans des environnements chimiques, marins et à haute température agressifs. Leur coût et leurs délais de livraison sont plus élevés, mais ils peuvent constituer le choix de raccords à brides le moins risqué, là où une défaillance serait beaucoup plus coûteuse.

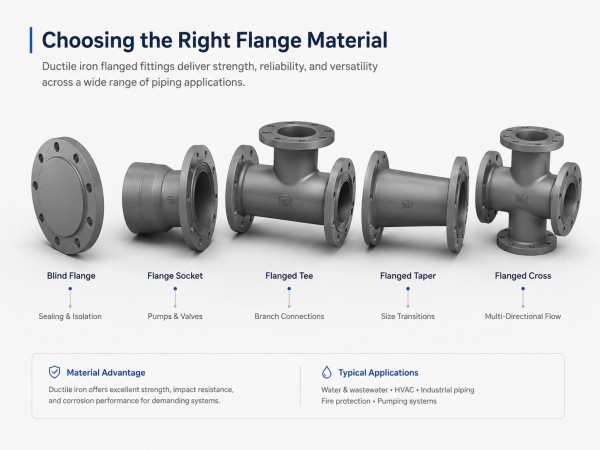

La fonte ductile est courante dans les infrastructures de distribution d'eau, d'eaux usées, de protection contre les incendies et de services publics, car elle allie résistance, durabilité et coût pratique. Un raccord à bride en fonte ductile est souvent utilisé avec des pompes, des vannes, des systèmes de bouches d'incendie et des canalisations d'aqueduc où les normes et la compatibilité des joints sont clairement définies. Ce matériau doit toujours être adapté à la classe de pression, au revêtement, au revêtement et à la bride d'accouplement appropriés. Il ne remplace pas l'utilisation d'un alliage à haute température ou une utilisation chimique agressive.
Les matériaux non métalliques tels que le PVC, le CPVC, le PP et le PEHD peuvent convenir aux systèmes basse pression ou résistants à la corrosion. Ces matériaux évitent de nombreux problèmes de corrosion métallique, mais ils imposent des limites en termes de température, de pression, d"exposition aux UV, de résistance mécanique et de charge des boulons. Un raccord à bride en plastique doit être installé avec précaution car un couple excessif peut déformer la bride ou endommager la zone d"étanchéité. La compatibilité avec la bride d"accouplement, le joint, l"espacement des supports et le mouvement thermique attendu doit être confirmée avant l"achat.
Conditions de service | Matériaux appropriés | Raison principale |
Tuyauterie industrielle générale | Acier au carbone / ASTM A105 | Économique et disponible |
Service à basse température | A350LF2 | Meilleure résistance aux chocs |
Service alimentaire ou sanitaire | Inox 304 / 316L | Nettoyabilité et résistance à la corrosion |
Exposition côtière ou aux chlorures | 316L, duplex, super duplex | Meilleure résistance aux piqûres |
Vapeur à haute température | Acier allié F11, F22, F91 | Résistance au fluage |
Eau de mer ou offshore | Super duplex, Monel, Inconel | Forte résistance au chlorure |
Aqueduc | Fonte ductile, acier compatible AWWA | Pratique et économique |
Service chimique sévère | Hastelloy, Inconel, systèmes doublés | Haute résistance chimique |
Les normes restreignent le choix des matériaux avant que le prix ne devienne significatif. ASME B16.5, ASME B16.47, AWWA C207, API 6A et ASME B31.3 ne décrivent pas le même univers de brides. Ces normes peuvent contrôler les dimensions, les valeurs pression-température, les groupes de matériaux, le marquage, les tolérances, la géométrie des faces et les exigences en matière de documentation. Un raccord à bride acceptable dans un projet d"aqueduc peut ne pas convenir à la tuyauterie de traitement, et un raccordement de tête de puits de champ pétrolifère ne peut pas être jugé par des hypothèses industrielles générales.
L"ASME B16.5 est généralement associée aux brides en acier standard dans de nombreuses tailles de tuyaux, tandis que l"ASME B16.47 couvre les brides de plus grand diamètre. Les normes AWWA sont souvent pertinentes dans le domaine des infrastructures hydrauliques, et l"API 6A s"applique aux têtes de puits à haute pression et aux services des champs pétrolifères. Les projets de tuyauterie de traitement peuvent également faire référence à la norme ASME B31.3, qui pousse l"acheteur à prendre en compte les conditions de conception et l"adéquation des matériaux. Confirmez la norme en vigueur avant de comparer les devis des fournisseurs.
Une classe de pression n’est pas une promesse de pression universelle. Les classes 150, 300 et 600 diffèrent par le matériau, la température, les dimensions et la famille de normes. Les classifications API, AWWA, DIN/EN et ASME peuvent utiliser des systèmes différents, de sorte qu"une bride d"apparence similaire peut avoir une pression admissible ou un modèle de boulon différent. Le raccord à bride sélectionné doit être vérifié par rapport à la pression de fonctionnement, à la température maximale, à la pression d"hydrotest et à toute condition de perturbation attendue en service.
De nombreuses erreurs de commande commencent par un raccourci. Un acheteur peut faire correspondre la taille nominale et la classe de pression mais ne pas respecter le groupe de matériaux ou la limite de température. Une autre équipe peut utiliser une pression de fonctionnement normale tout en ignorant les tests hydrostatiques, l"évaporation ou les cycles de nettoyage. Une sélection correcte signifie vérifier le tableau de notation réel ou les spécifications du projet au lieu de supposer que le nom de la classe est suffisant.
Le type de face affecte si le joint peut assurer l"étanchéité sous la charge de boulon disponible. La face surélevée, ou RF, est courante dans de nombreux raccords à bride ASME car elle concentre la charge sur le joint. La face plate, ou FF, est souvent utilisée avec des équipements en fonte, en fibre de verre ou fragiles où une face surélevée pourrait créer une contrainte de flexion dommageable. Le joint de type anneau, ou RTJ, est utilisé dans les services à haute pression et haute température où un joint annulaire métallique assure l"étanchéité à l"intérieur des rainures usinées.
Les faces à languette et rainure ou mâles et femelles apparaissent dans les services spécialisés où le confinement et l"alignement des joints sont essentiels. Ces types de faces doivent correspondre au composant à coupler, et pas seulement à la taille du tuyau. Deux brides de même taille peuvent différer en termes de cercle de boulons, de schéma de perçage, de type de face, de dimensions de joint, de pression nominale et de famille de normes. Avant de commander un raccord à bride, vérifiez la norme de la bride d"accouplement, la face et le style du joint, car la similarité visuelle ne garantit pas la compatibilité.
Les défaillances matérielles commencent souvent par des décisions de coûts à court terme. Une bride en acier au carbone à bas prix peut sembler économique, mais dans des environnements extérieurs corrosifs, enterrés ou chimiques, elle peut entraîner des réparations de revêtement, des fuites, des temps d"arrêt, une main-d"œuvre de remplacement et des retards d"inspection. Le bon raccord à bride doit être jugé en fonction du coût du cycle de vie, et pas seulement en fonction du prix d"achat. Les principaux risques à vérifier avant de sélectionner un matériau comprennent :
● Exigences en matière d'exposition à la corrosion et de revêtement
● Durée de vie prévue et accès pour la maintenance
● Difficulté d'arrêt, d'excavation ou de remplacement
● Exigences en matière d'inspection et de documentation
● Risque d'utilisation de métaux mélangés dans des environnements humides

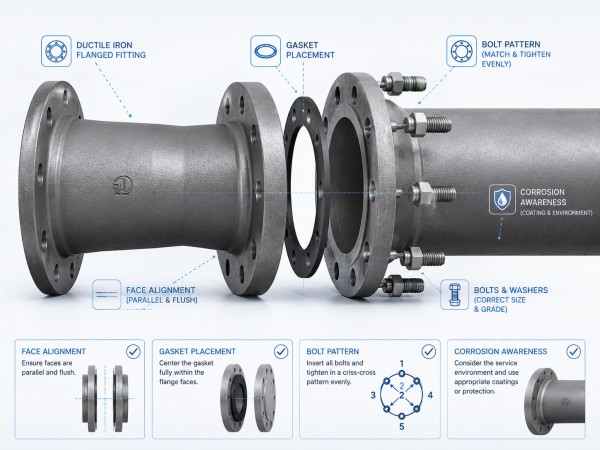

Une autre erreur courante consiste à traiter la bride comme une seule pièce plutôt que comme un joint complet. Des métaux différents peuvent provoquer une corrosion galvanique en cas de présence d"humidité. Le tuyau, la bride, les boulons, les rondelles, le joint et le revêtement doivent donc être examinés ensemble. Les brides à col soudé nécessitent également le matériau de tuyau, le calendrier et l"alésage corrects pour éviter toute inadéquation des soudures, toute perturbation du débit ou tout rejet lors de l"inspection. Les documents requis tels que les rapports de tests d"usine, les certificats de conformité, les numéros de chaleur, les marquages des matériaux et les enregistrements PMI doivent être confirmés avant l"achat, et non après l"installation.
Le choix des matériaux pour les brides de tuyauterie doit toujours commencer par les conditions de service et non par les raccourcis du catalogue. Le type de fluide, la pression-température nominale, le risque de corrosion externe, la compatibilité des joints, le type de face et la documentation requise influencent tous la sécurité d"un raccord à bride dans le temps.
Shanxi Jin Steel Casting Co.,Ltd. soutient ce processus de sélection avec des produits de brides de tuyauterie et de raccords conçus pour une utilisation industrielle pratique, aidant ainsi les acheteurs à faire correspondre les exigences en matière de matériaux, de normes et d"applications avec plus de confiance. Un raccordement à bride bien spécifié réduit le risque de fuite, évite les remplacements inutiles et permet aux projets de tuyauterie d"avancer avec moins de surprises coûteuses.
R : Le meilleur matériau dépend du fluide, de la température, de la pression, du risque de corrosion et de la norme requise. L"acier au carbone convient à un usage général, tandis que les alliages inoxydables, duplex ou au nickel conviennent à des conditions plus difficiles.
R : Dans la plupart des cas, faire correspondre le matériau de la bride et du tuyau permet de maintenir la compatibilité des soudures et de réduire le risque de corrosion galvanique. Les exceptions nécessitent un examen technique, des revêtements ou des méthodes d"isolation.
R : Non. L"acier inoxydable offre une meilleure résistance à la corrosion, mais l"acier au carbone est souvent plus économique pour les canalisations sèches, non corrosives ou industrielles générales où la protection contre la corrosion est gérable.
R : La classe de pression n’est pas une valeur de pression fixe. La pression admissible change en fonction du matériau et de la température. La sélection des brides doit donc tenir compte des conditions de fonctionnement et des exigences d"hydrotest.
R : Les fuites résultent souvent d"un mauvais matériau de joint, d"une charge inégale des boulons, de faces de bride endommagées, de types de faces incompatibles, d"un mauvais alignement des tuyaux ou de l"utilisation d"un matériau inadapté à l"environnement de service.
