Installation De Tuyaux

Nettoyez soigneusement la douille et le robinet, insérez la bague d'étanchéité en caoutchouc et vérifiez si toutes les directions d'orientation sont adaptées et correctement fixées.

Insérez la bague d'étanchéité en caoutchouc (tuyau de petit diamètre)

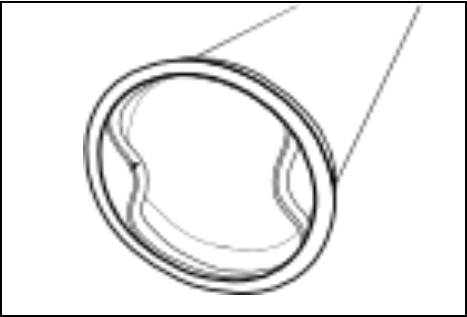

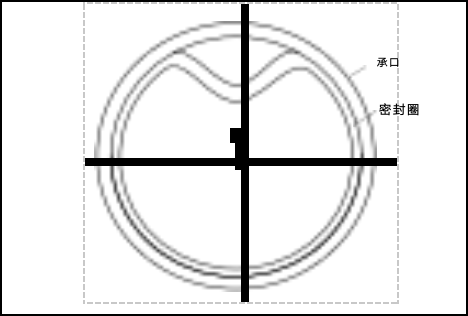

Insérez la bague d'étanchéité en caoutchouc dans la douille, en lui donnant la forme d'un cœur ou d'un 8, puis insérez la moitié inférieure ou le haut et le bas de la bague d'étanchéité en caoutchouc dans les rainures de la douille.
Insérez la bague d'étanchéité en caoutchouc (tuyau de grand diamètre)

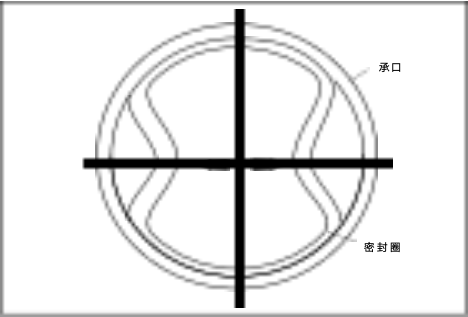

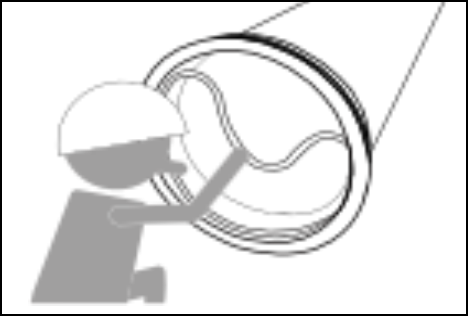

Alignez la ligne de marquage blanche sur la bague d'étanchéité en caoutchouc avec la ligne de marquage sur la surface d'extrémité de la douille, puis insérez la bague d'étanchéité en caoutchouc dans la douille en forme de fleur, comme indiqué dans la figure suivante. (assurez-vous que la circonférence de la bague d'étanchéité en caoutchouc fait face à la rainure d'étanchéité appropriée.)

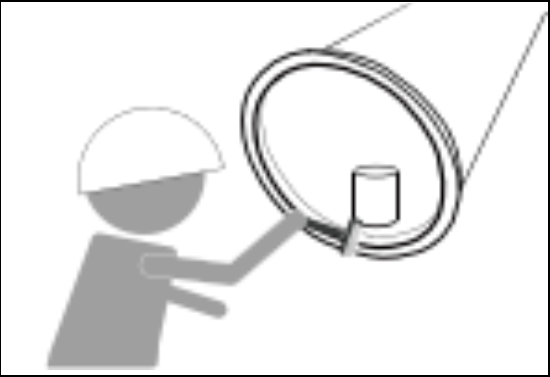

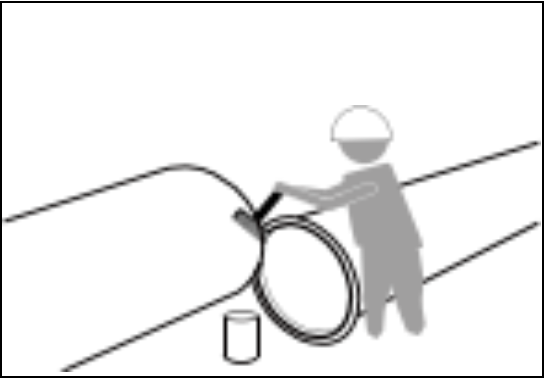

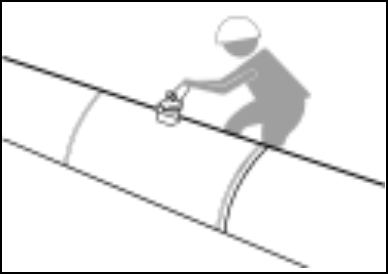

Après avoir éliminé la poussière et les impuretés, appliquez une couche de lubrifiant sur la zone allant de l'extrémité de la douille jusqu'à l'intérieur de la ligne blanche et la surface intérieure de la bague d'étanchéité en caoutchouc.

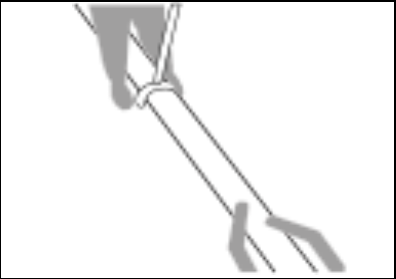

Assurez-vous que le robinet a été chanfreiné, sinon des bords carrés ou tranchants pourraient endommager ou déplacer la bague d'étanchéité et provoquer des fuites. Lors de la coupe de tuyaux sur le chantier de construction, une lime lourde ou une meuleuse doit être utilisée pour chanfreiner la douille et éliminer les arêtes vives.

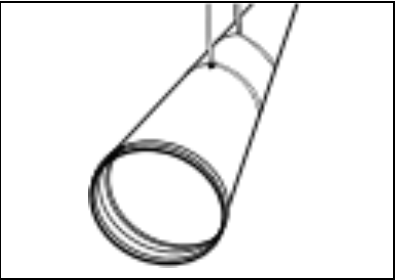

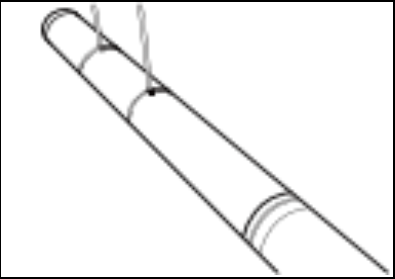

Alignez le robinet avec la douille, puis insérez-le dans la douille du tuyau.

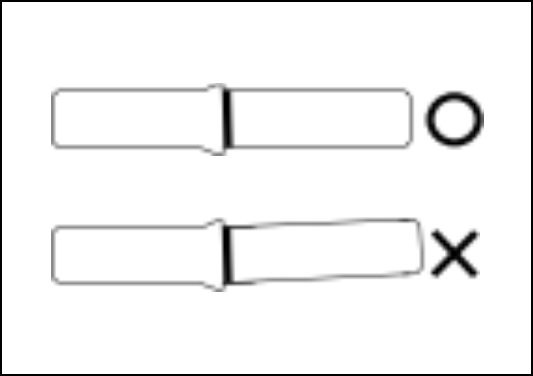

Angle de déviation

Lorsque la déflexion du pipeline est requise, la méthode de déflexion du pipeline au niveau du joint peut être utilisée dans la plage de déflexion angulaire autorisée.

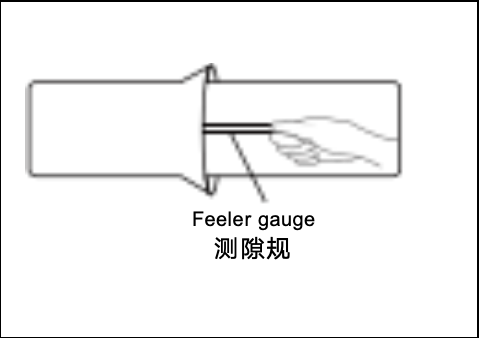

Vérifier la position de la bague d'étanchéité

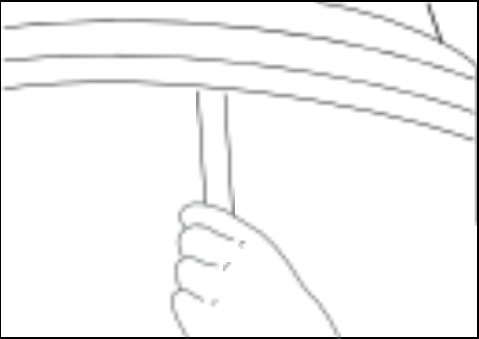

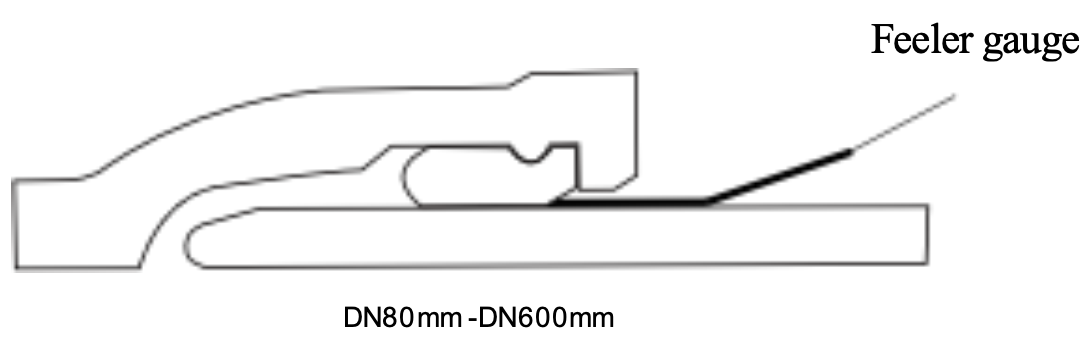

Insérez une jauge d'épaisseur dans l'espace entre la douille et le robinet et vérifiez le long de la circonférence de la douille pour vous assurer que la position de la bague d'étanchéité est appropriée.

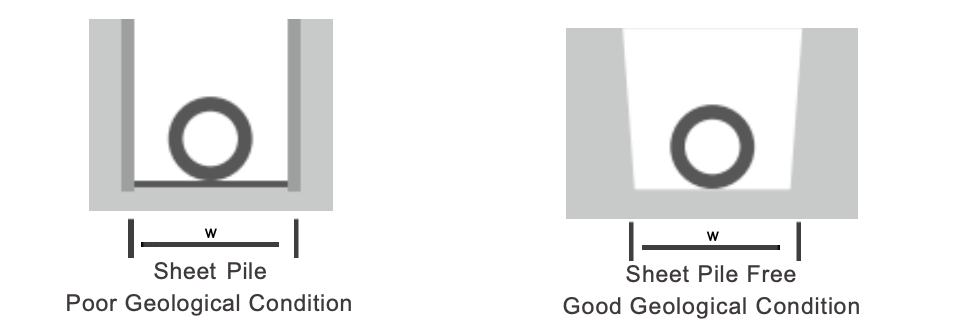

Le sol utilisé pour le remblayage des fossés doit être exempt de scories, de poussières, de déchets, de légumes ou de matières organiques, de graviers, de roches, de terre gelée ou d'autres matériaux impropres. De 0,3 mètre au-dessus du haut du tuyau jusqu'à la plate-forme du trottoir, un sol contenant du gravier peut être utilisé, avec une taille maximale de 20 cm maximum.

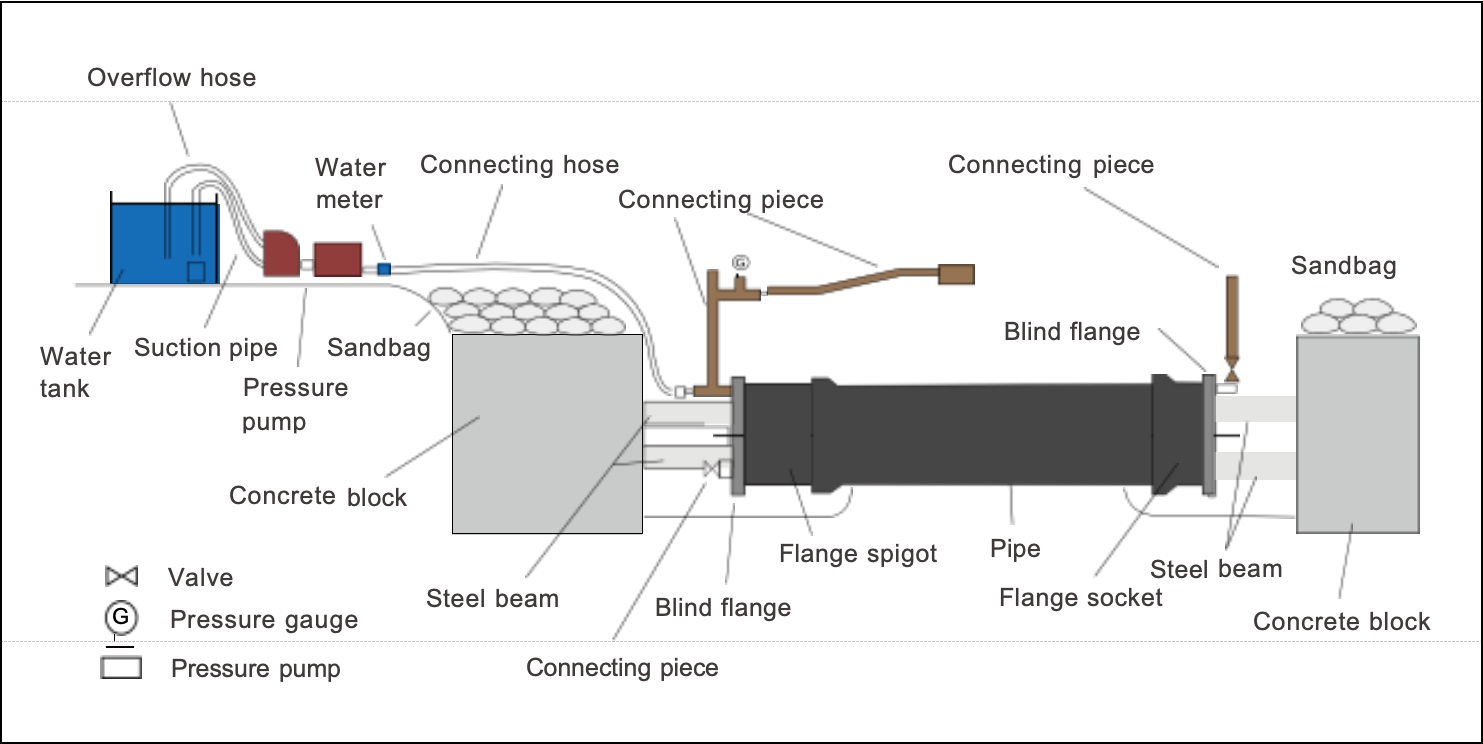

Après remblayage, un essai de pression est réalisé pour vérifier la fiabilité de ses performances.
