Une connexion bride-tuyau échoue souvent pour des raisons faciles à ignorer lors de l'installation : une face de bride légèrement inégale, un matériau de joint inapproprié, un alignement forcé des boulons ou une séquence de serrage incohérente. Dans la tuyauterie industrielle, les systèmes d'eau, les salles mécaniques et les lignes de traitement, ces petites erreurs peuvent entraîner des fuites, des temps d'arrêt et des reprises coûteuses. Monter correctement une bride sur un tuyau signifie vérifier la compatibilité, préparer les surfaces, aligner les pièces avec précision et serrer le joint de manière contrôlée afin que le raccord à bride puisse assurer une étanchéité fiable dans des conditions de service réelles.
Commencez par identifier le type de bride car chaque conception modifie la méthode d"ajustement. Une bride à col soudé nécessite un alignement précis des biseaux pour une soudure bout à bout, tandis qu"une bride à enfiler dépend de la profondeur d"insertion correcte du tuyau et du placement correct de la soudure d"angle. Une bride à souder par emboîtement nécessite un petit espace de dilatation, et les conceptions de joints filetés ou à recouvrement dépendent de l"engagement du filetage ou de la compatibilité des extrémités.
La méthode de connexion affecte les tolérances, les outils, l"accès au soudage et les points d"inspection. L’utilisation d’un mauvais style de raccord à bride peut créer des soudures faibles, un mauvais alignement ou un joint qui ne correspond pas à la bride d’accouplement. Un raccord à bride doit toujours correspondre au programme de tuyauterie, aux tâches de service et au dessin du projet avant que le tuyau ne soit coupé ou soudé.
La taille seule ne prouve pas la compatibilité. Vérifiez la taille NPS ou DN, la classe ou la valeur PN, la pression nominale, le diamètre extérieur du tuyau, l"alésage de la bride, le revêtement et la température de service. Des normes telles que ASME B16.5, EN 1092-1 et AWWA C110 aident à définir les dimensions, les modèles de perçage, la classe de pression et les attentes en matière de matériaux.
Une mauvaise évaluation peut devenir un problème de sécurité, en particulier lorsqu"un déclassement en température, des vibrations ou un service corrosif sont impliqués. Deux brides peuvent sembler similaires mais avoir toujours des modèles de boulons ou des hypothèses de pression différents. Avant d"assembler un raccord à bride, enregistrez la norme, la taille, la valeur nominale, le matériau et le type de face.
Standard ou système | Utilisation courante | Que vérifier avant l"aménagement |
ASME B16.5 | Tuyauterie de processus industriel | Taille NPS, classe nominale, face, modèle de boulon |
EN 1092-1 | Projets internationaux | Taille DN, indice PN, type de bride, groupe de matériaux |
AWWA C110 | Systèmes d"eau et d"égouts | Classe de pression, revêtement, revêtement, schéma de perçage |
L"inspection évite de nombreuses fuites qui apparaissent plus tard comme des problèmes de couple. Vérifiez la face de la bride pour déceler des rayures, des bosses, de la rouille, des bavures, des dommages au revêtement ou de la corrosion, et confirmez que l"extrémité du tuyau est carrée et préparée pour le soudage ou le filetage. Une surface d"étanchéité à face surélevée ou à face plate doit être suffisamment propre pour comprimer le joint uniformément.
Le joint, les boulons, les écrous et les rondelles nécessitent le même examen. Un joint trop grand peut pénétrer dans l"alésage, tandis qu"un joint trop petit peut ne pas couvrir la surface d"étanchéité. Remplacez les boulons endommagés, les écrous grippés, les rondelles rouillées ou les joints comprimés avant l"assemblage plutôt que d"essayer de réparer les pièces défectueuses avec un serrage supplémentaire.
Liste de contrôle préalable à l"installation :
● Confirmez le type de bride, la norme, la taille, la valeur nominale et le revêtement.
● Vérifiez le diamètre extérieur du tuyau, l'épaisseur de la paroi et la préparation des extrémités.
● Inspectez la face de la bride pour déceler les rayures, la rouille, les bosses et les bavures.
● Vérifiez le matériau, l'épaisseur et la taille du joint.
● Confirmer la qualité, la longueur, les rondelles et la compatibilité des écrous des boulons.
● Assurez-vous qu'aucune pièce n'est forcée à s'aligner.
Une mesure précise contrôle la position finale de la bride et la fiabilité du raccord à bride. Mesurez le diamètre extérieur du tuyau, l"épaisseur de la paroi, la longueur de coupe, la profondeur d"insertion et l"emplacement de la soudure avant de placer la bride. Pour les brides à souder à emboîtement et à emboîtement, la position du tuyau à l"intérieur de la bride affecte l"accès à la soudure, le jeu et la dimension finale face à face.
Le marquage doit également tenir compte de l"épaisseur du joint et de la position de la bride d"accouplement. Lors du raccordement à un équipement fixe, à des vannes ou à une conduite existante, les dimensions sur place doivent être vérifiées par rapport au dessin. Même une petite erreur entre le centre et la face peut créer une contrainte sur le tuyau qui se manifestera plus tard sous forme de fuite, de vibration ou de relâchement du joint.
La face de la bride doit être perpendiculaire à l"axe du tuyau et concentrique à l"alésage du tuyau. Si la bride est inclinée, le joint se comprime de manière inégale même lorsque les boulons atteignent le couple spécifié. Un mauvais alignement peut également créer une rotation de la bride, où un côté du raccord à bride supporte plus de charge que l"autre.
Les trous de boulons doivent s"aligner naturellement avec la bride d"accouplement ou la marque d"orientation du projet. S"ils s"alignent uniquement avec la force, la position du tuyau ou de la bride doit être corrigée avant le serrage. Les boulons sont faits pour serrer le joint et non pour faire glisser une bobine de tuyau en position.

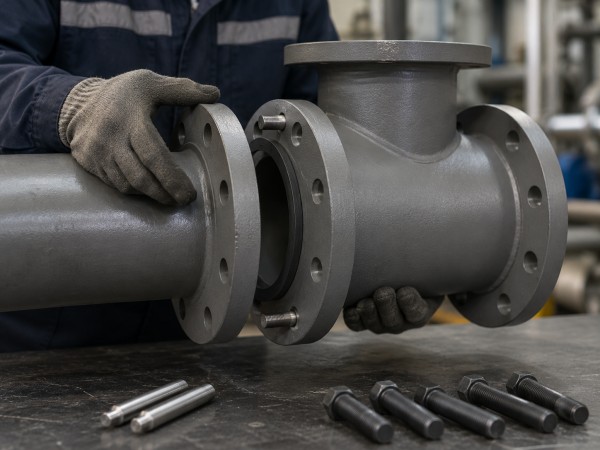

Un bon ajustement dépend d’un positionnement contrôlé plutôt que de conjectures. Les goupilles d"alignement des brides aident à positionner les trous de boulons sans endommager les filetages, tandis que les vis à vérin ou les outils d"écartement appropriés permettent un mouvement contrôlé. Les étriers, les équerres de tuyaux, les niveaux, les colliers et les règles aident à vérifier les dimensions et l"équerrage avant que le raccord à bride ne soit verrouillé en place.
Une clé dynamométrique calibrée doit être prête avant le début du boulonnage final. Pour les installations plus grandes ou critiques, des outils dynamométriques hydrauliques peuvent être spécifiés pour créer une charge de boulon plus cohérente. Les solvants de nettoyage et une brosse métallique en laiton sont également utiles car une face de bride sale peut nuire à un alignement soigné.
Un raccord à bride soudé nécessite généralement des soudures de pointage avant le soudage final. Placez les points de soudure uniformément autour du joint, puis vérifiez à nouveau l"équerrage, l"orientation des trous de boulons et la position de la face de la bride. La déformation thermique peut désaligner la bride, en particulier sur les tuyaux de petite taille ou les sections à paroi mince.
Les connexions filetées et à recouvrement nécessitent une pause similaire avant le serrage final. Les filetages doivent être complètement engagés sans trop serrer, et une bride à joint à recouvrement doit tourner librement jusqu"à ce que le modèle de boulon soit correctement orienté. Une vérification finale de l"alignement avant l"installation du joint protège le joint du raccord à bride qui vient ensuite.
Le joint est l’élément d’étanchéité du joint et non un accessoire secondaire. La sélection doit prendre en compte le fluide, la pression, la température, la compatibilité chimique, le type de face de bride et le comportement en compression. Les joints EPDM sont courants dans le service de l"eau, le PTFE est souvent sélectionné pour sa résistance chimique et les joints enroulés en spirale ou à base de graphite sont utilisés lorsque la pression ou la température exigent des performances plus élevées.
Dans un raccord à bride, les joints pleine face et annulaires desservent différentes faces de bride. Un joint intégral couvre toute la surface de la bride et est courant avec les brides à face plate, tandis qu"un joint annulaire se trouve à l"intérieur du cercle de boulons sur les brides à face surélevée. Pour un raccord à bride en service chimique, vapeur ou haute pression, la sélection du joint doit suivre les spécifications plutôt que les préférences de l"installateur.
Type de joint | Application commune | Risque principal en cas de mauvaise utilisation |
EPDM | Eau et eaux usées | Mauvaise résistance aux huiles ou aux hydrocarbures |
PTFE | Service chimique | Fluage ou écoulement à froid si mal supporté |
Plaie en spirale | Tuyauterie de processus | Nécessite un contrôle correct de la compression |
Graphite | Vapeur et haute température | Ne convient pas à tous les services oxydants |
La position du joint affecte directement les performances d’étanchéité. Le joint doit reposer uniformément sur la surface d"étanchéité sans dépasser dans l"alésage du tuyau ni pendre en dehors de la zone de contact. Un joint décentré peut s"éroder sous l"écoulement, réduire la largeur d"étanchéité efficace ou créer un chemin de fuite sur un côté du raccord à bride.
La tuyauterie verticale nécessite une attention particulière car la gravité peut faire glisser le joint avant que les boulons ne soient en place. Les boulons inférieurs ou les boulons de centrage peuvent maintenir le joint en place sans excès d"adhésif. Un adhésif épais peut interférer avec la compression, contaminer la surface d"étanchéité ou rendre le démontage ultérieur plus difficile.
Dans un raccord à bride, le boulonnage crée la force de serrage qui comprime le joint et maintient les faces de la bride ensemble. Le diamètre, la longueur, la qualité des boulons, l"utilisation des rondelles et la compatibilité des écrous doivent correspondre à la norme de bride et à la classe de pression. Le matériel mixte peut sembler acceptable, mais peut avoir des tolérances de filetage, des niveaux de résistance, des revêtements ou un comportement de friction différents.
Des filetages propres aident l"écrou à tourner en douceur et produisent une précharge de boulon plus prévisible. Les boulons en acier inoxydable peuvent souffrir de grippage, en particulier lorsqu"ils sont serrés sans lubrifiant antigrippant approprié. Un raccord à bride avec des boulons mal assortis peut assurer une étanchéité temporaire, mais il est moins fiable pendant les cycles de pression ou la maintenance.
Liste de contrôle pour l’assemblage des joints et des boulons :
● Installez un nouveau joint adapté au fluide de service.
● Gardez le joint centré sur la surface d'étanchéité.
● Utilisez la qualité, le diamètre et la longueur des boulons spécifiés.
● Gardez les écrous, boulons et rondelles propres et compatibles.
● Appliquez du lubrifiant uniquement lorsque les spécifications l'exigent.
● Insérez tous les boulons avant d'appliquer le couple final.
Le serrage final ne doit commencer qu"une fois tous les boulons installés. Serrez d"abord les écrous à la main afin que le joint puisse s"asseoir uniformément et que l"écart entre les brides puisse être vérifié sur toute la circonférence. Si un côté se ferme alors que le côté opposé reste ouvert, les faces des brides peuvent ne pas être parallèles ou le tuyau peut être soumis à des contraintes.
Le serrage manuel donne également une dernière opportunité de confirmer que le joint n"a pas bougé. La bride ne doit pas s"incliner et le joint ne doit pas extruder ni se déformer. Cette étape protège le raccord à bride d"une compression inégale lors du premier passage de couple.
Sur un raccord à bride, un modèle de serrage circulaire charge un côté de la bride avant que l"autre côté ne se stabilise. Cela peut incliner la bride, écraser une partie du joint et laisser une autre zone sous-comprimée. Un motif entrecroisé ou en étoile répartit la charge plus uniformément sur le cercle de boulons.
Une séquence pratique utilise plusieurs passes. La première passe applique un faible pourcentage du couple cible, la seconde augmente la charge et la passe finale atteint le couple de boulon spécifié. Après le passage en croix, une passe de contrôle circulaire à la valeur finale confirme qu"aucun boulon n"a été oublié.
Étape de serrage | But | Que regarder |
Serré aux doigts | Placer tous les boulons uniformément | Position du joint et écart entre les brides |
Passe à faible couple | Commencer une compression uniforme | Inclinaison de la bride |
Passe à couple moyen | Stabiliser le siège du joint | Résistance inégale des boulons |
Passage final du couple | Atteindre la précharge du boulon cible | Séquence correcte |
Réussite du contrôle final | Confirmer la cohérence | Boulons manqués ou desserrés |
La lubrification modifie la relation entre le couple appliqué et la charge réelle des boulons. Les filetages secs créent plus de friction, tandis que les filetages lubrifiés permettent à plus de couple de devenir une force de serrage. La même valeur de couple peut donc produire une précharge de boulon différente en fonction de l"état du filetage, du type de lubrifiant et de la surface du roulement de l"écrou.
Appliquez un lubrifiant antigrippant sur les filetages des boulons et les surfaces portant les écrous si nécessaire, en particulier là où le grippage ou un démontage futur est un problème. Évitez de mettre du lubrifiant sur le joint à moins que le fabricant ou les spécifications du projet ne l"exigent. La lubrification contrôlée aide le raccord à bride à assurer l"étanchéité sans surcharger les boulons.

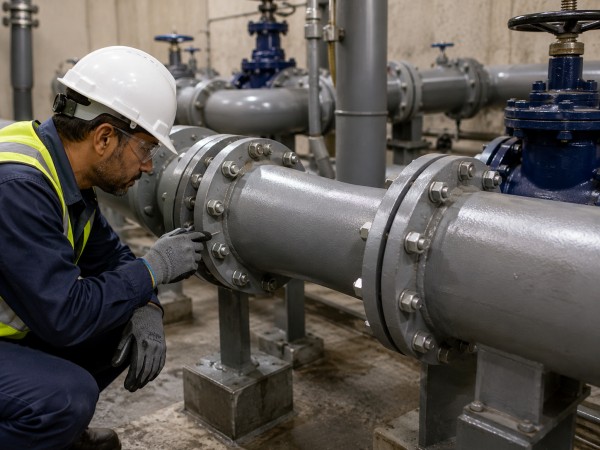

Un raccord à bride terminé doit être inspecté avant que la conduite ne soit mise sous pression. Vérifiez que les faces des brides restent parallèles, que le joint n"est pas extrudé et que les boulons semblent uniformément serrés. Les filetages doivent dépasser correctement les écrous et les supports de tuyaux ne doivent pas désaligner le raccord à bride.
La documentation fait partie de l"installation professionnelle. Enregistrez la taille de la bride, la valeur nominale, le matériau du joint, la qualité du boulon, l"état du lubrifiant et la valeur de couple finale si nécessaire. Un raccord à bride documenté est plus facile à inspecter, à entretenir et à dépanner lors d"une maintenance future.
Les tests d"étanchéité dépendent du service, des spécifications du projet et du niveau de risque. Les tests de pression hydrostatique sont courants pour de nombreux systèmes liquides, car l"eau stocke moins d"énergie que le gaz comprimé. Les tests de fuite pneumatiques, les contrôles avec une solution savonneuse et l"inspection visuelle peuvent être utilisés dans d"autres cas, mais les tests de gaz sous pression nécessitent des contrôles de sécurité plus stricts.
Pendant les tests, surveillez la zone du joint, le cercle de boulons et l"interface de la face de la bride. Une infiltration lente peut indiquer des surfaces d"étanchéité endommagées, une sous-compression ou une incompatibilité des joints. Ne serrez jamais un raccord à bride sous pression qui fuit à moins que la procédure ne le permette et que le risque n"ait été maîtrisé.
Plusieurs problèmes peuvent être corrigés avant la mise en service du système. Les trous de boulons qui ne s"alignent pas indiquent généralement une tension dans le tuyau, une longueur de bobine incorrecte ou une mauvaise orientation de la bride. Un joint qui continue de glisser peut nécessiter des boulons de centrage, un meilleur support ou une vérification de la taille du joint.
Si le joint fuit après le serrage, évitez de supposer qu"un couple plus élevé est toujours la solution. La cause peut être un fluage du joint, un endommagement de la face de la bride, de la corrosion, des surfaces d"étanchéité sales ou une lubrification inadéquate des boulons. Trouver la cause évite une défaillance répétée du raccord à bride.
L"installation d"une bride sur un tuyau nécessite plus que des pièces assorties et des boulons de serrage. Des résultats fiables proviennent de la vérification du type de bride, de la pression nominale, du matériau du joint, de l"alignement des tuyaux, de l"état des boulons et de la séquence de serrage avant la mise en service du système. Chaque étape contribue à réduire les problèmes de fuite, de retouche et de maintenance à long terme.
Pour les projets nécessitant des composants de raccords à bride durables, Shanxi Jin Steel Casting Co.,Ltd. fournit des raccords de tuyauterie en fonte conçus pour une installation pratique et des performances de pipeline fiables. Le choix de raccords correctement adaptés permet un assemblage plus sûr, une maintenance plus fluide et un fonctionnement plus stable dans des conditions de travail réelles.
R : Vérifiez d"abord le type de bride, la taille du tuyau, le joint et les boulons. Alignez ensuite la bride sur le tuyau, fixez-la, installez le joint et serrez les boulons uniformément.
R : Un raccord à bride relie des tuyaux, des vannes, des pompes ou des équipements avec un joint boulonné. Il permet un montage, un démontage, une inspection et une maintenance plus faciles que les connexions soudées permanentes.
R : Les causes courantes incluent un mauvais alignement des brides, des surfaces d"étanchéité endommagées, un mauvais matériau de joint, un couple de boulon inégal, des joints réutilisés, une contrainte sur les tuyaux ou des boulons serrés dans le mauvais ordre.
R : Non. Les boulons de bride doivent généralement être serrés selon un motif croisé ou en étoile, par étapes, pour comprimer le joint uniformément et réduire la rotation de la bride.
R : Il n"est pas recommandé de réutiliser un joint. Une fois comprimé, il peut perdre sa récupération et créer une pression d"étanchéité inégale, augmentant ainsi le risque de fuite après le remontage.
R : Adaptez le joint au fluide, à la pression, à la température, à la face de la bride et à la compatibilité chimique. Les joints EPDM, PTFE, graphite et spiralés conviennent à différentes conditions de service.
