Les tuyaux en fonte ductile sont-ils dimensionnés par ID ou OD ? Cette question est importante avant de commander un tuyau ou de choisir un raccord en fonte ductile . Dans la plupart des cas, OD contrôle la compatibilité, tandis que ID affecte le flux et l'espace interne. Dans cet article, vous apprendrez quand utiliser chaque mesure et comment éviter des erreurs de dimensionnement coûteuses.
La réponse pratique est les deux, mais pas dans le même but . Dans la plupart des spécifications, des décisions d'achat et des connexions sur site, les tuyaux en fonte ductile sont traités comme un produit basé sur le diamètre extérieur, car le diamètre extérieur est la dimension contrôlant la compatibilité. L'identification est toujours importante, mais surtout lorsque la question passe de « Est-ce que cela se connectera ? » à « Combien cette ligne peut-elle transporter ? » ou « Quel est le jeu interne réel ? »
Dimension | Ce qu"il contrôle | Pourquoi c"est important |
DO | Compatibilité externe | Permet aux tuyaux de même taille nominale de fonctionner avec des raccords, des vannes, des manchons et des connecteurs courants |
Taille nominale | Nom du produit | Sert d"étiquette de référence plutôt que de diamètre mesuré exact |
IDENTIFIANT | Performances internes | Affecte la zone d"écoulement, la capacité, le volume de test et le dégagement de l"outil |
Les tuyaux en fonte ductile sont généralement organisés autour du diamètre extérieur, car cela permet de maintenir le côté connexion du système cohérent même lorsque l'épaisseur de la paroi change. Cette cohérence facilite l'utilisation de la même famille de raccords et de composants d'assemblage sur des tuyaux de même taille nominale, ce qui explique exactement pourquoi le diamètre extérieur est si important lors de l'achat et de l'installation. Pour les acheteurs, cela signifie que la sélection des raccords ne peut pas reposer uniquement sur la taille nominale ; pour les installateurs, cela signifie que le profil extérieur est le numéro qui détermine si le matériel de connexion fonctionnera comme prévu.
En pratique, cela affecte :
● correspondance des raccords et des connecteurs
● sélection de vannes et de manchons
● Planification du support et du dédouanement
● calculs de revêtement et d'isolation
La taille nominale semble précise, mais il s'agit en réalité d'un nom de référence , et non d'une promesse de l'alésage interne exact. Un tuyau en fonte ductile de 6 ou 12 pouces est identifié par cette étiquette pour faciliter le dimensionnement, mais les dimensions physiques réelles derrière l'étiquette peuvent différer de ce que supposent de nombreux lecteurs. C'est pourquoi traiter la taille nominale comme s'il s'agissait de la véritable identification entraîne des erreurs, notamment lors des contrôles de conception, des comparaisons de produits et des calculs du système.
La principale raison pour laquelle le diamètre intérieur change est que le diamètre extérieur reste constant tandis que l"épaisseur de la paroi peut varier selon la classe ou les exigences de pression. Lorsque la paroi devient plus épaisse, l"ouverture interne devient plus petite, même si le tuyau est toujours vendu sous la même taille nominale. Le revêtement interne réduit davantage le diamètre intérieur utilisable, de sorte que deux tuyaux portant le même nom peuvent ne pas offrir le même chemin d"écoulement interne.
Si une décision dépend de ce qui doit tenir autour du tuyau plutôt que de ce qui le traverse , la dimension DO est la dimension qui mérite une attention prioritaire. Cela est particulièrement vrai lorsqu'un projet passe des spécifications papier à l'installation réelle, car la compatibilité externe détermine si les raccords s'ajustent correctement, si les manchons se serrent correctement, si les supports s'ajustent et si les dégagements restent conformes au code.
Décision de chantier | Point de contrôle basé sur OD | Pourquoi c"est important |
Sélection des raccords et des manchons | Correspondre à la norme de dimensionnement externe du tuyau | Empêche un mauvais ajustement, un risque de fuite ou une erreur de connexion |
Supports et pénétrations murales | Vérifier le profil extérieur maximum | Assure une surface d"appui et un dégagement physique suffisants |
Isolation et revêtements extérieurs | Calculer à partir du diamètre extérieur réel et non de la taille nominale | Évite de sous-estimer les quantités de matières |
Planification du boîtier ou de l"entrée du disque dur | Vérifiez le diamètre extérieur de la cloche, pas seulement le diamètre extérieur du baril. | Les grandes extrémités des joints peuvent contrôler l"espace de passage |

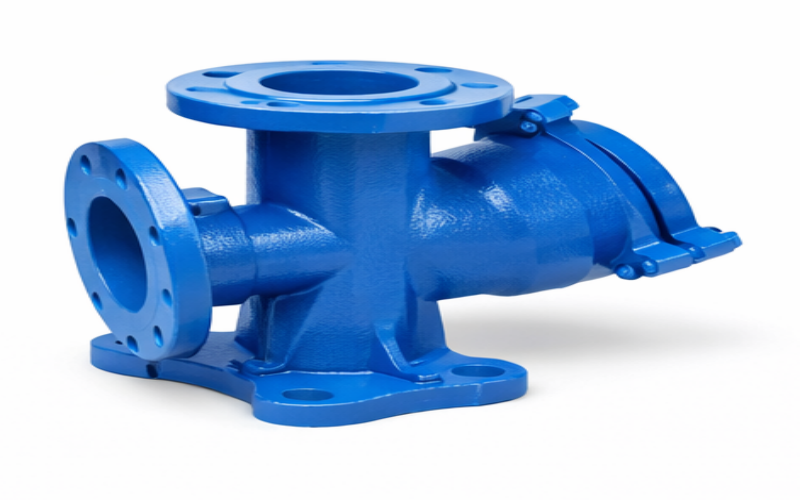

La sélection de raccords en fonte ductile est l"un des exemples les plus clairs de l"importance du diamètre extérieur. Un tuyau peut être vendu par taille nominale, mais les raccords, les manchons de taraudage, les raccords de transition et les pièces de connexion similaires doivent toujours s"interfacer avec la surface extérieure réelle du tuyau. C"est pourquoi utiliser la taille nominale comme raccourci peut être risqué : deux produits peuvent partager la même étiquette nominale alors que la logique de dimensionnement externe détermine toujours si le joint s"assemblera correctement sur le terrain.
Une façon rapide d’y réfléchir est la suivante :
● la taille nominale vous aide à identifier la famille de tuyaux
● OD vous aide à confirmer si le matériel de connexion conviendra réellement
● les erreurs d'ajustement apparaissent généralement sur la surface extérieure avant qu'elles ne deviennent un problème d'écoulement
OD contrôle également un large éventail de décisions géométriques sur le chantier. Le dimensionnement du support pour les installations sur les piliers, les supports de pont et les découpes de murs dépend de la dimension extérieure réelle plutôt que de la zone d"écoulement interne. Il en va de même lorsqu"une nouvelle conduite traverse des services publics existants, car les exigences de dégagement minimum sont basées sur le diamètre extérieur maximum de la conduite. Chaque fois que l"espace est limité, l"enveloppe extérieure du tuyau devient la dimension déterminante.
Les travaux extérieurs sont un autre domaine où l’OD compte plus que ce à quoi de nombreux acheteurs s’attendent. L"isolation, le revêtement, la peinture et l"époxy sont appliqués sur la surface extérieure, le calcul doit donc partir du diamètre extérieur réel. L"utilisation de la taille nominale au lieu du diamètre extérieur réel peut sous-estimer la surface de revêtement, ce qui affecte alors à la fois la planification des matériaux et l"exécution sur le terrain. En d’autres termes, la vérification de la DO n’est pas qu’un simple détail technique. C’est aussi une étape de contrôle des coûts.
Certaines installations sont contrôlées non pas par le tube mais par la cloche. La sélection du boîtier et les contrôles des entrées percées nécessitent souvent un diamètre extérieur de cloche , car différentes conceptions de joints produisent différents diamètres de cloche. Une configuration qui semble acceptable sur la base du seul diamètre extérieur du canon peut toujours échouer au niveau du boîtier, de l'ouverture restreinte ou du point d'entrée. Dans les installations étroites, cette dimension peut déterminer si le tuyau peut physiquement passer.
Une fois que la question passe de la compatibilité des connexions aux performances du système, le diamètre intérieur devient le nombre le plus important . Le diamètre extérieur peut vous indiquer si un raccord, un manchon ou un support fonctionnera, mais il ne vous indique pas la quantité d'eau que le tuyau peut transporter ni l'espace réellement disponible à l'intérieur de la conduite.
Les performances hydrauliques dépendent de l’ouverture interne réelle du tuyau, car cette ouverture détermine la zone d’écoulement efficace. Pour cette raison, les ingénieurs et les acheteurs doivent vérifier l"identité chaque fois que le travail implique un débit, une vitesse, une efficacité de pompage ou une capacité de charge. Une taille nominale de tuyau peut sembler suffisante sur le papier, mais si l"épaisseur de la paroi augmente ou si le revêtement occupe une partie de l"alésage, la surface utilisable devient plus petite que ce que beaucoup de gens pensent. C’est pourquoi les décisions axées sur les performances ne devraient jamais s’appuyer sur le diamètre extérieur ou la taille nominale comme raccourci.
Question sur les performances | Dimension à vérifier | Pourquoi |
La ligne transportera-t-elle le débit requis ? | IDENTIFIANT | La zone d"écoulement est basée sur l"ouverture interne réelle |
La vitesse restera-t-elle dans la plage cible ? | IDENTIFIANT | Un alésage plus petit augmente la vitesse au même débit |
Quelle quantité d’eau la ligne peut-elle contenir ? | IDENTIFIANT | Le volume interne dépend du véritable diamètre intérieur |
Quelle quantité d’eau est nécessaire pour les tests ? | IDENTIFIANT | Les estimations de remplissage et d"hydrotest proviennent du volume des canalisations |
Différentes classes de tuyaux peuvent avoir des épaisseurs de paroi différentes, ce qui modifie le diamètre intérieur final même lorsque la taille nominale reste la même. Le revêtement en ciment peut également réduire l’espace intérieur utilisable, de sorte que les acheteurs évaluant les performances ont besoin du diamètre interne réel, et pas seulement du nom du produit.
L"identification est également essentielle pour estimer la quantité d"eau qu"un pipeline contiendra lors du remplissage, de la mise en service ou des tests hydrostatiques. Ce type d"estimation dépend de l"ID car l"eau occupe l"alésage interne et non les dimensions extérieures. Si le diamètre interne est plus petit que prévu, la ligne aura moins de volume que prévu. S"il est plus grand, la demande en eau, le temps de remplissage et la préparation du test peuvent tous augmenter.
La plupart des erreurs de dimensionnement se produisent avant l'émission du bon de commande, et non après que le tuyau arrive sur le chantier. Les acheteurs et les entrepreneurs supposent souvent qu’un seul chiffre répondra à chaque question, mais les tuyaux en fonte ductile ne fonctionnent pas de cette façon. La règle pratique est simple : OD est le numéro à vérifier lorsque le problème est d'ajustement externe , tandis que ID est le numéro à vérifier lorsque le problème est de performance ou d'autorisation interne . Traiter ces deux dimensions comme interchangeables crée des erreurs évitables dans la sélection des raccords, la planification de l'installation, les tests et l'estimation des matériaux.
Lorsque la décision implique quelque chose qui doit se connecter, s"enrouler, soutenir ou passer autour du tuyau, commencez par OD. Cela s"applique directement à la sélection des raccords en fonte ductile, en particulier lorsque les manchons, raccords, dispositifs de retenue ou composants de taraudage doivent correspondre au profil extérieur du tuyau avec suffisamment de précision pour éviter les problèmes d"assemblage. La même règle s"applique au dimensionnement des supports, aux pénétrations dans les murs, aux dégagements des tranchées et aux calculs de revêtement ou d"isolation, car toutes ces tâches sont contrôlées par l"enveloppe extérieure du tuyau plutôt que par sa zone d"écoulement.
Une règle utile du côté de l’acheteur est de se demander si l’article touche l’ extérieur du tuyau. Si la réponse est oui, la DO doit être vérifiée avant l’approbation. C’est aussi pourquoi il peut être risqué de se fier uniquement à la taille nominale. Une étiquette nominale peut aider à identifier la famille de tuyaux, mais la norme de dimensionnement externe réelle détermine si un raccord ou un manchon correspondra correctement dans la pratique.
L'identification devient la priorité chaque fois que l'on se préoccupe de ce qui doit se passer à l'intérieur de la ligne. Les calculs de débit dépendent de l'ouverture interne réelle et non du diamètre extérieur. Les estimations du volume d'eau pour le remplissage et les tests hydrostatiques dépendent également du diamètre intérieur car l'eau occupe l'alésage interne. L'ID est également important pour le raclage, les tests de mandrin et les travaux de revêtement interne, qui nécessitent tous une confiance dans le jeu interne utilisable plutôt que dans la taille extérieure du tuyau.
C’est là que les acheteurs commettent souvent des erreurs discrètes mais coûteuses. Ils peuvent approuver une spécification basée uniquement sur la taille nominale, même si l"épaisseur de la paroi et le revêtement réduisent l"ouverture interne. Le résultat est une ligne qui s’installe toujours correctement à l’extérieur mais ne fonctionne pas exactement comme prévu à l’intérieur.
Point de contrôle avant approbation | Que vérifier | Pourquoi c"est important |
Confirmer la légende du tuyau | Taille nominale plus application réelle | Une étiquette de même taille peut être utilisée pour des besoins de conception très différents |
Vérifier l"épaisseur ou la classe du mur | Si l"alésage devient plus petit | Un mur plus épais réduit l"identification utilisable |
Examiner les exigences en matière de doublure | Doublure interne standard ou plus lourde | Le revêtement modifie le jeu interne et le chemin d"écoulement efficace |
Vérifier l"état de la connexion | Si l"interface dépend de l"OD ou de la cloche OD | Certains raccords suivent le diamètre extérieur du canon, tandis que les entrées étroites peuvent être contrôlées par la taille de la cloche. |
Un point de contrôle court comme celui-ci empêche un acheteur d"approuver les tuyaux et les raccords comme si toutes les références de tailles signifiaient la même chose. Cela permet également de séparer les décisions de connexion des décisions hydrauliques avant qu"elles ne se transforment en ordres de modification ou en problèmes sur le terrain.
Les erreurs courantes proviennent généralement d’une simplification excessive de la signification de la taille. Une erreur fréquente consiste à supposer que la taille nominale est égale à l’ID exact, ce qui peut fausser les attentes en matière de débit ou de volume. Une autre solution consiste à choisir un raccord en fonte ductile par étiquette nominale sans confirmer la compatibilité OD au point de connexion. Une troisième raison consiste à oublier que le revêtement affecte le diamètre intérieur réel, en particulier lorsque le jeu interne est important pour tester ou nettoyer les outils. L’erreur la plus grave consiste à utiliser une seule dimension pour chaque décision au lieu de faire correspondre la dimension à la tâche.
Les tuyaux en fonte ductile correspondent principalement au diamètre extérieur, tandis que le diamètre intérieur est important pour le débit, les tests et le jeu interne. La vérification des deux dimensions aide les acheteurs à choisir plus précisément les tuyaux et les raccords en fonte ductile et à éviter des erreurs coûteuses. Pour les projets d'approvisionnement en eau et de drainage, Shanxi Jin Steel Casting Co.,Ltd. propose des solutions de tuyaux et de raccords en fonte ductile , avec un contenu produit et technique lié au revêtement en ciment , ISO 2531 , EN 545 , EN 598 et au revêtement externe sur son site Web public.
R : La sélection des raccords en fonte ductile dépend généralement du diamètre extérieur, car la compatibilité externe contrôle l'ajustement des joints et la précision de la connexion.
R : Dans les projets de raccords en fonte ductile , le diamètre intérieur change en fonction de l'épaisseur de la paroi et du revêtement, tandis que le diamètre extérieur reste généralement cohérent pour la correspondance.
