Les canalisations transportant de l'eau, des produits chimiques ou de la vapeur sont souvent confrontées à des pressions élevées, à des besoins d'entretien fréquents et à des conditions environnementales difficiles. Il est essentiel de garantir des connexions sécurisées et étanches, et un raccord à bride correctement sélectionné peut simplifier l'installation, permettre des inspections plus faciles et prolonger la durée de vie du système. Comprendre les différents types, matériaux et classes de pression des raccords à bride permet d'éviter des pannes coûteuses et garantit des performances fiables dans des conditions exigeantes. Les lecteurs obtiendront des informations pratiques sur le choix du bon raccord, les techniques d'installation appropriées et les stratégies de maintenance efficaces pour assurer la sécurité et l'efficacité des systèmes de tuyauterie.
Un raccord à bride est un connecteur mécanique conçu pour relier des tuyaux, des vannes, des pompes et d"autres composants dans des systèmes de tuyauterie industrielle. Il se compose d"un rebord ou d"un collier saillant appelé bride, d"un joint pour sceller le joint et de boulons qui fournissent une pression de serrage uniforme autour de la circonférence. Cette configuration garantit un joint étanche à la pression capable de gérer une large plage de pressions et de températures de fonctionnement. Les raccords à bride permettent un assemblage et un démontage répétés sans compromettre l"intégrité du système, ce qui les distingue des joints soudés ou fixés de manière permanente. L"efficacité de l"étanchéité dépend souvent du type de face de la bride (face surélevée (RF) ou joint de type annulaire (RTJ)) et de la compatibilité des matériaux entre la bride et le joint.
Les raccords à bride sont disponibles en différents types pour s"adapter à différentes configurations de tuyauterie :
Type de bride | Application typique | Plage de pression (ANSI / ASME) |
Col à souder | Vapeur haute pression, produits chimiques, pétrole et gaz | 150#–2500# |
À enfiler | Conduites d"eau ou de gaz basse à moyenne pression | 150#–600# |
Soudure par emboîtement | Tuyauterie de petit diamètre, pression modérée | 150#–900# |
Fileté | Installations basse pression et compactes | 150#–300# |
Aveugle | Terminaison ou isolation du pipeline | 150#–2500# |
Joint à recouvrement | Systèmes nécessitant un démontage fréquent | 150#–900# |
Coudes / Tés / Croix | Flux directionnel ou pipelines divisés | 150#–600# |

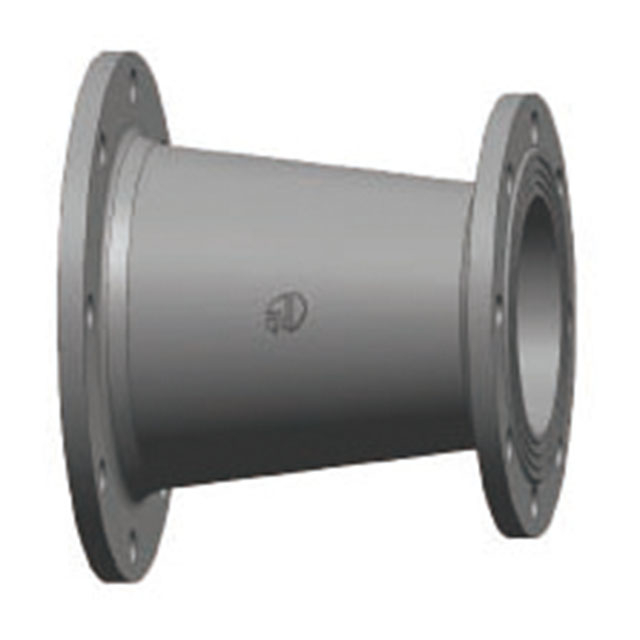

Réducteurs | Transition entre différents diamètres de tuyaux | 150#–900# |
Chaque type offre des avantages distincts en fonction des contraintes d"installation, des besoins de maintenance et des conditions de fonctionnement. Les brides Weld Neck, par exemple, excellent dans les applications à haute température ou haute pression grâce à leur moyeu conique qui réduit les turbulences et la concentration des contraintes. À l’inverse, les brides Slip-On sont plus faciles à installer et plus économiques pour des pressions modérées.
Les raccords à bride améliorent considérablement la maintenabilité des réseaux de tuyauterie. Le démontage pour inspection ou réparation nécessite un déboulonnage plutôt qu"une découpe, permettant un remplacement rapide des composants ou des joints usés. Leur conception modulaire facilite également le nettoyage et empêche la contamination des systèmes fluides, ce qui est essentiel dans les applications de produits chimiques ou de traitement de l"eau. Par rapport aux joints soudés, ces raccords réduisent les temps d"arrêt lors de la maintenance programmée, tandis que la répartition uniforme de la charge autour de la tête de bride minimise le risque de desserrage. Conseil de pro : évitez un serrage inégal des boulons et suivez toujours les séquences de serrage croisé ; Une mauvaise application du couple est l’une des causes les plus courantes de fuite dans les assemblages à brides.
Les dimensions des brides sont standardisées pour garantir l"interopérabilité entre les différents fabricants. Les paramètres clés comprennent :
● Taille nominale du tuyau (NPS) : Désignation standard reflétant le diamètre de tuyau prévu.
● Diamètre extérieur de la bride (OD) : fournit de l'espace pour le placement et l'alignement des boulons.
● Diamètre du cercle de boulons (BCD) et nombre de trous de boulons : détermine la répartition de la charge structurelle.
● Épaisseur de la bride : varie en fonction de la pression nominale et du matériau.
Les classes de pression, définies selon ANSI/ASME B16.5/B16.47, EN 1092-1 et ISO 7005-1, indiquent la pression de service maximale autorisée. Par exemple, une bride de classe 300# en acier au carbone ASTM A105 peut résister jusqu"à 740 psi à température ambiante. Il est essentiel d"associer correctement le type de bride, la classe de pression et le matériau du joint pour éviter les fuites et garantir la fiabilité du système à long terme.
Les raccords à bride sont le plus souvent fabriqués en acier au carbone, en acier inoxydable (nuances 304, 316, 321) et en acier allié. L"acier au carbone, souvent spécifié comme ASTM A105, offre une résistance élevée à la traction et une résistance modérée à la corrosion, ce qui le rend adapté aux systèmes de pétrole, de gaz et d"eau sous des pressions élevées. Les variantes en acier inoxydable offrent une résistance supérieure à la corrosion et fonctionnent efficacement sur une large plage de températures, prenant en charge les applications chimiques et de vapeur. Les aciers alliés, enrichis de chrome et de molybdène, excellent dans des conditions de haute pression et de haute température telles que les raffineries et les centrales électriques. La compatibilité avec la classe de pression et le type de face de bride doivent être confirmés avant l"installation.
Pour les environnements offshore, sous-marins ou de traitement chimique, le Duplex 2205, le Super Duplex 2507 et les alliages à base de nickel comme l"Inconel ou l"Hastelloy sont préférés. Ces matériaux offrent une limite d"élasticité élevée, une résistance exceptionnelle à la corrosion par piqûres et fissures et maintiennent leur intégrité sous des fluctuations de température extrêmes. Le Super Duplex, par exemple, peut résister à des pressions dépassant la classe ANSI 900# dans les applications d"eau de mer. La sélection de ces alliages nécessite d’évaluer à la fois la compatibilité chimique et la résistance à la fissuration par corrosion sous contrainte à long terme.
Les options légères et résistantes aux produits chimiques incluent le PVC, le CPVC, le PP, le PVDF et le FRP. Ces matériaux sont idéaux pour les systèmes basse pression dans les réseaux de traitement de l"eau, de transport de produits chimiques ou d"égouts. Même si les brides non métalliques réduisent le poids et préviennent la corrosion, elles sont limitées par la tolérance à la température et la résistance mécanique. Une approche pratique consiste à évaluer l"agressivité chimique du fluide et à sélectionner des composites présentant des coefficients de dilatation thermique adéquats.
La sélection des matériaux doit correspondre à la pression nominale de la bride et à la compatibilité des joints. Les faces surélevées (RF) associées à l"acier au carbone ou à l"acier inoxydable sont efficaces pour les pressions modérées, tandis que les conceptions de joints de type anneau (RTJ) sont nécessaires pour les applications à haute pression ou à haute température. Les faces à languette et rainure (T&G) et mâles et femelles (M&F) offrent un alignement précis pour les opérations spécialisées. Les listes de contrôle visuelles cartographiant le matériau, la classe de pression et le type de face de bride réduisent considérablement les erreurs d"installation.
Un serrage correct des boulons est essentiel pour obtenir une étanchéité à la pression uniforme dans les raccords à bride. Les séquences de serrage croisé garantissent une répartition uniforme de la charge sur tous les boulons, évitant ainsi les contraintes localisées susceptibles de compromettre l"intégrité du joint. Les clés dynamométriques étalonnées pour la classe de pression de la bride, allant de ANSI 150# à 2500#, aident à maintenir des valeurs de couple constantes, tandis que les indicateurs de contrainte Rotabolt fournissent une mesure directe de l"étirement du boulon, confirmant ainsi la force de serrage appropriée. Une compression inégale ou des étapes sautées lors du serrage sont la principale cause de fuite dans les systèmes haute pression.
La sélection du type de joint approprié pour la face de la bride est essentielle pour les performances d"étanchéité. Les brides à face surélevée (RF) associées à des joints élastomères ou métalliques assurent une compression fiable sur une plage de pression modérée. Les joints à joint de type anneau (RTJ) sont conçus pour les applications à haute pression ou à haute température, remplissant les rainures usinées pour maintenir une étanchéité métal sur métal. Les faces à languette et rainure (T&G) et mâles et femelles (M&F) assurent un alignement précis, réduisant ainsi les erreurs de placement lors de l"assemblage. Avis d"expert : une mauvaise mise en place ou l"utilisation d"un joint incompatible avec le matériau de la bride peut accélérer l"usure ou provoquer une corrosion sous contrainte, en particulier dans les installations duplex en acier inoxydable ou super duplex.
Une manipulation sûre pendant l’installation protège à la fois l’intégrité du personnel et du système. Lors de l"installation de stores ou de stores à lunettes, assurez-vous que le joint à bride est écarté uniformément pour éviter tout pincement ou toute charge inégale sur le joint. Les boulons situés de l"autre côté de la bride doivent être desserrés en premier lors du démontage pour évacuer en toute sécurité toute pression emprisonnée. La sécurité de l"opérateur est encore renforcée par l"utilisation d"outils de levage pour les brides lourdes et par la vérification de l"alignement des brides avant le serrage final.
Plusieurs erreurs récurrentes peuvent réduire la fiabilité des raccords à brides :
● Désalignement : même un léger écart angulaire augmente le risque de fuite. Utilisez des guides d’alignement ou une inspection visuelle.
● Couple incorrect : un couple excessif ou insuffisant peut déformer la bride ou le joint. Suivez toujours les procédures de couple croisé.
● Mauvais placement du joint : un positionnement incorrect peut créer des obstructions d'écoulement ou des chemins de fuite. Vérifiez toujours l'emplacement avant de serrer.
● Types de brides incompatibles : le mélange de classes de pression ou de types de faces peut entraîner une défaillance catastrophique ; consulter les tableaux des classes de pression avant l'installation.
Les tableaux de liste de contrôle peuvent être utilisés pour mapper chaque erreur aux mesures préventives, aidant ainsi les équipes d"installation à maintenir la cohérence et la sécurité dans les systèmes de tuyauterie critiques.
L"inspection de routine des raccords à brides est cruciale pour la fiabilité du système et la prévention des fuites. Inspectez les boulons pour déceler tout desserrage ou tension inégale, examinez les joints pour déceler des signes d"usure ou de déformation rémanente à la compression et vérifiez les faces des brides pour déceler de la corrosion ou des piqûres. Les fuites mineures peuvent souvent être détectées en observant l’humidité, la décoloration ou en utilisant des outils d’inspection par ultrasons dans les conduites à haute pression.
La détection des fuites doit combiner une inspection visuelle, des tests de pression et une évaluation fonctionnelle des joints. Pour les brides à face surélevée (RF), vérifiez les espaces le long du cercle de boulons ; pour les brides à joint de type annulaire (RTJ), inspectez l"intégrité de la rainure et du joint métallique. Le remplacement des joints toriques ou des joints RTJ usés implique de desserrer les boulons séquentiellement pour relâcher la pression en toute sécurité et de garantir que les faces des brides restent parallèles lors du remontage. Resserrez toujours les boulons en croix à la valeur de classe spécifiée après le remplacement pour éviter une compression inégale.
Les raccords à bride dans les environnements de traitement sous-marin, cryogénique ou chimique nécessitent une attention accrue. Les matériaux Duplex 2205 ou Super Duplex 2507 résistent aux piqûres et à la corrosion sous contrainte, mais une inspection périodique pour détecter la corrosion induite par les chlorures ou la fissuration par fatigue est conseillée. Les systèmes cryogéniques nécessitent une surveillance minutieuse des effets de contraction thermique sur l’alignement des brides et la mise en place des joints.
Comprendre la durée de vie des joints et des brides facilite la planification de la maintenance. Les brides aveugles ou aveugles de lunettes doivent être inspectées pour détecter l'usure de la face et la corrosion après des installations répétées. La longévité du joint dépend de la pression de fonctionnement, de la température et de l'exposition aux produits chimiques ; remplacer de manière proactive plutôt que réactive. Un tableau visuel cartographiant matériau/classe de pression/intervalle de maintenance recommandé peut guider les calendriers d'inspection systématiques, réduisant ainsi les temps d'arrêt imprévus et améliorant la sécurité opérationnelle.
Les raccords à bride en acier inoxydable dans les environnements de vapeur haute pression, cryogéniques et offshore nécessitent une sélection précise des matériaux et du type de joint pour maintenir l'intégrité du système. Les aciers inoxydables Duplex 2205 et Super Duplex 2507 offrent une résistance supérieure aux piqûres et à la traction, garantissant un fonctionnement fiable sous des pressions dépassant la classe ANSI 900#. Les joints à joint de type anneau (RTJ) fournissent des joints métal sur métal essentiels pour les températures extrêmes et les fluides agressifs.
Les brides compactes avec doubles bagues d"étanchéité IX permettent des performances supérieures dans les espaces restreints. Des tolérances serrées améliorent l’efficacité de l’étanchéité mais exigent une manipulation prudente lors de l’assemblage. Un mauvais alignement ou un couple de boulon inégal peut réduire l’efficacité du double joint, augmentant ainsi le risque de fuite.
Les usines chimiques, les installations de traitement de l"eau et les oléoducs et gazoducs s"appuient souvent sur des raccords à brides spécialisés pour gérer des conditions de fonctionnement extrêmes. Par exemple, les coudes à bride et les réducteurs dans une unité de traitement chimique gèrent le flux directionnel tout en maintenant l"intégrité du joint sous les fluides corrosifs. Des diagrammes annotés de tés et de raccords transversaux démontrent comment la répartition de la pression et la sélection des matériaux préviennent les fuites dans les points à fortes contraintes. L"utilisation de matériaux Super Duplex ou Inconel dans les segments critiques a réduit les temps d"arrêt pour maintenance et amélioré les performances du cycle de vie par rapport à l"acier inoxydable conventionnel.
Comprendre la fonction, les types et les considérations matérielles d"un raccord à bride permet aux ingénieurs et aux techniciens de concevoir et d"entretenir des systèmes de tuyauterie avec une plus grande fiabilité. Une sélection correcte du type de bride, du joint et de la classe de pression, combinée à une installation appropriée et à une inspection de routine, permet d"éviter les fuites et les temps d"arrêt opérationnels.
Produits de Shanxi Jin Steel Casting Co.,Ltd. fournir une qualité constante et le respect des normes de l’industrie, favorisant un assemblage sûr et des performances à long terme. En intégrant ces raccords dans votre système, vous pouvez rationaliser la maintenance, améliorer l"intégrité des joints et garantir un fonctionnement stable même dans des conditions de haute pression ou de température extrême.
R : Un raccord à bride relie les tuyaux, les vannes et les pompes, fournissant un joint sécurisé et étanche à la pression qui permet un montage, un démontage et une maintenance faciles dans les systèmes de tuyauterie.
R : Les raccords à bride utilisent des boulons et des joints pour créer un joint, offrant un meilleur support pour les tuyaux de grand diamètre et les applications à haute pression, contrairement aux raccords filetés qui reposent sur des filetages de vis.
R : Les matériaux courants comprennent l"acier au carbone, l"acier inoxydable, l"acier allié et les composites non métalliques comme le PVC ou le FRP, choisis en fonction de la pression, de la température et de la compatibilité chimique.
R : Une installation correcte implique l"alignement des faces des brides, l"utilisation du joint approprié, l"application d"un couple croisé sur les boulons et la vérification de la compatibilité des classes de pression pour éviter les fuites et les dommages dus aux contraintes.
R : Oui, les raccords à bride sont conçus pour un assemblage et un démontage répétés, mais les joints et les boulons doivent être inspectés ou remplacés pour maintenir une étanchéité à la pression fiable.
R : Les fuites résultent souvent d"un couple de boulons inapproprié, de brides mal alignées, de joints endommagés ou de l"utilisation de types ou de matériaux de bride incompatibles sous des pressions de fonctionnement.
