Un joint qui fuit, un raccord fileté grippé ou une pompe qui ne peut pas être retirée sans couper le tuyau peuvent transformer l'entretien de routine en un temps d'arrêt coûteux. C'est là qu'un raccord à bride prend souvent tout son sens. Au lieu de créer une connexion permanente ou difficile à entretenir, il fournit un joint boulonné et scellé qui peut supporter la pression, les vibrations et les accès répétés lorsqu'il est correctement spécifié. Comprendre quand utiliser les raccords à bride aide les ingénieurs, les techniciens et les acheteurs à choisir une connexion qui équilibre les performances d'étanchéité, l'espace d'installation, les besoins de maintenance et les coûts d'exploitation à long terme.
Un raccord à bride devient plus pratique à mesure que la taille du tuyau, du tube ou du tuyau augmente. Les gros raccords filetés nécessitent une force de serrage élevée, un jeu de clé plus important et un engagement minutieux du filetage ; en cas de pics de pression ou de vibrations, ces interfaces peuvent devenir difficiles à faire confiance. Dans le service hydraulique, les connexions SAE J518 telles que le code 61 et le code 62 sont utilisées car la charge est partagée sur un modèle de boulons plutôt que concentrée sur un seul joint fileté. Cela les rend courants autour des sorties de pompes, des circuits de cylindres, des collecteurs, des équipements lourds et des conduites hydrauliques industrielles.
Les coups de bélier poussent également les ingénieurs vers des joints à bride. Un système peut avoir une pression de service normale qui semble gérable, mais néanmoins voir de courtes impulsions lors du démarrage, de la fermeture des vannes, du cycle de la pompe ou des changements de charge. Un raccord à bride correctement sélectionné aide à résister à ces événements grâce à une tête de bride rigide, une précharge de boulon contrôlée et un joint d'étanchéité ou un joint torique. La sélection doit respecter la norme et les conditions de service correctes, et non l'apparence.

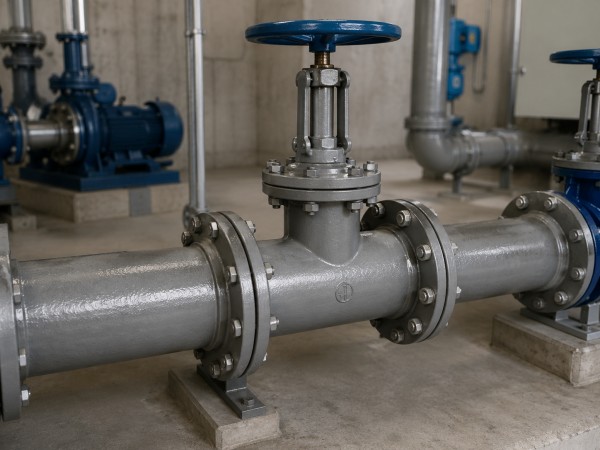

Un raccord à bride est souvent le bon choix lorsque l'équipement doit être retiré, nettoyé, inspecté ou remplacé sans couper dans le système. Les pompes, crépines, filtres, échangeurs de chaleur, vannes et bobines de test bénéficient tous d'une connexion qui peut être déboulonnée et réassemblée. Cela réduit les temps d'arrêt et évite les permis de soudage, le remplacement de sections de tuyaux et les retouches inutiles.
Les configurations les plus fiables placent les raccords à bride aux limites de service planifiées. Les tuyaux soudés peuvent être les meilleurs pour un acheminement permanent, tandis qu'un raccord à bride à l'interface de l'équipement permet aux techniciens d'accéder là où ils sont réellement nécessaires. Cette conception hybride évite les joints d’étanchéité inutiles dans l’ensemble du système. Lorsque les heures d’arrêt sont coûteuses, l’accès au service peut dépasser le coût d’installation initial.
Les machines compactes laissent souvent peu de place pour une rotation importante de la clé. Un raccord à bride peut être assemblé en positionnant le composant et en serrant les boulons, ce qui facilite les travaux sur les patins encombrés, les équipements mobiles, les collecteurs hydrauliques et les travaux de rénovation. Ceci est souvent appelé assemblage à jeu nul car le raccord n'a pas besoin de tourner autour de l'axe du tuyau lors du serrage final.

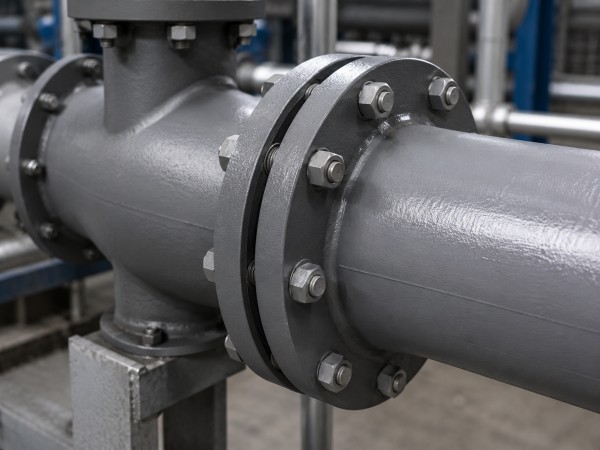

L'avantage mécanique d'une connexion à bride vient de la répartition de la charge. Au lieu de compter sur un seul engagement fileté, un raccord à bride utilise plusieurs boulons pour appliquer une force de serrage sur la face de la bride. Cela crée une précharge des boulons progressivement et uniformément, améliorant ainsi la compression du joint. Le serrage en croix ou en étoile est important car le serrage complet d'un côté avant l'autre peut déformer le joint et laisser une partie du joint sous-comprimée.
Cela ne rend pas automatiquement une bride étanche. Le corps du raccord est peut-être solide, mais la connexion ne fonctionne pas aussi bien que sa procédure d'assemblage. La qualité des boulons, l'état des rondelles, la lubrification, le parallélisme des brides et la séquence de couple affectent tous la charge finale des boulons. Un raccord à bride de qualité peut toujours fuir si les boulons sont serrés au toucher, si le joint est réutilisé ou si la charge du tuyau désaligne les faces.
Le joint ou joint torique est la pièce qui bloque le chemin de fuite. Dans de nombreux raccords à brides hydrauliques , un joint torique donne un point d'étanchéité défini qui peut être remplacé pendant l'entretien. Dans la tuyauterie de procédé, le joint peut être un joint plat, un joint enroulé en spirale, un joint intégral ou un joint RTJ en fonction de la pression, de la température, du fluide et du style de face de la bride. Un raccord à bride doit donc être traité comme un système de joint, et non comme une simple pièce métallique.
La sélection des joints commence par le fluide. L"huile hydraulique, l"eau, la vapeur, les solvants, les acides, les produits caustiques et les boues abrasives imposent des exigences différentes aux élastomères et aux matériaux des joints. La température peut durcir, ramollir ou fluer un joint, tandis que les produits chimiques peuvent provoquer un gonflement ou des fissures. Les rayures, les piqûres de corrosion et la mauvaise finition de la surface du joint peuvent toujours créer des chemins de fuite.
Les raccords à bride sont souvent sélectionnés pour les équipements mobiles et les machines industrielles car ces systèmes fonctionnent rarement dans des conditions calmes. Les pompes créent des pulsations, les tuyaux se déplacent sous charge, les cadres vibrent et les changements de pression envoient des chocs dans la conduite. Un raccord à bride résiste mieux au desserrage que de nombreux gros raccords filetés car la force de serrage est partagée et le joint est maintenu entre les faces contrôlées. Ceci est précieux à proximité des coudes de tuyaux, des ports de pompe et des collecteurs de cylindres.
La fiabilité dépend toujours de la conception environnante. Un tuyau non soutenu peut agir comme un levier et transférer la charge de flexion dans la bride. Les cycles thermiques peuvent relâcher la charge des boulons au fil du temps, en particulier si le joint glisse ou si le joint a été assemblé de manière inégale. Les bonnes pratiques incluent les colliers de support, le routage des flexibles, les contrôles d"alignement et l"inspection de démarrage.
Les raccords filetés sont simples, compacts et économiques pour les petites conduites basse pression non critiques. Ils sont courants dans les services publics et les applications où la ligne n"est pas exposée à de fortes vibrations ou à des démontages fréquents. La faiblesse est que le joint dépend souvent de la forme du filetage, du produit d"étanchéité, de la qualité de l"engagement et du couple d"installation. Une fois que le raccord devient grand, la force d"installation devient gênante et les vibrations peuvent progressivement ouvrir un chemin de fuite.
Un raccord à bride est généralement un candidat plus solide lorsque la conduite est plus grande, que la pression est plus élevée ou que le joint sera ouvert pendant la maintenance. Cela réduit également le risque d’endommager les filetages lors d’assemblages répétés. Le compromis est plus de pièces, plus d'espace et un processus de serrage contrôlé. Les acheteurs doivent comparer le risque de défaillance et l’accès au service, et pas seulement le prix unitaire.
Les joints soudés sont excellents pour le routage permanent. Ils réduisent les points de fuite des joints, s"intègrent dans des supports de tuyaux étroits et peuvent supporter des pressions ou des températures exigeantes lorsque le soudage et l"inspection sont contrôlés. Leur limitation apparaît lorsqu"il faut retirer du matériel. La découpe, le meulage, le ressoudage, l"examen et les nouveaux tests peuvent transformer une simple réparation en une panne plus longue.
Un raccord à bride est préférable là où le joint doit être ouvert sans reconstruire la conduite. Les vannes, les pompes, les tiroirs amovibles et les points d'inspection en sont des exemples typiques. De nombreux systèmes industriels utilisent des tuyaux soudés pour un acheminement fixe et des raccords à bride aux limites de service. Cette approche maintient la robustesse des sections permanentes tout en préservant l’accès.
Les adaptateurs hydrauliques sont utiles dans les systèmes à pression modérée, les collecteurs compacts et les petits assemblages de tuyaux. Ils offrent des transitions flexibles entre les ports, les filetages et les extrémités des tubes ou tuyaux. Cependant, à mesure que la taille et la pression augmentent, les adaptateurs peuvent devenir volumineux ou plus sensibles au couple et à l'alignement. Un raccord à bride est souvent préféré pour les ports haute pression, les gros flexibles et les équipements hydrauliques robustes.
Type de connexion | Meilleure utilisation | Principal avantage | Principale limite |
Raccord fileté | Petites conduites basse pression | Faible coût | Sensible aux vibrations |
Joint soudé | Routage permanent | Moins de points de fuite avec joints | Difficile à ouvrir |
Adaptateur hydraulique | Transitions à pression modérée | Disposition flexible | Limité aux grandes tailles |
Raccord à bride | Joints haute pression ou réparables | Interface solide et amovible | A besoin d"espace et de procédure |
La sélection doit commencer par les conditions de fonctionnement, et non par la pièce la plus proche en stock. La pression de service, les coups de bélier, la température de conception, la taille du tuyau ou du flexible et le cycle de service affectent tous le bon choix. Un raccord à bride utilisé dans le service hydraulique peut nécessiter une compatibilité Code 61 ou Code 62, tandis que la tuyauterie industrielle peut nécessiter une classe de pression ASME B16.5 et une pression-température nominale correspondante. Des formes de brides similaires ne rendent pas les systèmes interchangeables.
La température mérite attention car la pression nominale n’est pas fixe dans toutes les conditions. La résistance des matériaux, le comportement des joints et les performances des boulons peuvent changer à mesure que la température augmente ou diminue. Si le système transporte de la vapeur, de l"huile chaude, des produits chimiques ou des fluides froids, la valeur nominale doit être vérifiée par rapport à la norme applicable et aux données du fabricant. Des évaluations trop simplistes créent des risques en dehors des hypothèses de température ambiante.
Un raccord à bride doit être sélectionné en fonction de la compatibilité des matériaux ainsi que de la résistance mécanique. L'acier au carbone est courant pour le service industriel général, l'acier inoxydable est utilisé là où la résistance à la corrosion ou la propreté est importante, et les aciers alliés peuvent être sélectionnés pour des températures élevées ou des travaux sévères. L'aluminium et la fonte ductile apparaissent dans des applications spécifiques, mais chaque matériau a ses limites. Le fluide, l’environnement, les produits chimiques de nettoyage et le mécanisme de corrosion doivent guider la décision.
La corrosion galvanique est un problème caché lorsque des métaux différents sont connectés en présence d"un fluide conducteur. Les chlorures peuvent attaquer l"acier inoxydable, les produits abrasifs peuvent user les surfaces d"étanchéité et l"exposition à l"extérieur peut attaquer les boulons et les faces des brides. Des revêtements, des joints d"isolation, des matériaux de boulons compatibles et des tolérances à la corrosion peuvent être nécessaires. Un matériau bon marché peut devenir coûteux s’il réduit la durée de vie des joints.
La géométrie d'accouplement doit être vérifiée avant l'achat. Le cercle de boulons, la taille du trou, la face de la bride, la rainure du joint et le style d'étanchéité doivent tous correspondre au composant à connecter. Les conceptions à face surélevée, à face plate et RTJ ne sont pas des alternatives décontractées ; chacun fonctionne avec un joint et une face de contact compatibles. Un raccord à bride visuellement similaire peut ne pas assurer l'étanchéité si le modèle de boulon ou le style de face est incorrect.
Pour les raccordements hydrauliques, la confusion entre les codes 61 et 62 est une erreur de commande fréquente. La série de pression, les dimensions de la tête de bride, le style de serrage et la disposition des joints toriques doivent être vérifiés par rapport à la fiche technique. Pour la tuyauterie industrielle, la classe de bride, la qualité du matériau et le type de face doivent correspondre aux spécifications de la tuyauterie. Les mesures et les dessins des fournisseurs sont plus sûrs que les descriptions verbales.
Une connexion fiable ne se limite pas au corps du raccord. L"ensemble complet comprend la bride d"accouplement, le joint ou le joint torique, les boulons, les rondelles, le lubrifiant, la méthode de serrage, les étapes d"inspection et la politique de remplacement. Les acheteurs industriels peuvent également avoir besoin d"un certificat de matériau, d"un numéro de chaleur, d"un enregistrement de traçabilité et d"une fiche technique du fournisseur. Traiter le joint comme un ensemble réduit le risque de mélanger de bonnes pièces dans un mauvais assemblage.
Avant de commander, utilisez une courte liste de contrôle :
● Taille du tuyau ou du flexible et connexion d'extrémité
● Pression de service, risque de surtension et plage de température
● Type de fluide, qualité du matériau et risque de corrosion
● Norme de bride applicable ou code hydraulique
● Type de face, modèle de boulon et matériau du joint
● Qualité des boulons, méthode de lubrification et de couple
● Autorisation d'installation et accès pour la maintenance future
● Exigences en matière de documentation, de traçabilité et d'inspection
Un raccord à bride qui répond à ces points est plus susceptible de fonctionner de manière fiable tout au long de sa durée de vie. Ignorer l’un d’entre eux peut entraîner des fuites, des pièces incompatibles ou des temps d’arrêt évitables.
Un raccord à bride est particulièrement utile lorsqu'une tuyauterie ou un système hydraulique nécessite une connexion capable de gérer la pression, les vibrations et l'accès pour la maintenance sans transformer chaque réparation en découpe ou en resoudage. Le bon choix dépend de la taille, de la pression nominale, de la compatibilité des matériaux, de la méthode d'étanchéité, du modèle de boulon et de l'espace d'installation disponible.
Shanxi Jin Steel Casting Co.,Ltd. fournit des raccords à bride conçus pour une utilisation industrielle pratique, aidant les acheteurs et les ingénieurs à créer des connexions plus faciles à assembler, à inspecter et à entretenir tout en réduisant les risques de fuite et les temps d"arrêt évitables.
R : Un raccord à bride relie les tuyaux, les tuyaux, les vannes, les pompes ou les ports d"équipement à l"aide d"un joint boulonné et scellé qui peut être ouvert pour l"entretien ou le remplacement.
R : Utilisez des raccords à bride pour les conduites plus grandes, les équipements à pression plus élevée, sujets aux vibrations ou les systèmes nécessitant un accès régulier. Les raccords filetés conviennent généralement mieux aux applications plus petites et à basse pression.
R : Ils permettent de déboulonner une section de tuyau ou un composant connecté au lieu de le couper, ce qui rend l"inspection, le nettoyage, le remplacement et la modification du système plus rapides et moins perturbateurs.
R : Ils peuvent fournir une étanchéité fiable, mais uniquement lorsque le joint ou le joint torique, la face de la bride, le modèle de boulon et la séquence de serrage sont correctement adaptés et installés.
R : Le code 61 est généralement utilisé pour les raccords à bride hydraulique à pression standard, tandis que le code 62 est utilisé pour les services à pression plus élevée. Vérifiez toujours les dimensions et les pressions nominales selon la norme.
R : Confirmez la taille du tuyau ou du flexible, la pression nominale, le matériau, la norme de bride, le modèle de boulon, le type de joint, la température de fonctionnement, la compatibilité des fluides et le dégagement d"installation disponible.
