Que sont les raccords en fonte ductile ?

Introduction

Vous êtes-vous déjà demandé comment les pipelines tournent et se connectent en toute sécurité ? Les raccords de tuyauterie rendent possibles des réseaux complexes. Un raccord en fonte ductile aide à guider le débit et à maintenir la pression. Dans cet article, vous apprendrez sa définition, ses propriétés, ses types et ses utilisations courantes.

Qu"est-ce qu"un raccord en fonte ductile ?

Définition et rôle des raccords en fonte ductile dans les systèmes de tuyauterie

Un raccord en fonte ductile est un composant de pipeline spécialisé utilisé pour connecter, rediriger, ramifier, réduire ou terminer des sections de tuyaux dans un système de transport de fluides. Ces raccords sont essentiels à la construction de réseaux de canalisations fonctionnels, car les canalisations à elles seules ne peuvent pas s'adapter aux changements de direction, aux branchements de système ou aux transitions entre les tailles de canalisations. Dans l'ingénierie pratique, les raccords garantissent que les pipelines maintiennent la stabilité structurelle tout en supportant des chemins d'écoulement contrôlés pour l'eau, le gaz ou les fluides industriels.

Dans la plupart des configurations de pipelines, les raccords remplissent plusieurs fonctions structurelles et hydrauliques. Ils permettent aux ingénieurs de concevoir des tracés de tuyauterie complexes sans compromettre la stabilité de la pression ou la résistance mécanique. Sans ces composants, les pipelines n"auraient pas la flexibilité nécessaire pour franchir les obstacles, connecter des équipements ou distribuer le flux sur plusieurs destinations.

Les fonctions clés des raccords en fonte ductile dans les systèmes de tuyauterie comprennent :

● Segments de tuyaux de raccordement : les raccords ou les manchons permettent d'assembler solidement les sections de tuyaux droites tout en conservant l'alignement et l'intégrité de l'étanchéité.

● Changement de direction d'écoulement : les coudes et les courbures permettent aux canalisations de franchir les virages ou les obstacles sans interrompre le système.

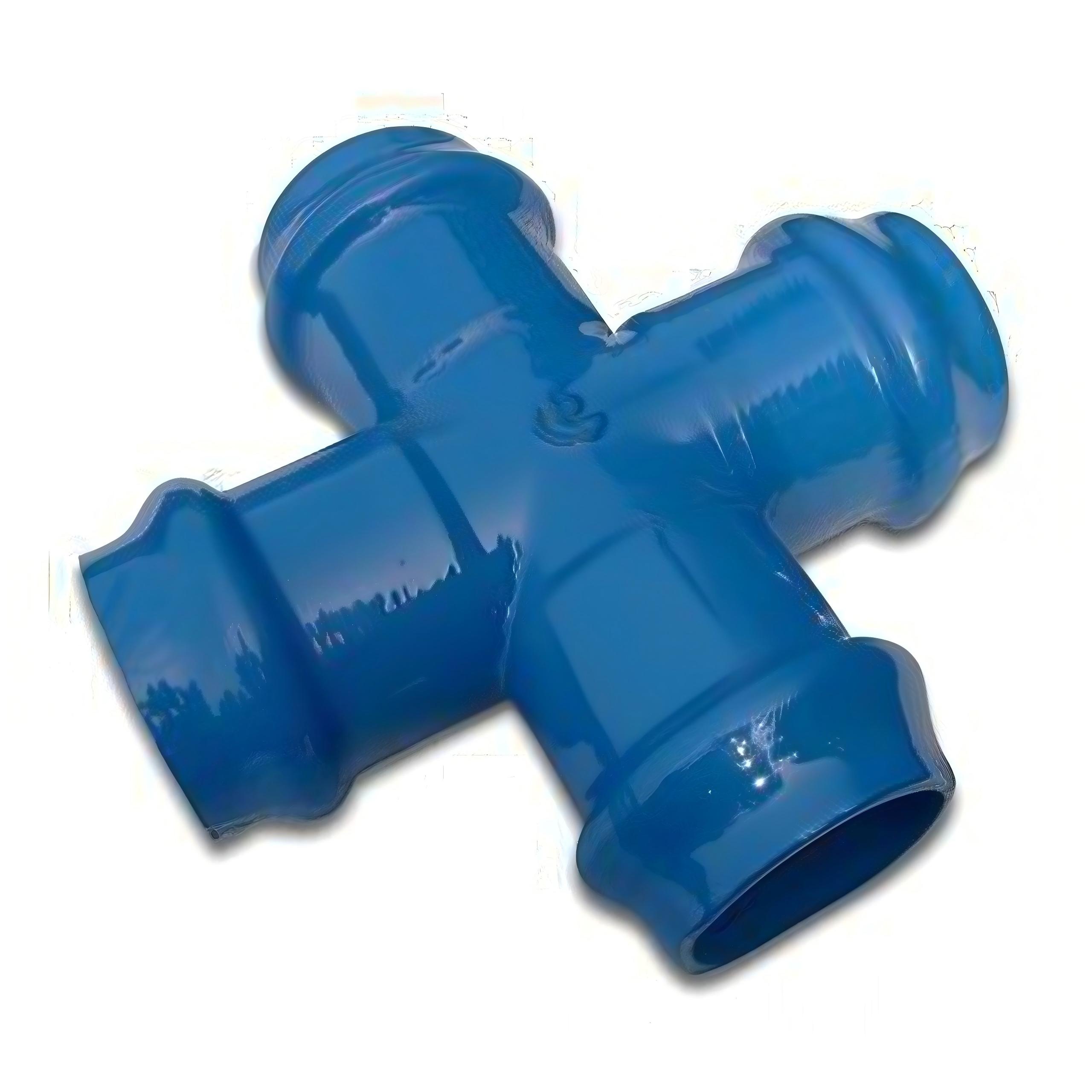

● Création de lignes secondaires : les raccords en T ou en croix divisent une canalisation principale en plusieurs chemins d'écoulement.

● Étanchéité des extrémités de canalisation : des capuchons ou des bouchons ferment des sections de canalisation lors d'opérations d'extension ou de maintenance du système.

Ces fonctions permettent à un système de pipelines de fonctionner comme un réseau intégré plutôt que comme une simple structure linéaire. Dans les infrastructures municipales, par exemple, des milliers de raccords peuvent être utilisés au sein d’un seul réseau de distribution d’eau pour relier les usines de traitement, les stations de pompage et les conduites de service résidentielles.

En raison de leur rôle structurel, les raccords en fonte ductile doivent maintenir des joints solides, résister aux fluctuations de pression et garantir une durabilité à long terme dans les systèmes d"infrastructure enterrés ou exposés.

En quoi la fonte ductile diffère de la fonte traditionnelle

Bien que la fonte ductile appartienne à la famille des fontes, sa structure interne est très différente de la fonte grise traditionnelle. La différence vient d'un processus métallurgique appelé nodularisation , qui se produit lors de la fabrication lorsqu'une petite quantité de magnésium ou d'éléments similaires est ajoutée au fer en fusion. Cet ajout modifie la forme des particules de graphite à l'intérieur du métal.

Dans la fonte conventionnelle, le graphite forme de fines paillettes dans toute la matrice métallique. Ces flocons agissent comme des points faibles où des fissures peuvent apparaître lorsque le matériau est exposé à une contrainte ou à un impact. En conséquence, la fonte grise a tendance à être fragile et sujette à des fractures soudaines.

La fonte ductile, en revanche, forme des nodules de graphite sphériques au lieu de flocons. Ce petit changement structurel améliore considérablement les performances mécaniques car les particules de graphite arrondies ne concentrent pas les contraintes de la même manière.

Les différences structurelles entre les deux matériaux comprennent :

● La forme du graphite passe de flocons à nodules arrondis.

● La contrainte est répartie plus uniformément à travers la matrice métallique

● Le matériau peut se déformer légèrement avant de se briser plutôt que de se fissurer brusquement

Les améliorations des performances mécaniques qui en résultent sont significatives. La fonte ductile offre une résistance à la traction plus élevée, une résistance aux chocs améliorée et une plus grande ductilité, ce qui lui permet de se plier légèrement sans se briser sous la pression.

Ces caractéristiques rendent la fonte ductile particulièrement adaptée aux systèmes d"infrastructures modernes où les pipelines peuvent subir des coups de bélier, des vibrations ou des mouvements de sol.

Pourquoi les raccords en fonte ductile sont largement utilisés dans les infrastructures

Les raccords en fonte ductile sont largement adoptés dans les infrastructures municipales, industrielles et de services publics car ils allient résistance mécanique et fiabilité à long terme. Les systèmes de pipelines fonctionnent souvent dans des conditions exigeantes, notamment une pression interne élevée, des charges de sol, des changements de température et une exposition à des produits chimiques. Les matériaux utilisés dans ces systèmes doivent donc résister à la fois aux contraintes mécaniques et aux facteurs environnementaux pendant des décennies de fonctionnement.

L'un des principaux avantages des raccords en fonte ductile est leur équilibre entre résistance et flexibilité . Le matériau est suffisamment solide pour supporter de lourdes charges et des fluctuations de pression, mais suffisamment flexible pour tolérer des mouvements mineurs du sol sans se fissurer. Cette combinaison réduit le risque de défaillance du pipeline et contribue à maintenir l’intégrité structurelle à long terme.

Plusieurs caractéristiques expliquent pourquoi les ingénieurs choisissent fréquemment des raccords en fonte ductile dans les grands projets d"infrastructures :

Avantages en termes de performances

● Haute résistance mécanique capable de supporter de l'eau sous pression et des fluides industriels

● Excellente résistance aux chocs et aux vibrations

● Longue durée de vie, dépassant souvent plusieurs décennies dans les systèmes de canalisations enterrées

Avantages opérationnels

● Compatibilité avec plusieurs matériaux de pipeline tels que l'acier, le PVC ou le PEHD via des adaptateurs

● Capacité à prendre en charge les pipelines de grand diamètre utilisés dans les infrastructures municipales

● Performances d'étanchéité fiables lorsqu'il est utilisé avec des systèmes de jointoiement modernes

En plus de leur durabilité, les raccords en fonte ductile conviennent également à une grande variété de secteurs d"infrastructure.

En raison de ces avantages, les raccords en fonte ductile sont devenus un composant standard dans l’ingénierie moderne des pipelines. Leur résistance, leur fiabilité et leur adaptabilité les rendent bien adaptés aux systèmes de transport fluides complexes qui soutiennent les infrastructures urbaines et les opérations industrielles.

Propriétés des matériaux des raccords en fonte ductile

Résistance mécanique et résistance à la pression

L’une des caractéristiques déterminantes d’un raccord en fonte ductile est sa résistance mécanique exceptionnelle. Contrairement à la fonte conventionnelle, la fonte ductile possède une microstructure qui lui permet d'absorber les contraintes et de répartir les charges plus uniformément dans tout le matériau. Cet avantage structurel permet aux raccords de fonctionner de manière fiable dans les systèmes de canalisations à haute pression où les changements brusques de pression, les coups de bélier ou les vibrations mécaniques sont courants.

Dans les réseaux d"infrastructures sous pression, tels que les systèmes d"approvisionnement en eau municipaux ou les canalisations de transport de fluides industriels, les raccords doivent résister à la fois à la pression interne due au mouvement des fluides et aux forces externes provenant des charges du sol ou des équipements mécaniques. Les raccords en fonte ductile sont spécialement conçus pour résister à ces conditions sans se fissurer ni se déformer. Leur résistance à la traction dépasse souvent celle de la fonte traditionnelle tout en conservant une flexibilité suffisante pour tolérer des mouvements ou des vibrations mineurs du sol.

Les principaux avantages mécaniques comprennent :

● Haute résistance à la traction : le matériau peut résister à une pression interne importante, ce qui le rend adapté aux grandes conduites de transport d'eau et aux pipelines industriels. Cette résistance réduit le risque de défaillance structurelle en cas de pics de pression soudains.

● Résistance aux chocs : la fonte ductile est moins fragile que la fonte traditionnelle, ce qui signifie que les raccords peuvent résister aux chocs provoqués par les contraintes mécaniques, la manipulation de l'installation ou les coups de bélier.

● Stabilité structurelle : même sous des vibrations continues ou des charges fluctuantes, le matériau conserve sa forme et ses performances d'étanchéité.

D"un point de vue technique, ces caractéristiques mécaniques rendent les raccords en fonte ductile idéaux pour les systèmes d"infrastructure où la fiabilité et la sécurité sont essentielles.

En raison de cet équilibre entre résistance et flexibilité, les raccords en fonte ductile sont fréquemment utilisés dans des environnements de canalisations très demandés, où d"autres matériaux peuvent échouer sous des contraintes à long terme.

Résistance à la corrosion et revêtements de protection

En plus de leur résistance mécanique, les raccords en fonte ductile offrent une résistance notable à la corrosion. La composition fer-carbone du matériau offre un certain degré de durabilité naturelle, mais l’ingénierie moderne des pipelines améliore généralement la protection contre la corrosion grâce à des revêtements spécialisés et des revêtements internes. Ces systèmes de protection empêchent les réactions chimiques entre la surface métallique et les éléments environnementaux environnants tels que l"eau, les minéraux du sol ou les produits chimiques industriels.

Les revêtements internes sont particulièrement importants dans les canalisations transportant de l’eau potable ou des eaux usées. Sans protection, des dépôts minéraux ou des réactions chimiques pourraient graduellement endommager la surface métallique. Pour éviter cela, les fabricants appliquent des revêtements de protection pendant la production pour isoler le métal des fluides corrosifs.

Les systèmes courants de protection contre la corrosion comprennent :

1. Revêtement en mortier de ciment Cette couche protectrice est largement utilisée dans les canalisations d'alimentation en eau. Le mortier de ciment crée une barrière stable entre la surface métallique et le fluide transporté, empêchant la corrosion tout en réduisant la friction à l'intérieur du tuyau.

2. Revêtements époxy Les couches époxy offrent une forte résistance chimique et sont couramment appliquées dans les environnements industriels où les pipelines peuvent transporter des fluides chimiquement agressifs. Ces revêtements améliorent également la résistance à l'abrasion.

3. Revêtements de zinc ou métalliques Les revêtements de zinc agissent comme une couche protectrice sacrificielle. Si la corrosion commence, le zinc se corrode en premier, protégeant ainsi le fer sous-jacent de la détérioration.

La combinaison de la résistance naturelle des matériaux et des revêtements protecteurs techniques augmente considérablement la fiabilité des raccords en fonte ductile, en particulier dans les environnements souterrains où l"humidité et la chimie du sol peuvent accélérer la corrosion.

Longue durée de vie dans les infrastructures de pipelines

Une autre propriété importante des raccords en fonte ductile est leur longue durée de vie. Lorsqu"ils sont correctement fabriqués, revêtus et installés, ces raccords peuvent fonctionner efficacement pendant plusieurs décennies. Dans les projets d’infrastructures municipales, il est courant que les composants de pipelines en fonte ductile restent en service pendant 50 à 100 ans avec une dégradation structurelle minime.

La durée de vie prolongée de ces raccords est en grande partie due à la combinaison de durabilité mécanique et de protection contre la corrosion. Contrairement à certains matériaux qui se dégradent rapidement sous l"effet des contraintes environnementales, la fonte ductile conserve son intégrité structurelle même dans des conditions difficiles telles que des pipelines enterrés, des systèmes à haute pression ou des températures fluctuantes.

Plusieurs facteurs contribuent à la longévité des raccords en fonte ductile :

● Revêtements et doublures de protection qui empêchent la corrosion causée par l'eau, les produits chimiques ou les minéraux du sol

● Techniques d'installation appropriées qui garantissent des joints sécurisés et empêchent les concentrations de contraintes mécaniques

● Conditions environnementales telles que la composition du sol, les niveaux d'humidité et les variations de température

Dans les systèmes d’infrastructure bien conçus, ces facteurs interagissent pour garantir un fonctionnement fiable à long terme.

Caractéristiques typiques de durabilité dans les systèmes de canalisations

● Les réseaux municipaux de distribution d'eau s'appuient souvent sur des raccords en fonte ductile car ils peuvent résister à des décennies de service continu.

● Les installations souterraines bénéficient de la résistance du matériau à la pression du sol et à l'exposition environnementale.

● Les pipelines industriels gagnent en durabilité grâce à des revêtements protecteurs qui résistent aux attaques chimiques.

La longue durée de vie des raccords en fonte ductile améliore non seulement la fiabilité du système, mais réduit également les coûts de maintenance et la fréquence de remplacement des infrastructures. En conséquence, ils restent l’un des matériaux les plus utilisés pour les raccords de canalisations dans les réseaux d’eau et industriels à grande échelle.

Types de raccords de tuyauterie en fonte ductile

Les systèmes de tuyauterie en fonte ductile s"appuient sur une grande variété de raccords pour contrôler la direction du flux, connecter les sections de canalisation et s"adapter aux différentes configurations du système. Chaque type de raccord remplit une fonction structurelle ou hydraulique spécifique, permettant aux ingénieurs de construire des réseaux de canalisations complexes qui maintiennent une pression stable et un mouvement efficace des fluides. Ces raccords sont généralement standardisés pour garantir la compatibilité entre différentes tailles de tuyaux et systèmes d"infrastructure.

Raccords à changement de direction utilisés dans les pipelines

Les raccords directionnels sont essentiels chaque fois qu"un pipeline doit changer de cap. Dans les infrastructures du monde réel, telles que les systèmes de distribution d"eau souterraine ou les réseaux de canalisations industrielles, les canalisations sont rarement parfaitement droites. Les obstacles, les variations de terrain et la configuration des installations nécessitent souvent que les pipelines se plient ou tournent selon des angles spécifiques.

Deux des composants directionnels les plus courants sont les coudes et les virages . Les coudes permettent généralement des changements de direction plus brusques, tels que des virages à 45° ou 90°, permettant aux pipelines de franchir les virages ou les barrières structurelles. Les coudes, en revanche, ont souvent un rayon plus grand et créent des transitions plus douces dans le sens de l'écoulement. Cette conception permet de réduire les turbulences et les pertes de pression au sein du système.

Les raccords directionnels répondent à plusieurs objectifs d"ingénierie :

● Maintenir un débit efficace : des changements de direction fluides réduisent les turbulences et aident à maintenir une vitesse d'écoulement constante dans tout le système.

● Adaptation des canalisations au terrain : dans les installations souterraines, les raccords permettent aux canalisations de s'adapter aux conditions du sol, aux structures et aux changements d'altitude.

● Protection de l'intégrité du système : des raccords directionnels correctement conçus répartissent les contraintes le long du pipeline plutôt que de les concentrer en un seul point.

Étant donné que les pipelines fonctionnent souvent sous pression, les raccords directionnels doivent maintenir des joints solides et une intégrité structurelle tout en redirigeant le flux de fluide.

Raccords de dérivation et de connexion

Dans de nombreux systèmes d"infrastructure, un seul pipeline doit distribuer le fluide vers plusieurs destinations. Les raccords de dérivation rendent cela possible en créant des points de jonction contrôlés où le flux peut se diviser ou fusionner. Ces raccords sont couramment utilisés dans les réseaux d"eau municipaux, les installations industrielles et les systèmes d"irrigation.

Les composants de dérivation les plus utilisés sont les tés et les raccords transversaux . Un raccord en T permet au fluide de s'écouler d'un pipeline principal à angle droit, créant ainsi une conduite secondaire qui dessert une autre partie du système. Les raccords transversaux étendent encore ce concept en permettant à quatre tuyaux de se connecter à une seule jonction, permettant une distribution de débit multidirectionnelle.

Les raccords de dérivation contribuent à la fonctionnalité du pipeline de plusieurs manières :

● Ils permettent à un seul pipeline de distribuer de l'eau ou des fluides sur plusieurs conduites de service.

● Ils prennent en charge des configurations d'infrastructures complexes dans les réseaux de distribution urbains.

● Ils réduisent le besoin de segments de pipeline supplémentaires en consolidant les connexions aux points stratégiques.

Dans les grands réseaux de distribution d"eau, des centaines, voire des milliers de raccords de dérivation peuvent être utilisés pour garantir que l"eau atteigne efficacement les zones résidentielles, les bâtiments commerciaux et les installations industrielles.

Raccords de transition de taille et de terminaison de pipeline

Les systèmes de canalisations nécessitent souvent des transitions entre des tuyaux de différents diamètres. Par exemple, un grand pipeline de transport devra peut-être être connecté à des lignes de distribution plus petites qui desservent des installations ou des quartiers individuels. Les réducteurs sont spécialement conçus pour gérer ces changements de diamètre tout en maintenant un écoulement fluide du fluide.

Les réducteurs diminuent ou augmentent progressivement le diamètre du tuyau, évitant ainsi les turbulences soudaines ou la perte de pression. En contrôlant la façon dont le débit transite entre différentes tailles de tuyaux, ces raccords aident à maintenir l"efficacité du système et à prévenir une usure excessive des composants du pipeline.

Outre les transitions de taille, les réseaux de pipelines nécessitent parfois des fermetures temporaires ou permanentes. Les capuchons et les bouchons sont utilisés pour sceller les extrémités des tuyaux pendant la maintenance, les tests ou l'expansion future du système. Ces raccords protègent l'intérieur du pipeline de la contamination et empêchent les fuites de fluide lorsque des sections du réseau sont inactives.

Ces raccords jouent un rôle important dans le maintien de l’adaptabilité des systèmes de pipelines à mesure que l’infrastructure évolue ou se développe.

Raccords droits

Alors que de nombreux raccords redirigent ou divisent le flux de fluide, d"autres sont conçus simplement pour connecter des segments de tuyau en ligne droite. Ces raccords permettent de prolonger les canalisations, de réparer les sections endommagées ou de joindre les canalisations lors de l"installation.

Les accouplements et les manchons sont des raccords de connexion droits couramment utilisés. Un raccord relie deux extrémités de tuyau pour former un pipeline continu, garantissant que le joint reste étanche et structurellement stable sous pression. Les manchons remplissent une fonction similaire mais offrent souvent un renforcement ou une flexibilité supplémentaire, en particulier dans les situations de réparation.

Les raccords droits offrent plusieurs avantages pratiques :

● Installation simplifiée : les raccords permettent d'assembler rapidement des sections de pipeline sans soudure importante ni fabrication complexe.

● Capacité de réparation des pipelines : des manchons peuvent être installés sur des sections de tuyaux endommagées pour restaurer l'intégrité structurelle.

● Continuité du système : ces raccords maintiennent l'alignement et empêchent les fuites au niveau des joints de tuyaux.

Les réseaux de canalisations pouvant s"étendre sur des centaines de kilomètres, des raccords de connexion fiables sont essentiels pour maintenir les performances du système à long terme.

Applications courantes des raccords en fonte ductile

Les raccords en fonte ductile sont largement utilisés dans les secteurs des infrastructures en raison de leur résistance mécanique, de leur durabilité et de leur résistance aux contraintes environnementales. Leur capacité à résister aux fluctuations de pression et aux environnements corrosifs les rend particulièrement adaptés aux systèmes de pipelines à grande échelle fonctionnant en continu sur de longues périodes.

Utilisation dans les systèmes d"approvisionnement en eau municipaux

Les réseaux municipaux de distribution d"eau dépendent largement de raccords en fonte ductile pour transporter l"eau potable des usines de traitement vers les zones résidentielles et commerciales. Ces systèmes doivent maintenir une pression d’eau constante tout en approvisionnant de grandes populations, ce qui fait de la fiabilité une exigence essentielle.

Les raccords en fonte ductile soutiennent les infrastructures d"approvisionnement en eau de plusieurs manières :

● Acheminement des pipelines : les raccords directionnels guident les pipelines à travers les infrastructures urbaines et les environnements souterrains.

● Distribution du débit : les raccords en T divisent les conduites d'alimentation en eau pour atteindre les quartiers et les branchements de service.

● Stabilité de la pression : des matériaux solides aident à maintenir l'intégrité de l'étanchéité même en cas de coups de bélier.

Les systèmes d’approvisionnement en eau s’étendent souvent sur de longues distances, reliant les réservoirs, les stations de pompage et les installations de traitement. En raison de leur résistance et de leur durabilité, les raccords en fonte ductile contribuent à maintenir les performances du système sur ces réseaux étendus.

Applications dans les canalisations d"eaux usées et de drainage

Les systèmes de traitement des eaux usées et de drainage fonctionnent dans des environnements nettement plus difficiles que les réseaux d’eau potable. Les pipelines de ces systèmes transportent les eaux usées, les eaux pluviales et les rejets industriels, qui peuvent contenir des produits chimiques corrosifs, des particules abrasives et des contaminants biologiques.

Les raccords en fonte ductile sont particulièrement bien adaptés à ces conditions en raison de leur résilience mécanique et de leurs revêtements protecteurs. Le matériau peut résister à une exposition constante aux eaux usées tout en conservant sa stabilité structurelle sous de fortes charges d"écoulement.

Les caractéristiques importantes qui rendent ces raccords adaptés aux infrastructures de traitement des eaux usées comprennent :

● Résistance à l'exposition aux produits chimiques : les revêtements de protection aident à prévenir la corrosion causée par les eaux usées acides ou alcalines.

● Résistance dans des conditions de débit important : les systèmes de drainage subissent souvent des surtensions soudaines lors de tempêtes ou d'inondations.

● Durabilité dans les installations enterrées : De nombreuses canalisations d'eaux usées sont installées sous terre, là où la pression du sol et l'humidité peuvent affecter les matériaux les plus fragiles.

En raison de ces propriétés, les raccords en fonte ductile sont fréquemment utilisés dans les systèmes d"égouts, les réseaux d"eaux pluviales et les installations de traitement des eaux usées où la durabilité à long terme est essentielle.

Conclusion

Un raccord en fonte ductile connecte les pipelines et guide le flux dans des systèmes complexes. Il aide à maintenir la stabilité de la pression et prend en charge un transport fiable des fluides à travers les réseaux d’infrastructures. Ces raccords offrent de solides performances mécaniques, une résistance à la corrosion et une longue durée de vie dans des environnements exigeants. En raison de ces avantages, ils restent largement utilisés dans les réseaux d’eau municipaux et les canalisations industrielles. Shanxi Jin Steel Casting Co.,Ltd. fournit des raccords en fonte ductile de haute qualité conçus pour la durabilité, l'efficacité et la fiabilité des pipelines à long terme.

FAQ

Q : À quoi sert un raccord en fonte ductile ?

R : Un raccord en fonte ductile connecte, redirige ou ramifie les canalisations dans les systèmes de canalisations d'eau, d'eaux usées et industrielles.

Q : Pourquoi choisir un raccord en fonte ductile plutôt qu"en fonte ?

R : Un raccord en fonte ductile offre une résistance plus élevée, une meilleure flexibilité et une résistance améliorée à la fissuration sous pression.

Q : Quels types de raccords de tuyauterie en fonte ductile sont couramment utilisés ?

R : Les types courants comprennent les coudes, les tés, les réducteurs, les raccords et les capuchons utilisés pour contrôler le débit et connecter les sections de pipeline.

Q : Combien de temps dure généralement un raccord en fonte ductile ?

R : Un raccord en fonte ductile peut fonctionner pendant des décennies dans les canalisations d'infrastructure lorsqu'il est correctement revêtu et installé.
