Lorsque la pression, la durabilité et le coût comptent tous, l’IC est-elle encore suffisante ou l’ID est-elle le choix le plus judicieux ? Les acheteurs et les ingénieurs sont confrontés à cette question lors de la sélection de tuyaux, de vannes et de produits de raccords en fonte ductile . Dans cet article, vous découvrirez en quoi CI et DI diffèrent en termes de performances, d'adéquation aux applications et de valeur à long terme.
À première vue, la fonte (CI) et la fonte ductile (DI) peuvent se ressembler car toutes deux sont des matériaux à base de fer utilisés dans les pièces moulées, les tuyaux, les vannes et les raccords industriels. La véritable différence apparaît lorsqu’ils sont chargés, pliés, heurtés ou maintenus en service pendant des années. En termes d"ingénierie pratique, la comparaison porte moins sur la chimie sur papier que sur la façon dont chaque matériau réagit lorsque des contraintes de fonctionnement réelles pénètrent dans le système. C"est pourquoi CI et DI peuvent servir des marchés similaires, tout en fournissant des résultats très différents une fois impliqués les exigences de pression, de choc et de maintenance.
La distinction la plus importante est que le CI est fragile, tandis que le DI est beaucoup plus ductile. En termes simples, les matériaux fragiles résistent au changement de forme mais peuvent se briser soudainement une fois leur limite atteinte. Les matériaux ductiles peuvent absorber davantage de contraintes et se déformer avant de se briser. C"est pourquoi CI et DI se comportent différemment sous les contraintes de flexion, d"impact et d"installation.
La dureté seule peut être trompeuse. Le CI est souvent plus dur en surface et peut bien résister à l’usure, mais cela n’en fait pas la meilleure option pour un service exigeant. Un matériau dur qui se fissure sous l"effet d"une flexion ou d"un impact peut devenir un handicap dans les systèmes sous pression, les équipements mobiles ou les raccords exposés aux contraintes d"installation. Le DI, en revanche, est apprécié car il allie résistance et ténacité. Dans de nombreuses applications, cet équilibre compte plus que la dureté de la surface, car l’objectif n’est pas seulement de résister à l’usure, mais aussi d’éviter une défaillance soudaine.
Les charges de pression et les charges d"impact séparent encore plus clairement ces deux matériaux. Le CI peut supporter une compression importante et fonctionner de manière acceptable dans des conditions statiques, mais une fois que le composant est confronté à un choc, une surcharge ou une flexion, son manque d"allongement devient une faiblesse. Le DI fonctionne mieux car il offre une résistance à la traction plus élevée, une limite d"élasticité mesurable et une résistance aux chocs plus forte, ce qui le rend plus fiable dans les vannes, les tuyaux et autres composants moulés porteurs.
Facteur de performance | Fonte (CI) | Fonte Ductile (DI) | Effet pratique |
Comportement en flexion | Fissures avec peu d"avertissement | Se plie ou s’étire avant l’échec | DI est plus sûr dans les composants sollicités |
Comportement en traction et en élasticité | Performances de traction inférieures ; tolérance limitée une fois surchargé | Résistance à la traction et à la limite d"élasticité plus élevées | DI gère mieux le chargement structurel |
Résistance aux chocs | Faible | Beaucoup plus élevé | DI convient mieux aux services sujets aux chocs |
Amortissement des vibrations | Fort | Bon mais inférieur à CI | CI peut toujours convenir à des utilisations axées sur les vibrations |
Une nuance compte ici : le CI a toujours un avantage en matière d"amortissement des vibrations. C"est pourquoi il reste utile dans certaines bases de machines, composants de freins et autres pièces où la rigidité et l"amortissement comptent plus que la survie. Mais pour les systèmes exposés à des coups de bélier, des mouvements ou des chocs mécaniques, le DI offre généralement une marge de sécurité plus large.
La durabilité à long terme ne dépend pas seulement de la « solidité » d"un matériau. Il s"agit également de la capacité de ce matériau à résister à l"apparition de fissures, à l"affaiblissement lié à la corrosion et aux dommages progressifs au cours de cycles de service répétés. L’IC peut durer longtemps dans le bon environnement, en particulier lorsque les charges restent stables et qu’un impact est peu probable. Néanmoins, il est généralement plus sujet aux fissures et à la détérioration liée à la corrosion, ce qui peut raccourcir la durée de vie utile et augmenter les exigences de maintenance dans les systèmes réels.
Le DI fonctionne généralement mieux au fil du temps, car il est moins susceptible de se briser sous l"effet d"une contrainte et est mieux à même de gérer des conditions de service exigeantes. En pratique, les ingénieurs se soucient de trois signaux de durabilité :
● résistance à la propagation des fissures
● capacité à tolérer une surcharge ou un mouvement sans rupture catastrophique
● probabilité plus faible d'interruption de service causée par une défaillance fragile
C"est pourquoi le DI est largement associé à des utilisations très demandées telles que les tuyaux, les raccords, les vannes, les corps de pompe et les principales applications d"eau ou d"égouts, où la durabilité doit inclure à la fois la résistance et la capacité de survie dans des conditions de fonctionnement réelles.
Dans les systèmes de canalisations, les performances des matériaux ne sont pas jugées uniquement par un résultat de laboratoire. Ce qui compte, c"est le comportement d"un matériau sur l"ensemble du réseau, en particulier là où se concentrent les changements de pression, les changements de direction et les charges mécaniques. Les conduites et raccords droits ne fonctionnent pas dans les mêmes conditions, de sorte que le même matériau ne fonctionne pas toujours aussi bien aux deux endroits. Dans les tuyauteries exigeantes, le DI est souvent l"option la plus efficace car il combine ténacité, résistance à la pression et une meilleure tolérance à la flexion ou aux chocs, tandis que le CI reste plus limité dans les applications où la fragilité peut devenir un déclencheur de défaillance.
Une section de tuyau droite supporte généralement la charge de manière plus prévisible. La pression interne est répartie le long du mur et si l"installation est stable, le tuyau doit principalement résister à la pression, à la charge du sol et à l"usure progressive. Les raccords sont différents. Les coudes, les tés, les réducteurs, les brides et les joints interrompent le chemin d"écoulement et introduisent des changements de géométrie, ce qui signifie que les contraintes ne sont plus réparties de manière aussi uniforme. À ces points, le système peut être confronté à une poussée de pression, à une erreur d’alignement, à des contraintes d’assemblage, à des mouvements thermiques, à des vibrations ou à de petits déplacements du sol environnant. Ce sont exactement les types de conditions réelles qui révèlent la faiblesse des matériaux fragiles.
C’est pourquoi le choix des matériaux est plus important aux points de connexion que ne le pensent de nombreux acheteurs. Un tuyau droit peut survivre dans des conditions de service qu"un raccord ne peut pas tolérer pendant des années. Si un raccord craque, le problème reste rarement local. Une seule panne peut créer une fuite, perturber l’équilibre des pressions, endommager les composants adjacents et augmenter les coûts de maintenance dans l’ensemble du système. Dans la pratique, les ingénieurs ont tendance à considérer les raccords comme des emplacements à plus haut risque, car un changement de forme signifie généralement également un changement dans la trajectoire des contraintes.

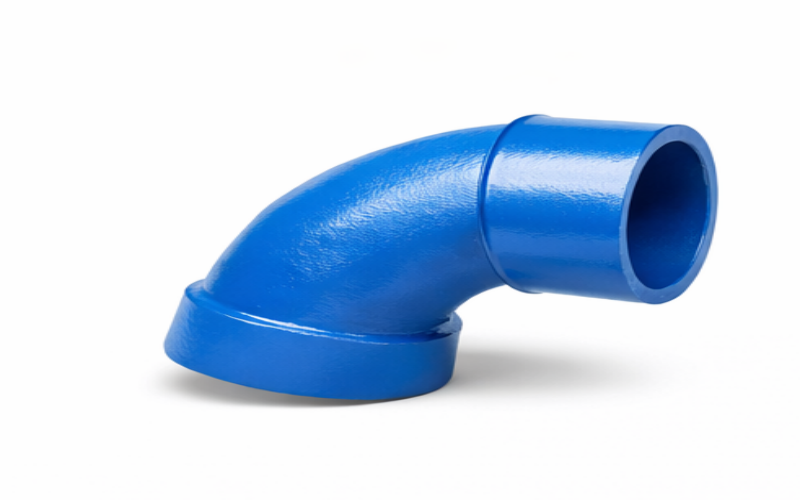

La fonte ductile est souvent préférée pour les applications de raccords en fonte ductile, car les raccords sont censés faire plus que simplement connecter deux extrémités de tuyaux. Dans les systèmes sous pression tels que l'approvisionnement en eau, les eaux usées, l'irrigation et la protection incendie, les raccords doivent conserver leur forme sous charge, préserver l'intégrité de l'étanchéité et rester fiables lorsque la conduite subit un mouvement ou une contrainte hydraulique.
Application système | Pourquoi DI est souvent sélectionné pour les raccords | Priorité aux performances |
Réseaux d"adduction d"eau | Gère la pression et les contraintes de service avec un risque de fissure moindre | Résistance et prévention des fuites |
Systèmes d"égouts | Tolère une charge à long terme et des conditions souterraines exigeantes | Durabilité et fiabilité |
Lignes d"irrigation | Fonctionne mieux là où les raccords sont confrontés à des changements de pression et à une exposition extérieure | Stabilité structurelle |
Systèmes de protection incendie | Prend en charge des chemins de flux fiables dans les réseaux à service critique | Marge de sécurité sous pression |
Une autre raison pratique pour laquelle le DI est privilégié est que la défaillance d'un raccord est coûteuse, même lorsque le raccord lui-même est petit. Le coût ne concerne pas seulement la pièce ; ce sont l'arrêt, l'excavation, le remontage et l'interruption du service qui s'ensuivent. Un matériau plus résistant réduit le risque qu'un coude, un té, un réducteur ou une bride devienne le point faible d'un système par ailleurs solide. Cette logique de cycle de vie justifie souvent le choix de DI même lorsque son prix d’achat est plus élevé.
CI a encore sa place, mais la gamme est plus étroite. Il peut rester utilisable dans des applications à faibles contraintes, non critiques ou axées sur le budget, où il est peu probable que le composant subisse une flexion, un impact ou une fluctuation de pression importante. Cela peut encore être acceptable dans certaines utilisations statiques où le contrôle des coûts compte plus que la ductilité. Cela dit, plus un composant se rapproche du service sous pression, de l’exposition extérieure ou de la continuité de service critique, plus les arguments en faveur de l’IC deviennent faibles.
La sélection des matériaux affecte plusieurs mesures de performances dans un réseau de canalisations. Cela façonne le comportement du système en cas de problème. Concrètement, le choix entre CI et DI influence :
● quelle est la probabilité qu'un raccord se fissure au lieu de se déformer sous une contrainte anormale
● dans quelle mesure les joints et les embranchements maintiennent l'intégrité de l'étanchéité au fil du temps
● à quelle fréquence la corrosion, la rupture ou la fatigue oblige à l'inspection et à la réparation
● dans quelle mesure les dommages localisés peuvent se propager à des travaux de maintenance plus larges
Dans de nombreux cas, les performances d'étanchéité dépendent également des accessoires de tuyaux en fonte ductile , tels que le joint en caoutchouc , et pas seulement du corps du tuyau ou du raccord lui-même. Pour cette raison, la décision matérielle doit être prise au niveau du système et non au niveau des composants. Un réseau de canalisations est aussi fiable que son point de connexion le plus vulnérable, et en service sous pression, ces points privilégient généralement la fonte ductile par rapport à la fonte.
Le prix est souvent la première chose que les acheteurs comparent, mais c"est rarement le seul chiffre qui compte dans un projet de canalisation, de vanne ou de raccord. La fonte et la fonte ductile ne créent pas le même profil de coûts une fois que le matériau passe du stade du devis aux années de service. Le CI est plus facile et moins cher à acheter au début, tandis que le DI a tendance à justifier son prix plus élevé lorsque la solidité, la durabilité et un entretien réduit deviennent importants dans le fonctionnement réel.
CI a généralement le prix initial le plus bas car son itinéraire de fabrication est plus simple et son coût matériel est plus économique. Cela le rend attrayant dans les projets où l"application n"est pas critique, les charges sont limitées et le contrôle des coûts est la préoccupation dominante.
Vue des coûts | Fonte (CI) | Fonte Ductile (DI) |
Achat initial | Inférieur | Plus haut |
Charge d"entretien | Plus élevé avec le temps | Baisser avec le temps |
Risque de remplacement | Plus grand dans un service exigeant | Faible en service exigeant |
Meilleur ajustement | Utilisation axée sur le budget et moins stressante | Systèmes longue durée et plus exigeants |
L’ID s’avère souvent plus économique au niveau du projet car le coût de la durée de vie comprend bien plus que l’approvisionnement. Une fois qu"un système est installé, les propriétaires paient pour la fiabilité, l"inspection, la réparation, le remplacement et la continuité opérationnelle.
Concrètement, la différence apparaît lorsqu"un composant est enterré, installé dans un réseau sous pression ou situé à un emplacement de raccord ou de vanne où l"accès est difficile. Une pièce moins chère peut néanmoins devenir le choix le plus coûteux si des fissures, de la corrosion ou une défaillance fragile entraînent des arrêts, des excavations, de la main d"œuvre et un remplacement. C"est pourquoi le DI est souvent traité non pas comme le matériau le moins cher, mais comme le matériau le plus rentable pour lequel une longue durée de vie et un fonctionnement fiable sont importants.
Le choix entre CI et DI doit commencer par les conditions de service, et non par ce qui a été utilisé auparavant sur des travaux similaires. Les deux matériaux peuvent fonctionner, mais ils ne réagissent pas de la même manière une fois que la pression, l’impact, l’exposition à la corrosion ou la longue durée de vie entrent en jeu. Le CI reste attrayant car il est moins cher et peut bien fonctionner dans des applications stables sélectionnées, tandis que le DI est systématiquement associé à des utilisations à forte demande telles que les conduites sous pression, les vannes, les corps de pompe et les principales conduites d"eau ou d"égouts, car il est moins cassant et mieux tolérer les contraintes au fil du temps.
La première question n"est pas "Quel matériau est le plus populaire ?", mais "À quoi ce composant sera-t-il réellement confronté en service ?" La classe de pression, l"exposition aux chocs, les vibrations, les mouvements du sol, le risque de flexion et la durée de vie cible changent tous la bonne réponse. Un composant simple et à faible risque dans un environnement contrôlé peut ne pas nécessiter la robustesse supplémentaire du DI. C"est généralement le cas d"une conduite enterrée, d"un branchement ou d"un raccord sous pression.
État du projet | Meilleur ajustement |
Fluides ou gaz à haute pression | DI |
Joints, vannes ou raccords critiques | DI |
Service extérieur, enterré ou sujet aux mouvements | DI |
Longue durée de vie avec de faibles exigences de maintenance | DI |
Charges limitées et faibles conséquences de défaillance | CI |
Applications non structurelles et axées sur les coûts | CI |
Une règle de sélection pratique est simple. Choisissez DI lorsque la pièce se trouve dans un système sous pression, lorsqu'elle forme un point de connexion, lorsqu'une exposition extérieure ou un mouvement du sol est possible, ou lorsque le remplacement serait difficile et perturbateur. Cela est particulièrement vrai pour les systèmes de tuyaux et de raccords en fonte ductile utilisés dans les réseaux municipaux et industriels.
Choisissez CI uniquement lorsque les charges sont modestes, que la géométrie n"est pas susceptible de subir une flexion ou un impact, et qu"une rupture fragile ne créerait pas de problèmes majeurs de maintenance, de fuite ou de continuité de service. Cela reste une option raisonnable lorsque l’amortissement des vibrations, l’usinabilité ou un prix inférieur comptent plus que la ténacité.
L’erreur la plus courante consiste à choisir uniquement en fonction du prix initial. Une pièce moulée moins chère peut devenir la décision la plus coûteuse si elle se trouve à un point à haut risque du système et tombe ensuite en panne sous la pression, la corrosion ou les contraintes d"installation. En termes de projet, la sélection des matériaux doit toujours refléter la place du composant dans le système et le coût réel d"une défaillance.
Le meilleur choix dépend des conditions de service, et pas seulement du prix ou des habitudes. Dans de nombreuses applications modernes de tuyauterie et de raccords en fonte ductile , le DI est préféré pour sa robustesse, sa sécurité et sa durée de vie plus longue. Shanxi Jin Steel Casting Co.,Ltd. fournit des raccords en fonte ductile , pour tuyaux en fonte ductile et des accessoires associés pour les systèmes sous pression, aidant ainsi les projets à améliorer la fiabilité, à réduire le risque de défaillance et à offrir une meilleure valeur à long terme. Leur structure de produits permet également aux acheteurs de se procurer des raccords, des accessoires et des composants de pipeline associés de manière plus intégrée.
R : Oui. Le raccord en fonte ductile supporte mieux la pression, les chocs et les mouvements que la fonte standard.
R : Choisissez des raccords en fonte ductile pour les conduites enterrées, les joints critiques et les systèmes municipaux ou industriels à long service.
R : CI peut fonctionner dans des applications à faible contrainte et axées sur le budget, mais les raccords en fonte ductile sont plus sûrs pour les services exigeants.
