Les systèmes de tuyauterie dans les environnements industriels, commerciaux et résidentiels exigent des connexions fiables qui équilibrent résistance, accessibilité et coût. Le choix entre un raccord à bride et un raccord fileté soulève souvent des questions sur la tolérance à la pression, la complexité de l'installation et les performances à long terme. Comprendre ces différences permet de garantir des stratégies de sélection, d’alignement et de maintenance appropriées des matériaux. Les lecteurs peuvent avoir un aperçu du type de raccord le mieux adapté à des diamètres de tuyaux, des types de fluides et des conditions de fonctionnement spécifiques, tout en apprenant des mesures pratiques pour prévenir les fuites, la corrosion et le désalignement pour des systèmes plus sûrs et plus durables.
Lors de la conception de systèmes de tuyauterie, la compréhension des contraintes de pression et de température est essentielle pour une fiabilité à long terme. Les raccords à bride sont conçus pour gérer les environnements à haute pression, généralement classés dans les classes 150, 300 ou 600 selon les normes ANSI/ASME B16.5. Ces valeurs nominales correspondent à des pressions maximales admissibles allant d'environ 285 psi à plus de 1 480 psi à température ambiante, avec des réductions en fonction du matériau à des températures élevées. En revanche, les raccords filetés sont généralement limités aux applications basse et moyenne pression, généralement inférieures à 400 psi, et ne sont pas recommandés pour les systèmes dépassant 200°F en raison du risque de fatigue du filetage et de défaillance du joint. Des études de cas industriels indiquent que dans les conduites de vapeur à haute température ou les pipelines de procédés chimiques, les raccords hydrauliques à bride haute pression maintiennent l'intégrité du joint là où les raccords filetés pourraient subir des micro-fuites ou un desserrage des joints.
Le diamètre du tuyau influence directement le choix entre les raccords à bride et les raccords filetés. Les raccords à bride sont idéaux pour les tuyaux de taille moyenne à grande, généralement supérieurs à 3 pouces de diamètre, car la conception de la bride boulonnée répartit uniformément les contraintes mécaniques, empêchant ainsi la déformation sous pression interne. Les canalisations plus petites de moins de 3 pouces bénéficient de raccords filetés, qui permettent une installation compacte et rentable tout en maintenant un contrôle adéquat des fluides. La géométrie interne des raccords à bride réduit également les turbulences, garantissant un écoulement plus fluide et minimisant les pertes d"énergie dans les applications à volume élevé.
Diamètre du tuyau | Raccord recommandé | Plage de pression typique | Impact sur le flux |
<3" | Fileté | 0 à 400 livres par pouce carré | Légères turbulences possibles |
3"–12" | À bride | 285 à 1 480 livres par pouce carré | Flux fluide et efficace |
>12" | À bride | 300 à 1 480+ psi | Optimisé pour les gros volumes |
Les raccords à bride excellent dans les scénarios nécessitant une inspection, une maintenance ou un remplacement de composants fréquents. La combinaison du joint et de la bride boulonnée permet aux techniciens de démonter les segments sans couper les tuyaux, réduisant ainsi les temps d"arrêt. Les raccords filetés, bien que plus compacts, nécessitent un démontage séquentiel et peuvent nécessiter le retrait des tuyaux si l"accès est limité, ce qui rend les réparations fastidieuses dans des configurations étroites.
Conseils de pro :
● Programmez des contrôles de couple des boulons tous les 6 à 12 mois pour éviter le fluage du joint.
● Inspectez les joints pour détecter tout signe de déformation rémanente à la compression ou de dégradation chimique, en particulier dans des environnements à haute température ou corrosifs.
● Utiliser du produit d'étanchéité pour filetage de manière sélective pour les raccords filetés ; évitez de serrer trop fort, car cela pourrait dénuder les filetages ou fissurer les extrémités des tuyaux.
La sélection de la connexion optimale nécessite d’équilibrer l’investissement initial et la longévité opérationnelle. Les raccords à bride impliquent des coûts initiaux plus élevés en raison des matériaux supplémentaires (boulons, écrous, joints) et d"une installation à forte intensité de main d"œuvre. Cependant, leurs avantages à long terme (réutilisabilité, maintenance simplifiée et fiabilité dans des conditions extrêmes) compensent souvent les dépenses initiales des systèmes industriels. Les raccords filetés offrent des économies immédiates et un temps d"installation réduit, ce qui les rend adaptés aux applications résidentielles ou industrielles légères. Le choix des matériaux influence également l"économie : l"acier inoxydable offre une résistance à la corrosion mais coûte plus cher, l"acier au carbone offre une résistance à un coût modéré, tandis que le PVC ou la fonte peuvent réduire les coûts initiaux mais limiter la tolérance à la température. Les analyses du cycle de vie révèlent que dans les systèmes chimiques ou à vapeur à grande échelle, les raccords à bride réduisent les coûts des temps d"arrêt et les interventions de maintenance de 20 à 30 % par rapport aux alternatives filetées.
Une bonne installation de la bride commence par un alignement précis pour éviter la concentration de contraintes et les fuites. Les brides doivent être centrées sur les extrémités du tuyau avec un espace uniforme pour permettre la compression du joint. La contrainte d"assise du joint doit être uniformément répartie ; Un couple inégal peut entraîner une déformation localisée, réduisant l’efficacité de l’étanchéité et accélérant l’usure. Les directives industrielles, telles que ANSI/ASME B16.5, recommandent un serrage séquentiel des boulons selon un motif entrecroisé pour garantir une compression uniforme. Un désalignement ou un couple non uniforme peut entraîner des fuites de joints, une fatigue des boulons ou une déformation des brides, en particulier dans des conditions de haute pression ou de cycles thermiques.
Les raccords filetés nécessitent le respect de normes précises pour une bonne étanchéité. Les filetages mâles et femelles doivent correspondre, les filetages coniques (NPT, BSPT) s"auto-serrant lorsque le couple est appliqué, tandis que les filetages droits (NPS, BSPP, UTS) reposent sur des produits d"étanchéité ou des joints pour l"intégrité du fluide. Le choix du mastic est essentiel ; Le ruban PTFE ou les produits d"étanchéité liquides pour filetage doivent être compatibles avec le fluide transporté pour éviter toute dégradation chimique. Les utilisateurs sont fréquemment confrontés à des filetages croisés ou à un desserrage induit par les vibrations si les filetages sont mal alignés ou trop serrés. Un couple et une lubrification corrects lors de l"assemblage minimisent ces risques et améliorent la fiabilité à long terme.
Les connexions filetées excellent dans les installations compactes où les raccords à bride ne sont pas pratiques en raison de restrictions spatiales. Les configurations exiguës, telles que les collecteurs de plomberie résidentiels ou les petites conduites hydrauliques, bénéficient de l"encombrement réduit des raccords filetés. L"accessibilité des clés et des outils doit être prise en compte pour éviter un serrage excessif, qui pourrait dénuder les filetages ou fissurer les extrémités des tuyaux. L"utilisation d"un serrage manuel suivi d"une vérification du couple garantit des joints sécurisés sans compromettre l"intégrité structurelle. Lors de la conception des aménagements, tenez compte des accès de maintenance futurs pour éviter les goulots d"étranglement opérationnels.
Plusieurs pièges pratiques reviennent dans les installations à brides et filetées :
● Un serrage excessif des boulons : entraîne une déformation de la bride ou un dénudage du filetage.
● Mauvais placement du joint : provoque une compression inégale et des fuites potentielles.
● Utilisation de mastics incompatibles : Entraîne une attaque chimique ou une dégradation des joints.
● Ignorer l'alignement : induit des concentrations de contraintes qui raccourcissent la durée de vie des composants.
● Négliger la protection contre la corrosion : Les boulons et brides exposés à l'humidité ou aux produits chimiques peuvent tomber en panne prématurément.
Le choix des matériaux influence directement la longévité et la fiabilité des systèmes de tuyauterie. Les raccords à brides en acier inoxydable offrent une excellente résistance à l"oxydation et aux produits chimiques agressifs, ce qui les rend idéaux pour le transport de fluides corrosifs tels que les acides, les gaz chimiques ou l"eau salée. L"acier au carbone, bien que mécaniquement robuste, nécessite des revêtements protecteurs ou une protection cathodique pour éviter la corrosion lorsqu"il est utilisé avec de l"eau ou des produits chimiques doux. Les raccords en PVC sont légers et chimiquement inertes, mais sont limités aux applications à basse température et basse pression. Le choix du matériau approprié en fonction du type de fluide atténue les risques de fuite et minimise les interventions de maintenance, en particulier dans les environnements industriels à forte demande. Les raccords à bride excellent dans les applications de fluides dangereux en raison de leur interface de joint étanche et de leur construction boulonnée, offrant un confinement supérieur par rapport aux alternatives filetées.
Les cycles thermiques et les vibrations mécaniques présentent des défis importants dans la tuyauterie industrielle. Les raccords à bride répartissent les contraintes sur la face et le joint de la bride boulonnée, absorbant efficacement la dilatation, la contraction et les désalignements mineurs des tuyaux. Cette répartition des contraintes évite la fatigue locale et réduit le risque de micro-fuites, même en cas de variations de température élevées ou de coups de bélier intermittents. Les raccords filetés, en revanche, concentrent les contraintes au niveau des pieds de filetage, les rendant susceptibles de se fissurer par fatigue et de se desserrer sous l"effet des vibrations ou de la dilatation thermique. La mise en œuvre d"un alignement correct des brides, d"un couple de boulons séquentiels et d"un amortissement des vibrations dans la conception minimise ces risques et garantit l"intégrité du système à long terme, répondant ainsi aux préoccupations des utilisateurs concernant les fuites et la fatigue du métal dans les applications critiques.
Certains environnements à haute pression ou haute température exigent des types de brides spécialisés. Les brides à col soudé offrent une transition de débit en douceur et une résistance supérieure, idéales pour les conduites de vapeur ou de produits chimiques à haute pression. Les brides à enfiler facilitent l"alignement et l"installation pour les applications à moyenne pression, tandis que les brides à souder par emboîtement conviennent aux canalisations haute pression de petit diamètre. La sélection du bon type de bride améliore les performances, la sécurité et la durabilité.
Type de bride | Application typique | Adéquation du matériau | Remarques sur la pression/température |
Col à souder | Vapeur haute pression, conduites chimiques | Acier inoxydable, acier au carbone | Stable à haute pression/température |
À enfiler | Conduites d"eau ou d"huile moyenne pression | Acier inoxydable, PVC | Pression modérée, alignement facile |
Soudure par emboîtement | Tuyauterie haute pression de petit diamètre | Acier inoxydable, acier au carbone | Compact, compatible haute pression |
Les raccords à bride sont indispensables dans les systèmes industriels à haute pression et haute température où la sécurité et la maintenabilité sont primordiales. Les applications telles que les usines de traitement chimique, les raffineries de pétrole et les conduites de vapeur à haute pression s"appuient sur des raccords à brides de classe 300 à 600 construits en acier inoxydable ou en acier au carbone pour supporter des pressions supérieures à 1 000 psi et des températures supérieures à 400 °F. La combinaison bride boulonnée et joint permet une inspection périodique et le remplacement des composants sans démonter des sections entières de tuyaux. Un alignement et une application de couple appropriés conformément aux normes ANSI/ASME B16.5 garantissent en outre un fonctionnement sans fuite sous des cycles thermiques et des contraintes mécaniques extrêmes.
Les raccords filetés dominent les systèmes de petit diamètre et basse pression, notamment l"approvisionnement en eau résidentiel, les conduites CVC et les applications industrielles à petite échelle. Leur empreinte compacte, leur simple connexion mâle-femelle et leur rentabilité les rendent idéaux pour les pipelines de moins de 3 pouces de diamètre et fonctionnant en dessous de 400 psi. Les exigences minimales en matière d"outils et l"installation rapide réduisent les coûts de main-d"œuvre et facilitent les mises à niveau rapides ou les installations temporaires. Bien qu"ils ne soient pas conçus pour des fluides à haute température ou corrosifs, les raccords filetés offrent une fiabilité suffisante lorsque les vibrations et les variations thermiques sont limitées.
Les pipelines hybrides intègrent souvent des raccords à brides et filetés pour équilibrer robustesse et efficacité de l"espace. Les ingénieurs doivent soigneusement considérer la compatibilité, en s"assurant que les matériaux des joints, les normes de filetage (NPT, BSPT) et les pressions nominales s"alignent dans tout le système. Les scénarios de rénovation dans les installations plus anciennes nécessitent souvent l"insertion de connexions filetées dans les réseaux à brides existants. L"application correcte du couple, la sélection du produit d"étanchéité pour filetage et les contrôles d"alignement atténuent les risques de fuite et les concentrations de contraintes mécaniques. La planification des zones d"interface avec des tolérances de support et d"expansion appropriées réduit le risque de fatigue des joints ou de desserrage induit par les vibrations.
La sélection du bon raccordement, qu"il s"agisse d"un raccord à bride ou d"une alternative filetée, dépend de facteurs tels que la pression du système, le diamètre du tuyau, la compatibilité des matériaux, l"accessibilité de la maintenance et le coût global. L"évaluation de ces critères permet aux ingénieurs et aux techniciens d"équilibrer la durabilité avec les exigences pratiques d"installation et de fonctionnement.

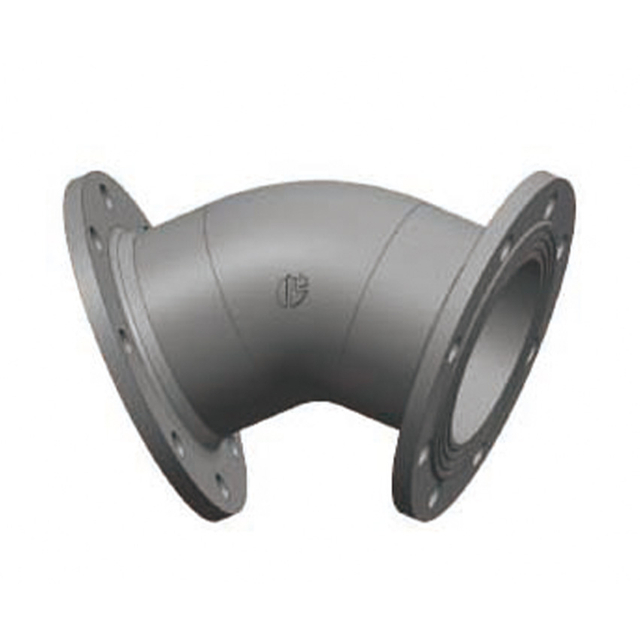

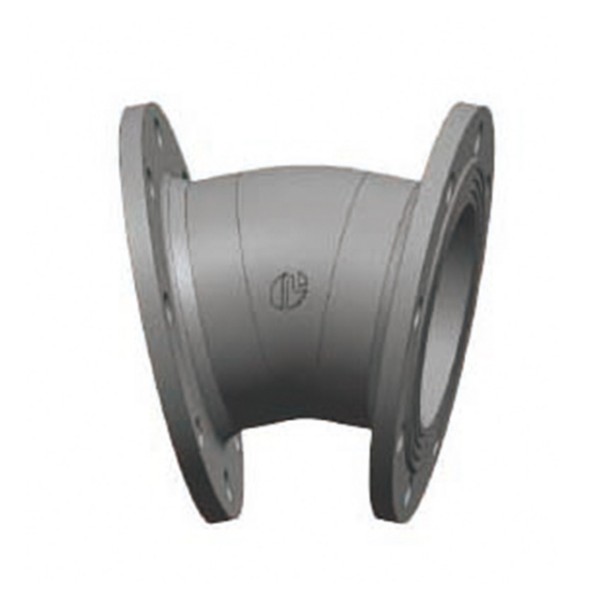

Shanxi Jin Steel Casting Co.,Ltd. propose une gamme de raccords à bride conçus pour prendre en charge ces considérations, en proposant des matériaux et des conceptions adaptés à diverses pressions et types de fluides. L"utilisation de raccords correctement spécifiés, combinée au respect des pratiques d"installation et d"inspection, contribue à maintenir l"intégrité du système, à réduire les interventions de maintenance et à garantir des performances fiables dans le temps.
R : Un raccord à bride est un raccord de tuyau utilisant des brides boulonnées et un joint. Il est couramment utilisé dans les systèmes de tuyauterie haute pression, haute température ou industriels pour faciliter la maintenance et la prévention des fuites.
R : Les raccords à bride utilisent des boulons et des joints pour l"étanchéité, adaptés aux tuyaux plus grands et aux pressions élevées, tandis que les raccords filetés se vissent directement sur les tuyaux, idéaux pour les diamètres plus petits et les applications à basse pression.
R : Les raccords filetés sont généralement limités aux systèmes basse et moyenne pression et aux températures modérées. Les applications à haute pression ou haute température nécessitent des connexions à brides ou soudées.
R : Les facteurs clés incluent le diamètre du tuyau, la pression du système, le type de fluide, la fréquence de maintenance et l"espace d"installation disponible. Les raccords à bride conviennent aux conditions industrielles exigeantes, filetés pour les installations compactes à basse pression.
R : Oui, les raccords à bride permettent de démonter les sections sans couper les tuyaux, simplifiant ainsi l"inspection, le remplacement des joints et la maintenance par rapport aux raccords filetés.
