Pourquoi certains raccords de tuyauterie tombent-ils en panne ? Le choix du matériau décide souvent. De nombreux systèmes utilisent des raccords en fer. Il existe deux types courants.

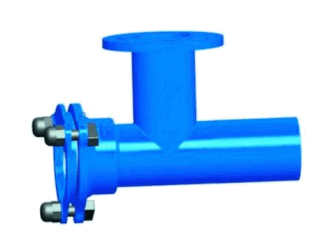

Raccords en fonte ductile et raccords en fonte malléable. Ils se ressemblent. Mais ils se comportent différemment.
Dans cet article, vous découvrirez leur structure, leur force et leurs utilisations.
La principale différence entre la fonte ductile et la fonte malléable commence au niveau microstructural . Les deux matériaux appartiennent à la famille des fontes, mais la forme interne du carbone dans la matrice métallique détermine le comportement de chaque matériau sous contrainte, pression et déformation. Dans les systèmes de tuyauterie et les raccords mécaniques, ces différences structurelles influencent directement la résistance, la résistance aux fissures et la durabilité.
La fonte ductile se caractérise par la présence de nodules de graphite , également appelés graphite sphéroïdal, noyés dans la matrice de fer. Ces petites particules sphériques se forment au cours du processus de coulée lorsque des éléments nodulisants tels que le magnésium sont ajoutés au fer en fusion. La forme sphérique du graphite est essentielle car elle empêche les contraintes de se concentrer le long des arêtes vives ou des éclats, ce qui constitue un problème courant dans d'autres formes de fonte.
Étant donné que le graphite apparaît sous forme de nodules arrondis, les contraintes mécaniques peuvent se propager plus uniformément dans tout le matériau. Au lieu de créer des points faibles, les nodules permettent au métal de fléchir et d'absorber la force , ce qui améliore considérablement la résistance à la traction et aux fissures. En conséquence, les composants en fonte ductile peuvent tolérer les changements de flexion, de vibration et de pression sans défaillance soudaine.
Les principales caractéristiques structurelles de la fonte ductile comprennent :
● Nodules sphériques en graphite qui réduisent la concentration des contraintes à l'intérieur du métal.
● Résistance à la traction améliorée , permettant au matériau de résister à des charges plus élevées.
● Ductilité améliorée , ce qui signifie que le métal peut se déformer avant de se fracturer.
● Meilleure résistance à la fatigue , ce qui est important dans les systèmes exposés à des cycles de contraintes répétés.
Dans les applications pratiques, cette microstructure rend la fonte ductile particulièrement adaptée aux raccords de tuyauterie, aux vannes et aux systèmes d'infrastructure robustes , où la durabilité et la fiabilité structurelle à long terme sont essentielles.
La fonte malléable obtient ses propriétés mécaniques grâce à un arrangement structurel différent de carbone appelé carbone trempé . Contrairement à la fonte ductile, la fonte malléable ne contient pas de nodules de graphite formés lors de la coulée. Au lieu de cela, la structure du carbone se développe grâce à un long processus de traitement thermique , qui transforme la fonte blanche cassante en un matériau plus ouvrable.
Au cours de ce processus, le carbone précipite en amas irréguliers ou en structures en forme de rosette au sein de la matrice de fer. Ces particules de carbone améliorent la capacité du métal à se déformer sans se briser, c"est pourquoi le matériau est appelé « malléable ». Cependant, comme les particules de carbone ne sont pas sphériques, elles ne répartissent pas les contraintes aussi efficacement que les nodules de graphite de la fonte ductile.
En conséquence, la fonte malléable offre une ductilité et une résistance modérées, mais ses performances structurelles sous de lourdes charges sont généralement inférieures à celles de la fonte ductile.
Les caractéristiques microstructurales importantes de la fonte malléable comprennent :
● Tempérer les amas de carbone créés par recuit plutôt que par moulage.
● Ductilité améliorée par rapport à la fonte grise , rendant le matériau moins cassant.
● Bonne usinabilité , permettant de fabriquer des raccords filetés précis et des formes complexes.
● Résistance à la traction modérée , suffisante pour de nombreuses applications standards de plomberie et de mécanique.
Cette structure rend la fonte malléable bien adaptée aux petits composants et aux raccords filetés , où une mise en forme et une usinabilité précises sont plus importantes qu'une résistance extrême.
Pour mieux comprendre en quoi ces deux matériaux diffèrent, le tableau ci-dessous résume leurs structures internes en carbone et le comportement mécanique qui en résulte.
Propriété | Fonte Ductile | Fonte malléable |
Structure en carbone | Nodules de graphite sphériques | Tempérer les amas de carbone |
Répartition des contraintes | Excellente dispersion des contraintes | Dispersion modérée des contraintes |
Résistance aux fissures | Haute résistance à la formation de fissures | Résistance inférieure à celle de la fonte ductile |
Flexibilité | Haute ductilité et capacité de déformation | Ductilité modérée |
Utilisation typique | Pipelines industriels et raccords lourds | Raccords de plomberie et petits composants |
Le point le plus important à retenir est que la forme du graphite affecte directement les performances mécaniques . Le graphite sphérique permet à la fonte ductile de résister à la fissuration et de supporter des charges plus élevées, tandis que le carbone aggloméré dans la fonte malléable offre une flexibilité exploitable mais avec une résistance structurelle moindre.
Bien que la fonte ductile et la fonte malléable puissent sembler similaires dans les produits finis tels que les raccords de tuyauterie, leurs processus de fabrication sont fondamentalement différents . Ces méthodes de production influencent non seulement les propriétés des matériaux, mais affectent également la vitesse de production, l'évolutivité et le coût.
Les raccords en fonte ductile sont fabriqués selon un processus de coulée qui modifie la structure interne de la fonte en fusion avant qu'elle ne se solidifie. L'étape critique de ce processus est l'ajout d' éléments nodulisants , le plus souvent du magnésium ou du cérium. Ces éléments modifient la façon dont le carbone précipite pendant le refroidissement, provoquant la formation de nodules sphériques plutôt que de flocons dans le graphite.
Les étapes de production de base comprennent généralement :
1. Faire fondre le fer brut et les éléments d’alliage dans un four.
2. Ajout de magnésium ou d'autres agents nodulisants au métal fondu.
3. Coulage du métal traité dans des moules pour tuyaux ou raccords.
4. Refroidissement et solidification , au cours desquels se forment des nodules de graphite.
5. Opérations de finition , telles que l'usinage ou le revêtement.
Étant donné que le graphite nodulaire se forme pendant l’étape de coulée elle-même, la production de fonte ductile est relativement efficace et adaptée à une fabrication à grande échelle. Cette efficacité est l’une des raisons pour lesquelles les composants de raccords en fonte ductile sont largement utilisés dans les infrastructures municipales et les systèmes de tuyauterie industrielle.
Les principaux avantages de cette méthode de production comprennent :
● Cycles de production plus rapides par rapport aux fers traités thermiquement.
● Propriétés mécaniques constantes sur de grands lots.
● Fabrication de masse rentable pour les applications industrielles.
La production de fonte malléable implique une séquence d’étapes plus complexe car la microstructure souhaitée ne peut pas se former directement lors de la coulée. Au lieu de cela, les fabricants doivent d’abord créer de la fonte blanche , qui contient des carbures de fer fragiles.
Une fois la coulée terminée, le matériau subit un processus de recuit prolongé , qui transforme la structure interne en carbone en carbone trempé.
Les étapes typiques comprennent :
● Moulage de composants en fonte blanche.
● Chauffage des pièces moulées dans un four à très haute température.
● Maintenir ces températures pendant une période prolongée (souvent plusieurs heures ou jours).
● Refroidir lentement le matériau pour permettre la transformation du carbone.
Ce traitement thermique décompose les carbures fragiles et redistribue le carbone en petits amas dans la matrice métallique. Le résultat est un matériau plus flexible et usinable que la fonte standard.
En raison du long processus de recuit, la production de fonte malléable a tendance à être plus lente et plus gourmande en énergie que la coulée de fonte ductile.
Les différentes méthodes de fabrication ont des implications significatives sur l’efficacité et les coûts de production. Les raccords en fonte ductile peuvent souvent être produits plus rapidement et de manière plus économique car la structure de graphite souhaitée se forme directement lors de la coulée, éliminant ainsi le besoin de longs cycles de traitement thermique.
La comparaison ci-dessous met en évidence ces différences de production :
Facteur de fabrication | Fonte Ductile | Fonte malléable |
Méthode de production primaire | Traitement nodulisant pendant la coulée | Coulée suivie d"un recuit |
Exigence de traitement thermique | Minimal | Un recuit approfondi est nécessaire |
Vitesse de production | Plus rapide | Ralentissez |
Consommation d"énergie | Inférieur | Plus haut |
Échelle de fabrication typique | Production industrielle à grande échelle | Raccords de précision plus petits |
Ces différences expliquent pourquoi la fonte ductile est devenue de plus en plus courante dans les grands projets d'infrastructure et les systèmes de pipelines industriels , où l'efficacité de la production et la résistance structurelle sont toutes deux des considérations cruciales. Pendant ce temps, la fonte malléable reste largement utilisée pour les petits raccords filetés et les composants mécaniques , où l'usinabilité et la précision dimensionnelle sont importantes.
Lors de l'évaluation des raccords de tuyauterie pour les systèmes industriels ou d'infrastructure, les performances mécaniques sont souvent le facteur le plus critique. Les ingénieurs comparent généralement les matériaux en fonction de leur résistance, de leur flexibilité, de leur tolérance à la pression et de leur durabilité sous des contraintes répétées. Bien que les deux matériaux appartiennent à la famille des fontes, le comportement mécanique d'un raccord en fonte ductile diffère sensiblement de celui d'un raccord en fonte malléable en raison des différences dans la structure du graphite et dans les méthodes de production. Ces variations influencent la manière dont les raccords réagissent à la tension, aux forces de flexion, à la pression interne et aux charges opérationnelles à long terme.
La résistance à la traction mesure la force de traction maximale qu’un matériau peut supporter avant de se briser. Dans cette catégorie, la fonte ductile surpasse généralement la fonte malléable car ses nodules de graphite sphériques répartissent les contraintes plus uniformément dans la matrice métallique. Cette structure interne réduit le risque d’apparition de fissures et permet au matériau de supporter des charges plus élevées.
En termes d'ingénierie pratique, la résistance à la traction de la fonte ductile se situe généralement entre 60 000 et 120 000 psi , selon la qualité et le traitement. La fonte malléable offre généralement une plage légèrement inférieure, souvent autour de 50 000 à 90 000 psi . Bien que les deux matériaux offrent une résistance suffisante pour de nombreux systèmes mécaniques, la fonte ductile tend à offrir une plus grande marge de sécurité pour les applications exigeantes telles que les infrastructures de pipelines lourdes ou les équipements industriels.
Vous trouverez ci-dessous une comparaison simplifiée des caractéristiques de performance en traction :
Propriété mécanique | Raccords en fonte ductile | Raccords en fonte malléable |
Résistance à la traction typique | 60 000 à 120 000 psi | 50 000 à 90 000 psi |
Répartition des contraintes | Excellent grâce aux nodules de graphite | Modéré en raison des grappes de carbone tempérées |
Résistance à l"amorçage des fissures | Haut | Modéré |
Aptitude aux charges structurelles lourdes | Très approprié | Convient aux charges modérées |
En raison de ces propriétés, les raccords en fonte ductile sont fréquemment sélectionnés pour les systèmes où la résistance structurelle et les marges de sécurité sont critiques.
La ductilité fait référence à la capacité d'un matériau à se déformer sous contrainte sans se fracturer . Cette propriété est particulièrement importante dans les systèmes de tuyauterie soumis à des vibrations, des changements de température ou des charges changeantes. La structure en graphite nodulaire à l’intérieur de la fonte ductile permet au métal de s’étirer, de se plier ou de se tordre tout en conservant son intégrité structurelle.
En revanche, la fonte malléable offre également une flexibilité par rapport à la fonte traditionnelle, mais ses amas de carbone irréguliers ne répartissent pas les contraintes aussi efficacement. En conséquence, même si la fonte malléable peut tolérer une déformation modérée, elle peut ne pas fonctionner aussi bien sous des contraintes mécaniques extrêmes ou des forces de flexion soudaines.
Plusieurs comportements structurels illustrent cette différence :
● Raccords en fonte ductile
○ Peut résister à une flexion importante sans se fissurer car les contraintes se propagent autour des nodules de graphite.
○ Maintenez l'intégrité structurelle sous des charges dynamiques telles que des vibrations ou des pipelines déplacés.
○ Offre une meilleure tolérance à la déformation avant d’atteindre le point de fracture.
● Raccords en fonte malléable
○ Offre une flexibilité raisonnable pour les petits composants filetés.
○ Fonctionne bien dans les applications nécessitant une flexion ou une mise en forme modérée.
○ Peut développer des fissures plus tôt lorsqu'il est exposé à des contraintes de traction élevées ou à des déformations répétées.
Cette différence de ductilité explique pourquoi la fonte ductile est couramment utilisée dans les grands systèmes d'infrastructure , tandis que la fonte malléable est souvent utilisée pour les raccords mécaniques plus petits.
La résistance à la pression interne est une autre considération essentielle pour les raccords de tuyauterie. Les matériaux qui combinent une résistance élevée à la traction et une ductilité sont généralement plus efficaces pour gérer la pression interne du fluide sans fuite ni défaillance.
Les raccords en fonte ductile démontrent souvent une capacité de pression plus élevée car leur structure en graphite nodulaire permet au métal de résister aux forces d'expansion internes. Par exemple, certains raccords en fonte ductile de classe 300 peuvent résister à des pressions approchant 500 PSI dans des systèmes correctement conçus. Les raccords en fonte malléable, bien que toujours fiables, fonctionnent généralement à des limites de pression légèrement inférieures en fonction de leur taille et de leur classification.
Les principaux facteurs de gestion de la pression comprennent :
● Épaisseur de paroi et conception des raccords
● Résistance à la traction du matériau de base
● Capacité du matériau à résister à la formation de fissures sous contrainte interne
Dans les systèmes de canalisations industrielles transportant de l"eau, des produits chimiques ou des fluides comprimés, la tolérance de pression plus élevée des raccords en fonte ductile peut améliorer la fiabilité et réduire le risque de défaillance structurelle.
Les systèmes mécaniques subissent souvent des cycles de chargement répétés, des changements brusques de pression ou des chocs mécaniques externes. Dans ces environnements, la résistance à la fatigue devient une propriété matérielle importante.
La fonte ductile est largement reconnue pour sa capacité à absorber l’énergie des impacts et des contraintes répétées. Les nodules de graphite à l’intérieur du matériau agissent comme de petits absorbeurs de contraintes, permettant au métal de dissiper l’énergie plutôt que de la concentrer en un seul endroit. Cette propriété améliore à la fois la résistance aux chocs et la durabilité à long terme en fatigue.
La fonte malléable offre également une solide durabilité et fonctionne bien dans de nombreuses applications mécaniques standard. Cependant, sa résistance à la fatigue peut être moindre lorsqu’il est exposé à de lourdes charges industrielles ou à des vibrations constantes.
En résumé, la fonte ductile fonctionne généralement mieux dans les environnements où les raccords doivent résister :
● Cycles de pression répétés
● Vibrations mécaniques
● Forces d'impact soudaines
● Longues durées de vie opérationnelles avec un minimum de maintenance
Ces avantages expliquent pourquoi les raccords en fonte ductile sont souvent préférés pour les systèmes d'infrastructure, les pipelines industriels lourds et les composants de machines soumis à des contraintes dynamiques.
Les caractéristiques de performance de chaque matériau influencent naturellement l’endroit où il est le plus couramment utilisé. Bien que les deux matériaux apparaissent dans les systèmes de tuyauterie, leurs applications typiques reflètent des différences en termes de résistance, d"usinabilité et de durabilité structurelle.
En raison de leur résistance et de leur tolérance à la pression, les raccords en fonte ductile sont largement utilisés dans les systèmes industriels et d'infrastructures à grande échelle . Ces systèmes nécessitent des composants capables de fonctionner de manière fiable sous des contraintes élevées, des charges fluctuantes et des conditions environnementales exigeantes.
Les applications industrielles typiques comprennent :
● Réseaux municipaux de distribution d'eau Les systèmes de transport d'eau nécessitent des raccords durables capables de supporter une pression continue et une longue durée de vie. La solidité et la résistance à la corrosion de la fonte ductile la rendent bien adaptée à ces réseaux d'infrastructures.
● Pipelines industriels Les usines de fabrication, les installations chimiques et les systèmes de traitement s'appuient souvent sur des raccords en fonte ductile pour connecter les tuyaux transportant des liquides ou des gaz sous une pression importante.
● Composants mécaniques et d'équipement Les vannes, corps de pompe, crépines et autres pièces mécaniques robustes sont fréquemment fabriqués en fonte ductile en raison de sa résistance à la fatigue et de sa stabilité structurelle.
La combinaison de résistance, de ductilité et d'efficacité de fabrication fait de la fonte ductile un matériau idéal pour les grands raccords de tuyauterie porteurs et les pièces d'équipement industriel..
Les raccords en fonte malléable restent largement utilisés dans les industries où un usinage de précision et une résistance modérée sont plus importants qu'une capacité de charge extrême. L'usinabilité du matériau permet aux fabricants de produire des composants filetés avec des dimensions précises et des finitions lisses.
Les applications courantes incluent :
● Raccords de plomberie filetés De nombreux systèmes de plomberie utilisent des coudes, des tés et des raccords en fonte malléable car le matériau s'usine facilement et forme des connexions filetées fiables.
● Raccords de conduite de gaz Les systèmes de distribution de gaz résidentiels et commerciaux utilisent souvent des raccords en fonte malléable qui offrent une résistance adéquate pour des niveaux de pression modérés.
● Conduits électriques et matériel mécanique Les boîtes de jonction, les connecteurs de conduits, les supports et autres composants matériels utilisent fréquemment de la fonte malléable en raison de sa formabilité et de sa rentabilité.
Ces applications démontrent comment la fonte malléable fonctionne mieux dans des composants plus petits qui nécessitent une fabrication de précision plutôt qu'une résistance structurelle extrême..
Dans l’ensemble, les deux matériaux jouent un rôle important dans les systèmes de tuyauterie modernes. Les raccords en fonte ductile ont tendance à dominer dans les infrastructures industrielles à grande échelle , tandis que les raccords en fonte malléable continuent de servir de manière fiable dans les applications de plomberie, de quincaillerie et de mécanique où l'usinabilité et la résistance modérée sont suffisantes.
Les raccords en fonte ductile et malléable sont utilisés dans de nombreux systèmes de tuyauterie. Un raccord en fonte ductile offre une résistance et une tolérance à la pression plus élevées. La fonte malléable convient aux pièces plus petites.
Comprendre ces différences permet de choisir des raccords fiables.
Shanxi Jin Steel Casting Co.,Ltd. fournit des raccords en fer durables avec une qualité et un support constants.
R : Un raccord en fonte ductile est un raccord de tuyauterie en fonte nodulaire, conçu pour une résistance élevée, une résistance à la pression et une durabilité élevées dans les systèmes de tuyauterie industrielle.
R : Oui. Un raccord en fonte ductile offre généralement une résistance à la traction plus élevée et une meilleure résistance à la fatigue que les raccords en fonte malléable.
R : Un raccord en fonte ductile est préféré dans les canalisations à haute pression, les systèmes d'eau municipaux et les applications industrielles lourdes.
R : Les raccords en fonte malléable sont couramment utilisés pour les composants de plomberie filetés car ils offrent une bonne usinabilité et une résistance modérée.
