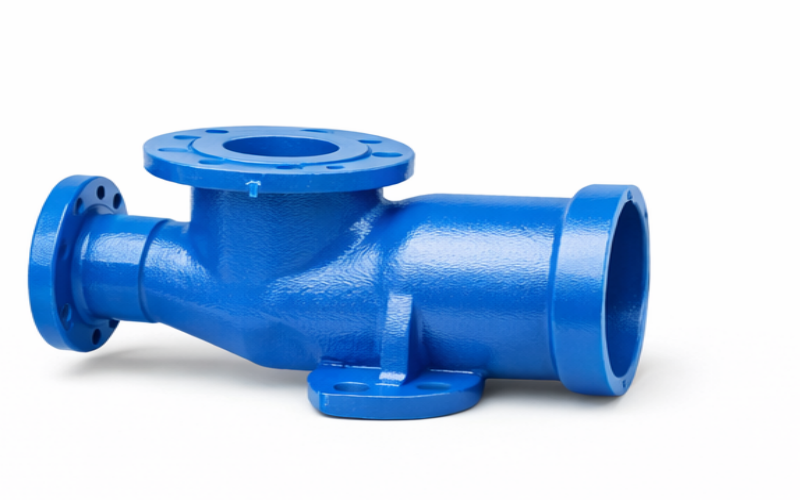

Lorsque quelqu'un demande quelle est la taille d'un raccord en fonte ductile , la réponse est rarement un seul chiffre. La taille dépend du type de raccord, du style de connexion et des besoins du travail. Dans cet article, vous découvrirez les gammes de tailles courantes, les dimensions clés au-delà de la taille nominale et comment choisir le bon raccord pour un véritable projet de pipeline.
Lorsque les acheteurs posent des questions sur les tailles des raccords en fonte ductile, ils souhaitent généralement connaître la plage de diamètres nominaux avant toute autre chose. Dans la pratique, ces raccords sont disponibles sur une large gamme, avec de petites tailles spécialisées pour le bas de gamme et de grandes tailles de canalisations utilisées dans les systèmes d'eau et d'infrastructures pour le haut de gamme. Une plage de référence pratique est d'environ 2 pouces à 64 pouces , tandis que de nombreuses applications standard se situent dans les bandes médianes les plus couramment stockées plutôt que dans les extrêmes. Le point clé est que la taille nominale offre aux acheteurs un premier filtre rapide, mais elle ne définit pas entièrement si un raccord fonctionnera dans une installation réelle.
Plage de référence typique | Ce que cela indique habituellement |
2"–2,5" | Applications spécialisées plus petites ou en espace confiné |
3"–48" | Gamme grand public pour de nombreuses spécifications de raccords standard |
54"–64" | Projets de grand diamètre où les conceptions compactes sont souvent plus pertinentes |
Les tailles disponibles ne sont pas uniformes pour tous les produits de raccords en fonte ductile. Une norme de raccords à corps entier peut couvrir une gamme grand public, tandis que les raccords compacts peuvent s"étendre plus loin dans des diamètres plus grands et que les produits rainurés peuvent s"arrêter plus tôt car ils sont destinés à des conditions de service différentes. C"est pourquoi deux produits décrits simplement comme des « raccords en fonte ductile » peuvent ne pas être proposés dans la même gamme de dimensions. Un coude, un té, un cône, un raccord de dérivation ou un adaptateur peuvent également avoir leurs propres limites de disponibilité, même lorsqu"ils appartiennent tous à la même famille de produits plus large. En d’autres termes, la disponibilité des tailles dépend de la conception du produit et des normes applicables, et pas seulement du type de matériau.
Sur les pages produits, la « taille » ne doit jamais être lue uniquement comme un diamètre nominal. Les acheteurs doivent également examiner les dimensions qui affectent l"ajustement et l"installation, telles que le diamètre extérieur, le perçage des brides, le nombre de trous de boulons, le cercle de boulons et la section du mur. Un raccord de 6 pouces, par exemple, peut encore nécessiter une vérification des dimensions d"extrémité et de la géométrie de connexion avant de correspondre au reste de la ligne. C"est pourquoi la bonne taille est en réalité une combinaison de dimensions de tuyau, de type de raccord et de détails de connexion plutôt qu"un simple numéro sur une page de catalogue.
Les tailles de raccords en fonte ductile sont mieux comprises par type de produit, car le même diamètre nominal n"entraîne pas la même logique de sélection pour tous les styles de connexion. La gamme de tailles peut varier en fonction de la conception du raccord, de la norme utilisée et du rôle que joue le raccord dans le système. Cela signifie que les acheteurs doivent lire la taille à travers le prisme de la fonction du produit dans le pipeline, et non comme un numéro autonome.
Type de produit | Où il est couramment utilisé | Sur quelle taille la sélection doit-elle se concentrer |
Raccords à douille | Raccordements directs des tuyaux dans les conduites de distribution | Taille de la série plus dimensions de branche ou de transition |
Raccords à brides | Interfaces de vannes, pompes et équipements | Taille nominale plus perçage de la bride et accès aux boulons |
Joint mécanique et raccords express | Installations nécessitant un montage sécurisé et une adaptabilité | Diamètre plus méthode d"étanchéité et disposition des joints |
Adaptateurs, joints de démontage et raccords | Points de transition et emplacements de maintenance | Faire correspondre les dimensions sur des connexions différentes |
Les raccords à douille sont généralement utilisés lorsque la conduite nécessite une connexion directe entre le tuyau et le raccord qui permet un assemblage efficace dans les réseaux de distribution d"eau ou similaires. Dans ces cas-là, les acheteurs commencent souvent par la taille de la ligne, mais cela ne représente qu’une partie de la décision. Un coude à douille peut sembler simple car il suit le diamètre de course, mais un té à douille ou un cône introduit immédiatement une autre variable : la taille de sortie ou de réduction. C"est pourquoi lors d"un contrôle dimensionnel des raccords à emboîtement, il convient toujours de déterminer si le raccord conserve le même chemin d"écoulement ou s"il le modifie. Si le raccord bifurque, réduit ou redirige la ligne, la question de taille utile devient « quelles sont les dimensions d"entrée et de sortie ensemble ? » plutôt que « quelle est la taille nominale ? »
Les raccords à bride sont généralement sélectionnés lorsque des connexions rigides et boulonnées sont nécessaires, en particulier autour des vannes, des pompes, des compteurs et d"autres raccords d"équipement. Ici, la sélection de la taille est plus exigeante car le raccord doit s"aligner non seulement avec le tuyau mais également avec la face de l"équipement d"accouplement. Le nombre de trous de boulons, les dimensions des cercles de boulons et les détails des faces des brides deviennent des points de contrôle pratiques. Un raccord peut correspondre à la taille de la ligne et rester inadapté si le motif de la bride ne s"aligne pas avec le point de connexion. En termes pratiques, le dimensionnement des raccords à bride concerne autant la précision dimensionnelle que le diamètre, car l"accès à l"installation et l"alignement des boulons affectent directement la réalisation efficace de l"assemblage sur site.
Les catégories de joints mécaniques et de raccords express sont souvent prises en compte lorsque l"installation doit équilibrer un assemblage sécurisé et une adaptabilité sur site. Ils sont utiles lorsque le site exige un serrage contrôlé, une étanchéité fiable et une certaine flexibilité dans la manière dont la connexion est réalisée. Pour cette raison, la sélection de la taille de ces produits doit inclure un diamètre supérieur au diamètre nominal du tuyau. Les acheteurs doivent également réfléchir à la méthode d’étanchéité, à la manière dont le joint est assemblé et à savoir si l’environnement d’installation rend un style de joint plus pratique qu’un autre. Ceci est particulièrement important lorsque les raccords sont utilisés dans des espaces restreints, dans des travaux de rénovation ou dans des systèmes où la cohérence des performances des joints est tout aussi importante que le diamètre estampé sur le produit.
Certains produits de raccords en fonte ductile sont particulièrement importants non pas le long des pipelines droits, mais aux endroits où les systèmes se connectent, changent ou doivent être entretenus ultérieurement. Les adaptateurs, les joints de démontage et les accouplements entrent dans ce groupe. Leur rôle de dimensionnement est lié à la transition et à la maintenance : connecter des extrémités différentes, s"adapter aux tolérances d"assemblage ou permettre le retrait futur des équipements adjacents. Cela les rend particulièrement pertinents dans les portefeuilles de produits réels, car ils résolvent des problèmes de connexion pratiques que les coudes et les tés standards ne résolvent pas. Lors du choix des tailles dans cette catégorie, les acheteurs doivent penser en termes d"interfaces correspondantes sur l"ensemble du point de connexion plutôt que de traiter le produit comme un simple raccord avec un seul diamètre de ligne.
Le diamètre nominal est le premier filtre dans la sélection des raccords en fonte ductile, mais il ne constitue jamais une image dimensionnelle complète. Un raccord peut correspondre à la taille de la canalisation et ne pas convenir au raccordement si sa géométrie d"extrémité ou la disposition de son raccordement ne convient pas à l"installation. C"est pourquoi l"examen dimensionnel doit aller au-delà de la taille du titre sur la page du produit.
La taille directe n"est qu"une partie de la décision, car de nombreux raccords font plus que prolonger la ligne. Un coude change de direction, un té crée une branche et un réducteur ou un cône change le débit d"un diamètre à un autre. Dans tous ces cas, les acheteurs doivent considérer le raccord comme un ensemble de dimensions liées plutôt que comme une taille nominale unique. Un té, par exemple, peut avoir une taille de parcours et une taille de branchement différente, tandis qu"un raccord réducteur doit être vérifié aux deux extrémités pour confirmer les travaux de transition avec les sections de tuyaux environnantes. La même logique s"applique au type d"extrémité : même lorsque le diamètre nominal semble correct, la forme de connexion détermine toujours si le raccord s"adaptera au reste du système.
Dimension à vérifier | Pourquoi c"est important dans la sélection |
Type de fin | Confirme si le raccord correspond à la méthode de connexion prévue |
Taille de la série | Définit la dimension de la ligne principale passant par le raccord |
Taille de la branche ou du point de vente | Détermine si les tés et les raccords de dérivation conviennent au décollage requis |
Réduire les dimensions | Assure une transition en douceur entre des tailles de tuyaux inégales |
Diamètre extérieur | Affecte l"ajustement réel au point de connexion |
Pour les raccords à brides, les adaptateurs de bride et les joints de démontage, la révision dimensionnelle devient encore plus pratique. Un raccord n"est pas vraiment « de la bonne taille » à moins que le modèle de boulon, la face de la bride et la disposition des connexions ne fonctionnent tous ensemble.
Avant d"approuver un raccordement à bride, les acheteurs doivent généralement vérifier :
● modèle de trou de boulon
● dimensions du cercle de boulons
● compatibilité des faces de bride
● espace d'accès pour le montage et le serrage
Ces contrôles sont particulièrement importants là où le raccord rencontre des vannes, des pompes ou des composants amovibles, car la précision de la connexion affecte non seulement l"installation mais également l"accès à la maintenance future.
Le choix du bon raccord en fonte ductile commence par le travail que la ligne doit effectuer, et non par une page de catalogue remplie de noms de pièces. La même taille nominale peut néanmoins nécessiter des catégories de raccords différentes selon qu"il s"agit d"un projet de conduite d"eau enterrée, d"un raccordement de pompe, d"un point de branchement ou d"une transition entre des diamètres inégaux.
L"application affecte le choix des raccords, car chaque système exerce une pression sur une partie différente de la conception. Dans une conduite d"alimentation en eau, la priorité peut être une connexion fiable sur de longues distances et des changements de direction standard. Dans le domaine des eaux usées ou des eaux pluviales, la durabilité, la disposition des conduites et l"environnement de service peuvent pousser la sélection vers des raccords mieux adaptés à la géométrie du système et à la méthode d"installation. Les projets d"irrigation et de protection contre les incendies peuvent également modifier les priorités, en particulier lorsque l"espace, l"accès ou des points de connexion spécifiques comptent plus que la simple continuité directe. L’essentiel n’est pas de lister les applications pour elles-mêmes, mais d’utiliser d’abord l’application pour affiner la catégorie appropriée. Une fois cette catégorie claire, la question de la taille devient plus simple et plus précise.
Un processus de sélection pratique pose avant tout une question : que se passe-t-il à ce stade du processus ? Un raccord utilisé pour changer de direction n'est pas choisi de la même manière qu'un raccord utilisé pour créer une dérivation, se raccorder à un équipement, réduire la taille d'un tuyau ou permettre un accès de maintenance ultérieur. C'est pourquoi les acheteurs doivent adapter le type de raccord à la fonction du point de connexion plutôt que de supposer que chaque décision de taille commence et se termine par le diamètre nominal.
Point de connexion dans le système | Meilleur focus de sélection |
Changement de direction | Choisissez un virage en fonction de la taille de la ligne et de l"angle de disposition |
Connexion de branche | Vérifiez à la fois la taille du parcours et la taille de la prise de branchement. |
Raccordement de l"équipement | Vérifier les dimensions des brides, l"accès aux boulons et la précision des connexions |
Transition de taille | Confirmer la réduction des dimensions aux deux extrémités |
Point de maintenance ou de dépose | Envisagez de démonter ou de produits de type adaptateur qui prennent en charge un accès futur |
Cette approche fait passer le lecteur d"une recherche générale telle que « quelles sont les dimensions des raccords en fonte ductile » à une décision au niveau du produit. Cela reflète également la manière dont la véritable sélection de raccords fait la distinction entre les tailles droites, les configurations réductrices et les dimensions à bride plutôt que de traiter tous les raccords comme interchangeables.
Avant d"envoyer une demande, les acheteurs doivent confirmer un bref ensemble de détails qui affectent directement si le raccord fonctionnera sur le terrain.
● Taille nominale : confirmez la taille de la conduite requise par la conception du pipeline.
● Catégorie de raccord : identifiez si le travail nécessite un raccord coudé, en T, conique, à bride, un adaptateur ou un autre type de connexion.
● Dimensions de dérivation ou de réduction : vérifiez toutes les dimensions inégales lorsque le raccord change de chemin d'écoulement ou de taille de tuyau.
● Détails des brides et des boulons : vérifiez le nombre de trous de boulons, la disposition des cercles de boulons et la compatibilité des brides lorsque des connexions boulonnées sont impliquées.
● Conditions de service et espace d'installation : confirmez la pression de service, les exigences en matière de joints et si le site permet au raccord d'être assemblé et entretenu correctement.
Lorsque des exigences de pression ou de bride s"appliquent, cette liste de contrôle devient encore plus importante, car une demande correcte doit décrire l"état de service aussi clairement que le diamètre nominal.
Les raccords en fonte ductile sont disponibles dans de nombreuses tailles, mais le bon choix dépend du type de raccord, des détails de connexion et des besoins du projet. La meilleure sélection prend en charge l’ensemble du système de canalisations, et pas seulement le diamètre des canalisations. Shanxi Jin Steel Casting Co.,Ltd. propose des gammes de produits de raccords en fonte ductile et de tuyaux en fonte ductile, ainsi qu'un support technique et un service axé sur les applications, ce qui rend la sélection de la taille plus pratique pour les projets d'eau, d'égouts, d'eaux pluviales, d'irrigation et de protection incendie.
R : Un raccord en fonte ductile correspond généralement aux dimensions nominales standard des tuyaux, mais la plage exacte dépend du type de produit et de la norme applicable.
R : Non. Un raccord en fonte ductile peut varier en fonction de la conception à douille, à bride, à joint mécanique ou à réduction, donc la taille nominale seule ne suffit pas.
R : Pour tout raccord en fonte ductile , vérifiez le type d'extrémité, les dimensions des branches, le perçage des brides, la disposition des boulons et les conditions d'installation.
