Les pipelines et les systèmes de tuyauterie constituent l'épine dorsale d'innombrables applications industrielles, commerciales et résidentielles, mais la variété des raccords crée souvent de la confusion. Le choix du bon composant, qu'il s'agisse d'un coude, d'un té, d'un réducteur ou d'un raccord à bride , affecte l'efficacité du débit, la pression du système et la fiabilité à long terme. Comprendre les différences entre ces quatre types de noyaux permet d'éviter les problèmes courants tels que les fuites, les turbulences ou l'usure des équipements. Les lecteurs obtiendront des informations pratiques sur les fonctions des raccords, la compatibilité des matériaux, les meilleures pratiques d'installation et la manière dont les raccords à bride offrent à la fois durabilité et accès à la maintenance dans des environnements industriels ou à haute pression.
Les raccords directionnels, communément appelés coudes, sont conçus pour rediriger le flux de fluide sans modifier le diamètre du tuyau. Les configurations standard incluent des coudes à 45°, 90° et 180°, chacun produisant des caractéristiques de turbulence et de pression différentes au sein du pipeline. Les coudes à long rayon (1,5 × diamètre du tuyau) minimisent les pertes par frottement, tandis que les coudes à court rayon (1 × diamètre) sont préférés dans les configurations à espace restreint mais génèrent des pertes de charge plus élevées. Les coudes à brides, souvent fabriqués en acier inoxydable 316, permettent des connexions boulonnées pour les canalisations industrielles, facilitant ainsi la maintenance sans démontage.
Tableau : Comparaison des types de coudes
Type de coude | Rayon de la ligne centrale | Chute de pression typique | Application idéale |
Rayon court 90° | 1×D | Haut | Espaces restreints, conduites à faible débit |
Long rayon 90° | 1,5×D | Modéré | Pipelines standards, érosion réduite |
Coude de retour à 180° | 1×D | Très élevé | Flux inversé, serpentins de chauffage |
Conseil de pro : assurez-vous que l'épaisseur de la paroi du coude correspond à la pression nominale du pipeline. Un mauvais alignement peut créer des zones de cavitation qui érodent les surfaces métalliques au fil du temps.
Les raccords de dérivation divisent ou fusionnent efficacement les flux de fluides. Les tés standard sont égaux ou réducteurs, ces derniers ajustant le diamètre du débit de dérivation pour maintenir la pression du système. Les raccords en Y offrent des angles plus doux, réduisant ainsi les turbulences dans les applications sensibles. Les croix, bien que moins courantes, supportent des connexions à quatre voies mais imposent des contraintes structurelles plus élevées à l"intersection, nécessitant une épaisseur de paroi renforcée. Les installations à haute pression privilégient souvent les tés à brides pour faciliter les connexions sécurisées à base de boulons, ce qui simplifie l"inspection et la maintenance.
Conseil de pro : évitez d'utiliser des croisements dans des pipelines à grande vitesse où les turbulences peuvent éroder rapidement les joints ; envisagez des raccords en Y ou des tés doubles pour réduire les perturbations du débit.
Les réducteurs sont essentiels pour connecter des tuyaux de différents diamètres. Les réducteurs concentriques alignent les lignes centrales, ce qui est idéal pour les lignes verticales, tandis que les réducteurs excentriques empêchent l"emprisonnement d"air dans les canalisations horizontales. Les adaptateurs de type cloche, que l"on trouve généralement dans les systèmes en cuivre ou PEX, créent des transitions douces sans introduire de brusques fluctuations de pression. Une taille correcte est essentielle ; une mauvaise sélection peut réduire l’efficacité de la pompe ou introduire de la cavitation.
Liste de contrôle pour choisir un réducteur :
● Déterminer les exigences en matière de débit et de chute de pression.
● Sélectionnez concentrique ou excentrique en fonction de l'orientation du pipeline.
● Confirmer la compatibilité des matériaux (par exemple, acier inoxydable 316 pour les fluides corrosifs).
● Inspectez les surfaces internes pour vérifier leur douceur afin d'éviter les turbulences.

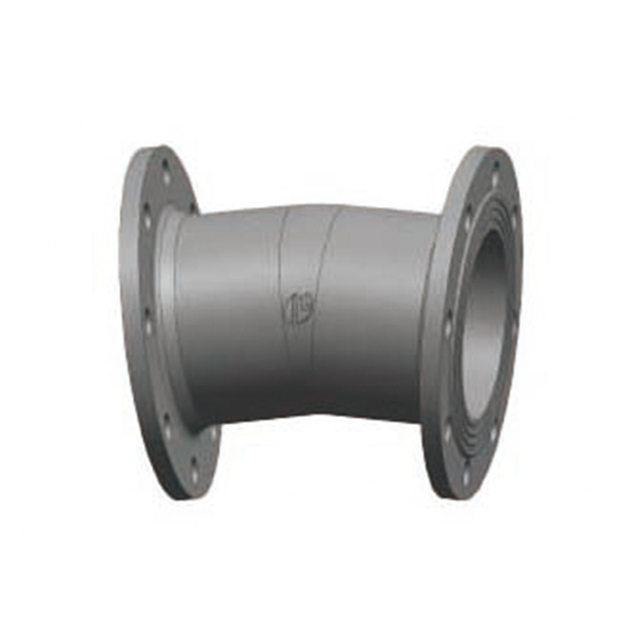

Les raccords de jonction fournissent des connexions de tuyaux sécurisées ou des capuchons d"extrémité. Les accouplements, qu"ils soient coulissants ou filetés, créent des joints semi-permanents, tandis que les raccords-unions permettent un démontage facile. Les raccords à bride utilisent des boulons et des joints pour maintenir un joint étanche, en particulier sous haute pression. Un séquencement correct du couple et le placement des joints toriques sont essentiels pour éviter les fuites. La qualité des filetages doit être conforme aux normes SAE ou ISO pour garantir la fiabilité à long terme des canalisations industrielles.
Les raccords à bride en acier inoxydable offrent un avantage unique par rapport aux raccords et aux raccords-unions en permettant un accès de maintenance modéré sans démontage complet des canalisations. Contrairement aux joints soudés permanents, les brides s'appuient sur des connexions boulonnées et des joints pour maintenir leur intégrité à haute pression, ce qui les rend adaptées aux applications industrielles et architecturales. Ils s'adaptent à des pressions nominales plus élevées et à des diamètres de tuyaux plus grands, tout en permettant l'inspection ou le remplacement des composants internes avec un temps d'arrêt minimal. Cette flexibilité est particulièrement critique dans les usines de traitement chimique et les systèmes CVC où un accès fréquent peut être nécessaire.
Les raccords à bride sont fabriqués dans une variété de matériaux, notamment l"acier inoxydable 316, l"acier au carbone et le laiton, chacun étant sélectionné en fonction de sa résistance à la corrosion, de sa stabilité thermique et de sa compatibilité avec les fluides. L"acier inoxydable 316, à haute teneur en molybdène, excelle dans les environnements riches en chlorures ou marins. Les pressions nominales varient considérablement, généralement exprimées en classe 150-600 ou PN 10-415 bar selon les normes régionales. La conformité aux spécifications SAE, ISO et JIS garantit des performances mécaniques et une sécurité constantes.
Tableau : Type de raccord à bride, pression nominale et application typique
Type de raccord | Matériel | Pression nominale | Application commune |
Bride à souder | Acier inoxydable 316 | PN 415 / Classe 600 | Conduites chimiques haute pression |
Bride à enfiler | Acier au carbone | PN 350 / Classe 300 | Pipelines industriels généraux |
Bride aveugle | Laiton | PN 150 / Classe 150 | Isolation temporaire du pipeline |
Bride à joint à recouvrement | Acier inoxydable | PN 35 / Classe 150 | Accès de maintenance basse pression |
L"installation nécessite une attention particulière aux spécifications de couple, à la séquence des boulons, au placement des joints toriques et à l"alignement des joints. Les faces de bride usinées CNC avec des tolérances au niveau du micron minimisent les irrégularités de surface, améliorant ainsi l"intégrité du joint. Un séquencement incorrect des boulons ou un couple inégal peuvent induire des concentrations de contraintes, provoquant des fuites dans des conditions de haute pression. L"utilisation de clés dynamométriques calibrées et une lubrification appropriée des boulons garantissent une compression uniforme sur les joints. Les coudes et les tés à bride doivent être alignés pour éviter les contraintes de flexion qui pourraient compromettre à la fois l"écoulement et la longévité des joints.
Les raccords à bride offrent des cycles d"inspection prévisibles et une maintenance simple par rapport aux joints soudés ou à compression. Les raccords-unions peuvent être facilement démontés pour un accès à court terme, mais les assemblages à brides permettent de retirer des composants plus gros sans démonter des lignes entières. La durée de vie typique varie de 60 à 80 ans pour les installations en acier inoxydable de haute qualité. Les inspections régulières doivent se concentrer sur l"usure des joints, la tension des boulons et la corrosion au niveau de la face de la bride. Des contrôles visuels combinés à des tests de pression périodiques peuvent détecter les premiers signes de fuite avant qu"une panne du système ne se produise.
Liste de contrôle pour l’inspection de routine des raccords à bride :
● Vérifier l'intégrité du joint et l'historique des remplacements.
● Mesurez le couple des boulons et vérifiez leur desserrage.
● Inspectez les surfaces des brides pour déceler toute corrosion ou piqûre.
● Surveiller les vibrations et l'alignement, en particulier dans les conduites haute pression.
La sélection du raccord approprié commence par l"évaluation de la direction du débit, de la pression et du matériau du tuyau. Les raccords directionnels, tels que les coudes, sont idéaux pour rediriger les pipelines avec un minimum de turbulences, tandis que les raccords de dérivation comme les tés ou les croix distribuent le flux vers plusieurs destinations. Les raccords de réduction doivent être choisis en fonction des transitions de diamètre ; les réducteurs excentriques sont préférés pour les lignes horizontales afin d’éviter les poches d’air. Les raccords d"assemblage, y compris les accouplements, les raccords-unions et les raccords à bride, fournissent des connexions sécurisées sous diverses charges de pression. S"assurer que le matériau (acier inoxydable 316, laiton ou PVC) est compatible avec le fluide transporté préserve l"intégrité du système à long terme.
La transition entre différents matériaux de canalisations introduit des risques de corrosion électrochimique. Les raccords diélectriques et les adaptateurs correctement dimensionnés empêchent les interactions galvaniques entre les métaux tels que le cuivre et l"acier galvanisé. Les connexions PVC ou CPVC vers cuivre doivent utiliser des adaptateurs coulissants ou des raccords filetés avec des joints compatibles. Un alignement et un positionnement corrects des joints toriques sont essentiels pour éviter les fuites et l"usure prématurée.
Les erreurs d"installation proviennent fréquemment de brides mal alignées, d"une sélection incorrecte du rayon de coude ou de normes de filetage mixtes (NPT vs BSP vs ISO). Les réducteurs installés dans une mauvaise orientation peuvent emprisonner de l’air ou réduire l’efficacité du débit. Négliger la compatibilité des épaisseurs de paroi peut compromettre les pressions nominales.
Il est essentiel d’équilibrer le coût initial et les performances à long terme. Les raccords à bride haute performance offrent une tolérance à la pression et une résistance à la corrosion supérieures, réduisant ainsi les coûts de maintenance sur des décennies. Les accouplements ou raccords standard sont moins chers mais peuvent nécessiter une inspection ou un remplacement plus fréquent dans des environnements difficiles. La sélection des matériaux affecte directement le coût du cycle de vie ; l"acier inoxydable 316 offre une longévité dans les systèmes marins ou chimiquement agressifs, tandis que le PVC ou le laiton peuvent suffire pour les applications domestiques basse pression.
Tableau : Comparaison des coûts et des performances
Type de raccord | Matériel | Coût initial | Fréquence d"entretien | Cas d"utilisation idéal |
Raccord à bride | Acier inoxydable 316 | Haut | Faible | Pipelines industriels/haute pression |
Couplage/Union | Acier au carbone | Moyen | Moyen | Standard industriel ou domestique |
Adaptateur coulissant/fileté | PVC/laiton | Faible | Haut | Installations basse pression ou temporaires |
La sélection appropriée des raccords commence par l"analyse des exigences en matière de direction d"écoulement, de volume et de pression du pipeline. Les raccords directionnels tels que les coudes doivent être choisis en fonction du rayon afin de minimiser les turbulences, les coudes à long rayon réduisant la chute de pression dans les systèmes à haut débit. Les raccords de dérivation, y compris les tés et les croix, doivent tenir compte des débits combinés ou divisés pour éviter les déséquilibres de pression. Les réducteurs nécessitent un dimensionnement minutieux ; les réducteurs excentriques sont préférés dans les canalisations horizontales pour éviter les poches d"air et la cavitation.
Tableau : Considérations relatives au débit par type de raccord
Type de raccord | Scénario de débit optimal | Impact de pression | Remarques |
Coude LR 90° | Grand volume et faibles turbulences | Modéré | Le long rayon réduit l"érosion |
Té égal | Flux de succursales équilibré | Minimal | Utilisation dans les lignes multi-destinations |
Réducteur excentrique | Changement de diamètre horizontal | Faible | Empêche le piégeage de l"air |
Accouplement à bride | Jonctions haute pression | Faible | Accès boulonné pour la maintenance |
Conseil de pro : vérifiez toujours la vitesse et la pression nominale du pipeline par rapport aux spécifications du raccord pour éviter une défaillance ou une érosion prématurée.
La compatibilité des matériaux est essentielle pour la longévité et la sécurité. L"acier inoxydable 316 offre une excellente résistance à la corrosion dans les environnements riches en chlorures ou marins, tandis que le laiton convient aux pressions modérées et le PVC gère les fluides à basse pression et chimiquement neutres. Les raccords à bride doivent correspondre au matériau du tuyau pour éviter la corrosion galvanique. Lors de la transition entre les métaux et les plastiques, les unions diélectriques ou les adaptateurs correctement évalués maintiennent la séparation électrique et la compatibilité chimique. La douceur de la surface et la cohérence du diamètre interne influencent davantage l’efficacité du débit et la résistance à l’usure.
Le respect des normes régionales et internationales garantit un fonctionnement sûr. Les normes SAE, NPT/NPTF, BSP, ISO et JIS régissent les formes de filetage, les pressions nominales et les tolérances des garnitures mécaniques. Les systèmes haute pression nécessitent des raccords à brides avec des modèles de boulons, des sièges de joints toriques et des spécifications de joints appropriés. La vérification de la classe ou de la classification PN garantit que les raccords résistent aux pressions de fonctionnement sans fuite. Une documentation appropriée du respect des normes facilite les inspections et la certification industrielles.
La complexité de l"installation influence la fiabilité à long terme. Les raccords-unions offrent un accès rapide pour l"inspection, tandis que les raccords à bride permettent un entretien modéré pour les canalisations de plus grand diamètre. Un séquencement correct du couple, une compression uniforme du joint torique et un alignement du joint empêchent les fuites. Les faces de bride usinées CNC garantissent une planéité au niveau du micron, minimisant les points de contrainte. Des programmes d"inspection réguliers axés sur la tension des boulons, l"usure des joints et l"alignement préservent l"intégrité du système.
Comprendre les quatre principaux types de raccords (directionnels, de dérivation, de réduction et d"assemblage) permet de clarifier la conception et la maintenance des systèmes de tuyauterie. Une sélection appropriée de coudes, de tés, de réducteurs et de raccords à bride garantit un débit efficace, une pression stable et une fiabilité à long terme tout en réduisant les problèmes courants tels que les fuites ou les turbulences.
Shanxi Jin Steel Casting Co.,Ltd. propose des raccords à bride et d"autres composants conçus en tenant compte de la compatibilité des matériaux, de l"usinage de précision et des normes de pression. L"intégration de ces produits dans votre système permet de rationaliser l"installation, facilite la maintenance et prend en charge des performances opérationnelles constantes, offrant une valeur pratique dans les applications industrielles et architecturales.
R : Les quatre principaux types sont les raccords directionnels (coudes), les raccords de dérivation (tés et croix), les raccords de réduction (réducteurs et adaptateurs) et les raccords de jonction (raccords, raccords-unions, raccords à bride).
R : Les raccords à bride utilisent des raccords boulonnés avec des joints ou des joints toriques, offrant un accès de maintenance modéré et une tolérance à haute pression, contrairement aux joints soudés ou filetés permanents.
R : Les raccords réducteurs connectent des tuyaux de différents diamètres, contrôlant le débit et la pression. Les réducteurs excentriques sont préférés pour les lignes horizontales afin d"éviter l"air emprisonné et la cavitation.
R : L"acier inoxydable 316, l"acier au carbone, le laiton et le PVC sont typiques. Le choix du matériau dépend des exigences en matière de type de fluide, de pression, de température et de résistance à la corrosion.
R : Évaluez la direction du débit, le volume et la pression, puis faites correspondre le type et le matériau du raccord. Tenez compte de l’accès à l’installation, des besoins de maintenance et de la conformité aux normes telles que SAE, ISO ou JIS.
R : Évitez les brides mal alignées, les rayons de coude incorrects, les normes de filetage incompatibles et l"orientation incorrecte du réducteur. Un couple de serrage et un placement corrects des joints sont essentiels pour la prévention des fuites.
