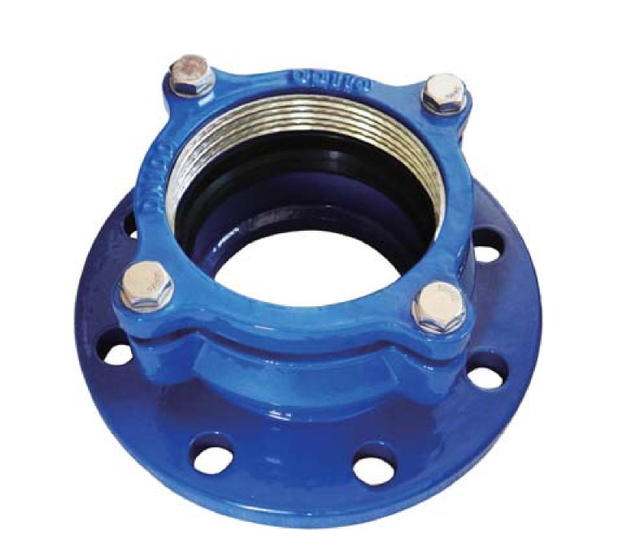

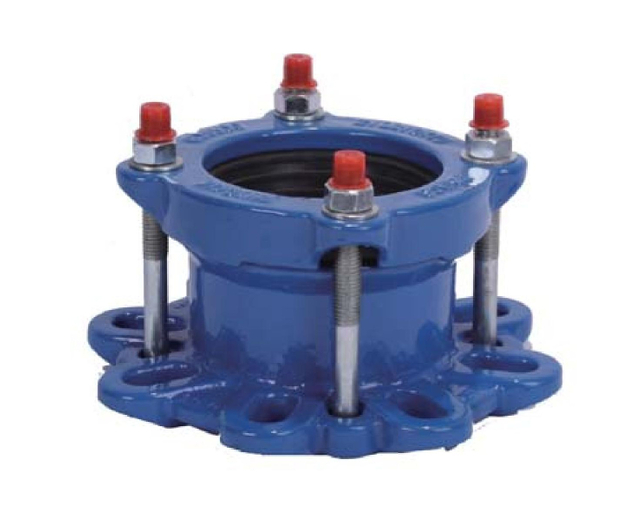

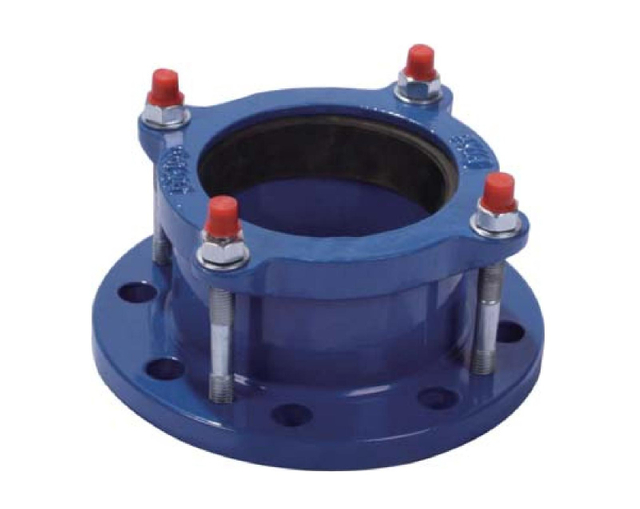

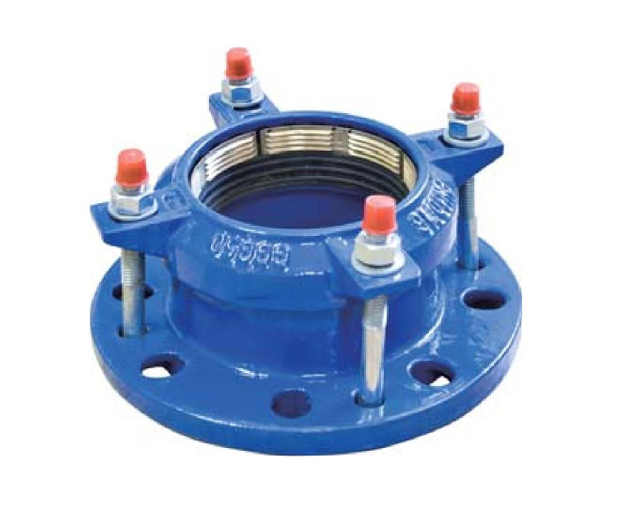

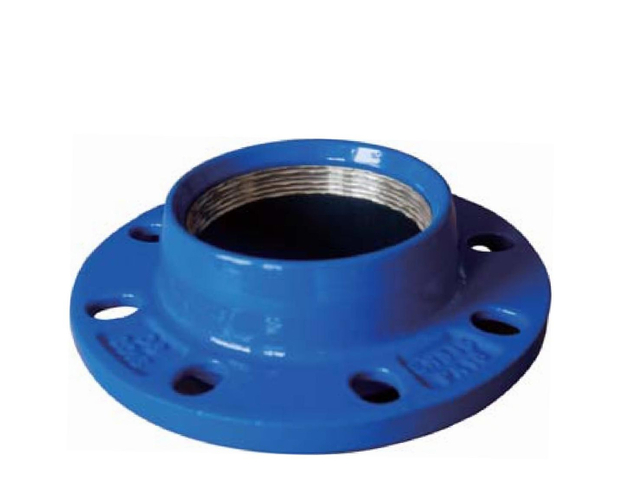

Adaptateur de bride

1. Matériel et fabrication
Composition du matériau de base :
Corps en fonte ductile : EN-GJS-500-7 avec microstructure en graphite sphéroïdal
Composants en acier inoxydable : boulons et écrous de retenue SS304/316
Éléments d'étanchéité : joints EPDM (standard), NBR ou Viton pour applications spéciales
Protection contre la corrosion : revêtement époxy lié par fusion selon AWWA C116

Processus de fabrication :
Moulage au sable de précision avec métallurgie contrôlée
Usinage CNC des faces de bride et des extrémités des emboîtements
Siège de joint et assemblage de composants automatisés
Test de pression individuel à une pression de service nominale de 2,5 ×

2. Caractéristiques de performances
Performances mécaniques :
Pression nominale : PN10/16/25 (150–365 psi)
Plage de température : -20°C à 120°C (avec joints EPDM)
Capacité de retenue axiale : Résiste à une poussée de pression maximale de 1,5 fois
Pression d'éclatement : ≥4 × pression de service
Déviation angulaire admissible : jusqu'à 5 °

Performances d'étanchéité :
Mécanisme à double joint :

• Joint primaire : compression du joint en caoutchouc sur l'extrémité du bout uni

• Joint secondaire : compression du joint de bride
  Performance zéro fuite selon les normes AWWA C111
  Maintient l’intégrité du joint sous le tassement du sol et les vibrations

Performances d'installation :
Combine la simplicité du montage avec la polyvalence des connexions à brides
Aucune soudure ou outil spécial requis
Les indicateurs d'alignement visuel garantissent une installation précise
Mise sous pression immédiate du système après assemblage

3. Utilitaire et applications
Domaines d'application principaux :
Connexions tuyau-vanne : transitions entre les tuyaux et les vannes à brides
Connexions tuyau à pompe : relie les tuyaux aux entrées/sorties de pompe à brides
Modifications du système : opérations de modernisation et de réparation
Transitions de matériaux : relie différents matériaux de tuyaux

Avantages de l'installation :
Gain de temps : installation 70 % plus rapide que les raccords à brides traditionnels
Optimisation de l'espace : la conception compacte minimise les exigences de dégagement
Tolérance d'alignement : s'adapte aux désalignements mineurs
Indépendance des intempéries : convient pour une installation par tous les temps

Avantages économiques :
Réduction des coûts : coût d'installation 40 à 60 % inférieur à celui des joints à brides conventionnels
Économies de main d'œuvre : taille d'équipe réduite et temps d'installation plus court
Optimisation des stocks : un composant remplace plusieurs pièces
Efficacité de la maintenance : démontage et remontage simples

Supériorité technique :
Absorption des vibrations : le joint en caoutchouc amortit les vibrations du système
Compensation thermique : s'adapte à la dilatation et à la contraction
Résistance à la corrosion : protection complète du revêtement époxy
Isolation électrolytique : empêche la corrosion galvanique entre des métaux différents

Caractéristiques de conception
Configuration innovante :

• Extrémité de la bride : percée selon les dimensions ANSI B16.1

• Extrémité de la douille : configuration de joint à pression de type T

• Mécanisme de retenue : segments ou boulons de verrouillage intégrés

• Système de joint : conception d'étanchéité activée par la pression

Systèmes de protection :

• Revêtement en mortier de ciment selon AWWA C104

• Revêtement époxy externe selon AWWA C116

• Option de joint d'isolation diélectrique

• Revêtement résistant aux UV pour les applications exposées

Avantages comparatifs

Avantages de l'installation :
Efficacité sur le terrain :
Aucun soudage sur site ni préparation des extrémités de tuyaux n'est requis
Opération simple de serrage des boulons
Capacité de test de pression immédiate

Caractéristiques de fiabilité :
Indicateurs visuels d'installation
L'arrêt positif empêche une insertion excessive
Compression uniforme du joint
Fixations résistantes à la corrosion

Assurance qualité:
Certification tierce (NSF, UL, FM)
Traçabilité complète des matériaux
Audits qualité ISO 9001 réguliers
Tests de performances selon les normes AWWA

Conclusion:
Les adaptateurs de bride en fonte ductile combinent l'installation rapide de joints à emboîtement avec la polyvalence des systèmes à brides. Leur construction robuste et résistante à la corrosion offre une solution rentable et fiable pour connecter divers composants de tuyauterie tout en conservant une pleine capacité de pression. Offrant un temps d'installation réduit, une efficacité de main-d'œuvre et une fiabilité d'étanchéité supérieure, ces adaptateurs sont un composant essentiel des systèmes modernes de canalisations d'eau et industrielles.
