1. Matériel et fabrication
Composition du matériau de base :
Corps en fonte ductile : EN-GJS-500-7/600-3
Composants en acier inoxydable : boulons, écrous et filetages de réglage SS304/316
Système d'étanchéité avancé : joints renforcés multicouches EPDM/NBR
Protection contre la corrosion : revêtement époxy lié par fusion (≥250 μm) selon AWWA C116
Fabrication de précision :
Moulage de précision pour une précision dimensionnelle
Usinage CNC des faces de brides et des filetages
Assemblage automatisé à couple contrôlé
Tests de pression et dimensionnels à 100 %
2. Caractéristiques de performances
Performances mécaniques :
Pression nominale : PN10/16/25 (150–365 psi)
Plage de température : -20°C à 120°C
Compensation axiale : ±50 mm à ±100 mm
Déflexion angulaire : Jusqu'à 4°
Pression d'éclatement : ≥4 × pression de service nominale
Performances d'étanchéité :
Configuration à triple joint :
Joint à lèvre activé par pression
Joint de bride statique
Joint à compression axiale
Zéro fuite à 1,5 × pression nominale selon EN 1092-2
Performances d’étanchéité totales sur toute la plage de réglage
Performances d'installation :
Connexion/déconnexion rapide en 5 à 10 minutes
Indicateurs visuels de position et d’alignement
Systèmes de rétention de boulons et de pattes de guidage pour un assemblage précis
3. Utilitaire et applications
Domaines d'application principaux :
Raccordements de maintenance des pompes et vannes
Compensation pour l’expansion et la contraction des pipelines
Réparations de systèmes d'urgence et remplacement d'équipements
Avantages opérationnels :
70 % de réduction du temps de maintenance
Compense les imprécisions d'installation
La conception compacte minimise les besoins en espace
L'absorption des vibrations améliore la protection de l'équipement
Avantages économiques :
Opérations de maintenance 80 % plus rapides
Main d'œuvre réduite (opération à 2 personnes)
Coût du cycle de vie réduit (jusqu'à 50 % d'économies sur 20 ans)
Supériorité technique :
La compensation axiale et angulaire élimine la coupe des tuyaux
Réutilisable sur 500 cycles
Maintient l’intégrité originale du pipeline
Caractéristiques de conception :

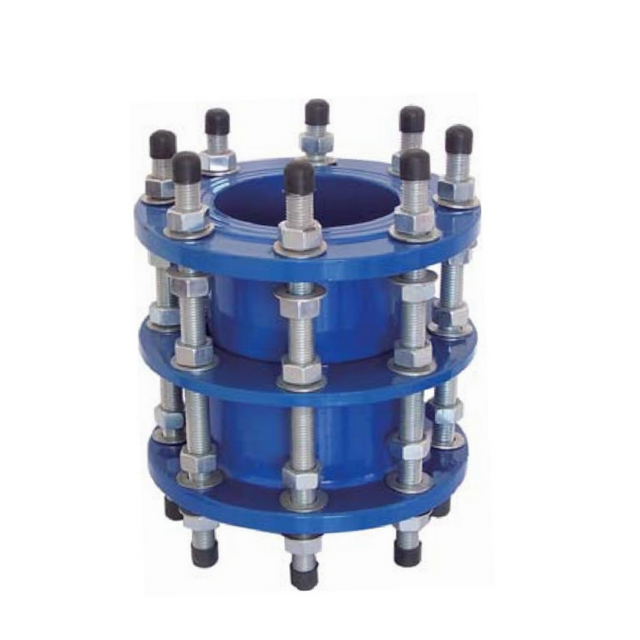

Conception de bobine à double bride avec écrous de réglage verrouillables
Construction de sécurité anti-éruption
Option de joint secondaire métallique coupe-feu
Conclusion:

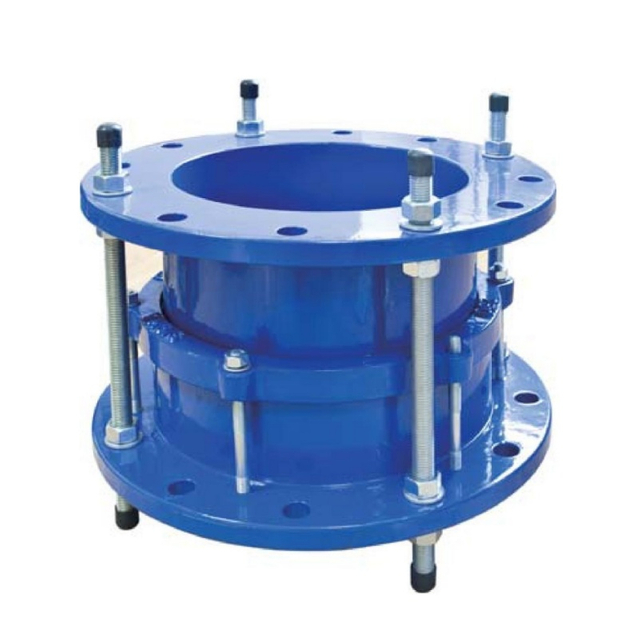

Les joints de démontage en fonte ductile offrent une solution de connexion précise, flexible et facile d'entretien pour les systèmes de tuyauterie modernes. Leur structure robuste, leur conception multi-joints et leur configuration réglable garantissent une installation facile, une étanchéité fiable et des performances de service à long terme, ce qui les rend idéaux pour les stations de pompage, les chambres de vannes et les systèmes nécessitant une maintenance fréquente ou une compensation d'alignement.
