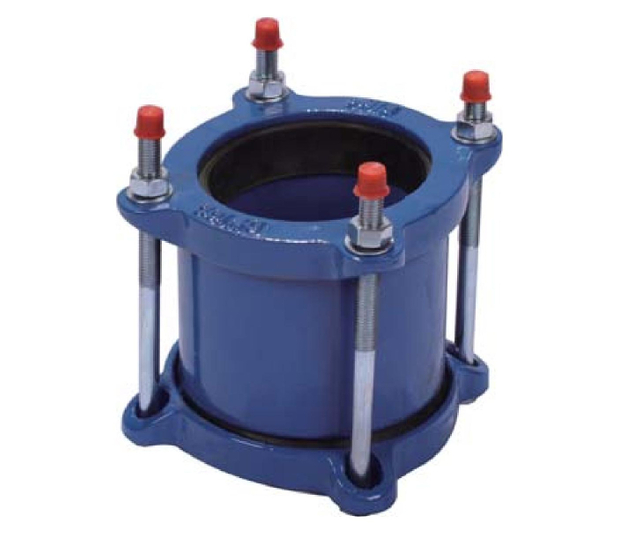

1. Matériel et fabrication
Composition du matériau de base :
Boîtier en fonte ductile : EN-GJS-500-7/600-3 avec structure en graphite sphéroïdal
Composants en acier inoxydable : attaches et éléments de retenue SS304/316
Éléments d'étanchéité : joints EPDM multi-lèvres avec renfort en tissu
Protection contre la corrosion : revêtement époxy lié par fusion selon AWWA C116
Processus de fabrication avancé :
Coulée de précision avec cycles de refroidissement contrôlés
Usinage CNC des interfaces d'étanchéité
Assemblage automatisé avec fixation à couple contrôlé
Vérification 100% hydrostatique et dimensionnelle
2. Caractéristiques de performances
Performances mécaniques :
Pression nominale : PN10/16/25 (150–365 psi)
Plage de température : -30°C à 120°C (joints EPDM)
Capacité de retenue axiale : Résiste aux charges de poussée à pleine pression
Pression d'éclatement : ≥4 × pression de service
Performances cycliques : plus de 10 000 cycles à une pression de service de 1,25 ×
Performances d'étanchéité :
Configuration à triple joint :
Joint primaire : joints à lèvres activés par pression
Joint secondaire : joint à compression radiale
Etanchéité tertiaire : étanchéité mécanique à interférence
Zéro fuite à 2 × pression de service selon AWWA C219
Maintient l’intégrité de l’étanchéité sous une déviation et un désalignement de 3 à 5°
Performances d'installation :
La construction divisée permet une installation sans démontage des tuyaux
Serrage à clé standard : aucun outil spécial requis
Les indicateurs d'alignement visuel garantissent un positionnement correct
Mise sous pression immédiate du système après l'installation
3. Utilitaire et applications
Domaines d'application principaux :
Réparation de canalisations : restauration d'urgence de canalisations endommagées
Modifications du système : ajout de tés, de vannes ou de nouvelles branches
Assemblage de tuyaux : Connexion de tuyaux à extrémité lisse de matériaux identiques ou différents
Opérations de maintenance : contournement temporaire ou isolation du système
Avantages de l'installation :
Gain de temps : installation 80 % plus rapide par rapport aux joints soudés
Optimisation de l'espace : conception compacte adaptée aux espaces confinés
Aucun outil spécial : des outils manuels standards suffisent
Capacité tous temps : fiable dans toutes les conditions environnementales
Avantages économiques :
Réduction des coûts : coût d'installation 50 à 70 % inférieur à celui des joints soudés
Économies de main d'œuvre : équipe d'installation composée de deux personnes
Minimisation des temps d'arrêt : une configuration rapide réduit les pannes du système
Réutilisabilité : Entièrement réutilisable après démontage
Supériorité technique :
Capacité de retenue complète : mécanisme de retenue de poussée intégré
Polyvalence des matériaux : compatible avec les tuyaux DI, PVC, acier et AC
Amortissement des vibrations : les joints en caoutchouc absorbent les vibrations du système
Compensation thermique : gère l'expansion et la contraction
Spécifications de performances
| Paramètre | Gamme de performances | Norme de test |
|---|---|---|
| Pression de service | 150 à 365 livres par pouce carré | AWWA C219 |
| Pression d'essai | 2,5× pression de service | AWWA C219 |
| Plage de température | -30°C à 120°C | ASTM D2000 |
| Résistance à l'arrachement | Poussée à pleine pression | AWWA C219 |
| Résistance chimique | pH 4-11 | NSF/ANSI 61 |
Caractéristiques de conception
Configuration innovante :
Conception à coque divisée (en deux ou trois pièces)
Retenue intégrale via des segments de verrouillage ou des anneaux de préhension
Chambres d'étanchéité indépendantes multi-joints
Système de boulonnage à haute résistance et résistant à la corrosion
Systèmes de protection :
Revêtement en mortier de ciment selon AWWA C104
Revêtement époxy externe selon AWWA C116
Isolation diélectrique pour métaux différents
Finition résistante aux UV pour les applications extérieures
Avantages comparatifs
| Fonctionnalité | Couplage DI | Couplage traditionnel |
|---|---|---|
| Temps d'installation | 15 à 30 minutes | 60 à 120 minutes |
| Capacité de retenue | Intégral | Externe requis |
| Compatibilité des matériaux | Universel | Limité |
| Pression nominale | Plus haut | Standard |
| Durée de vie | 50+ ans | 20 à 30 ans |
Avantages de l'installation :
Efficacité sur le terrain :
Aucune préparation d'extrémité de tuyau requise
Aucune soudure ni équipement spécial requis
Vérification visuelle du bon assemblage
Restauration immédiate du système
Caractéristiques de fiabilité :
Indicateurs de verrouillage positif
Conception de compression de joint uniforme
Fixations protégées contre la corrosion
Mécanisme d'étanchéité à sécurité intégrée
Assurance qualité:
Certification tierce (NSF, UL, FM)
Traçabilité des matériaux selon EN 10204 3.1/3.2
Audits qualité ISO 9001 réguliers
Tests de performances selon AWWA C219
Variantes spécialisées :

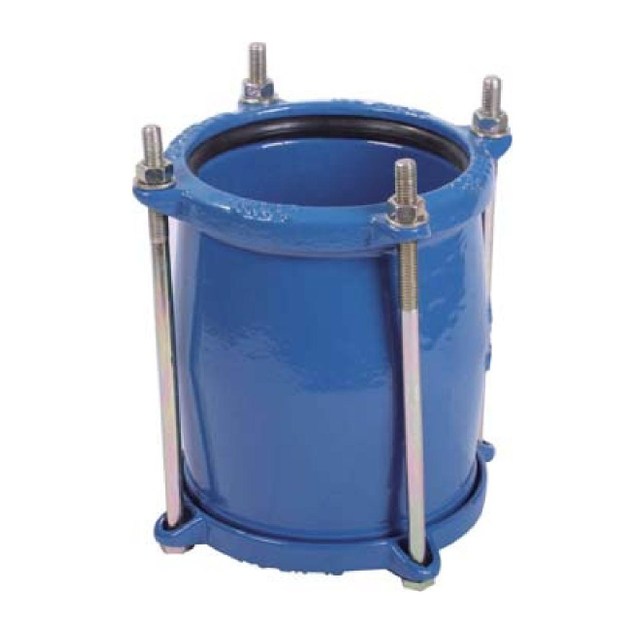

Accouplements de réparation : Longueur étendue pour la réparation des tuyaux endommagés, étanchéité renforcée pour les surfaces irrégulières, conception à installation rapide en cas d'urgence

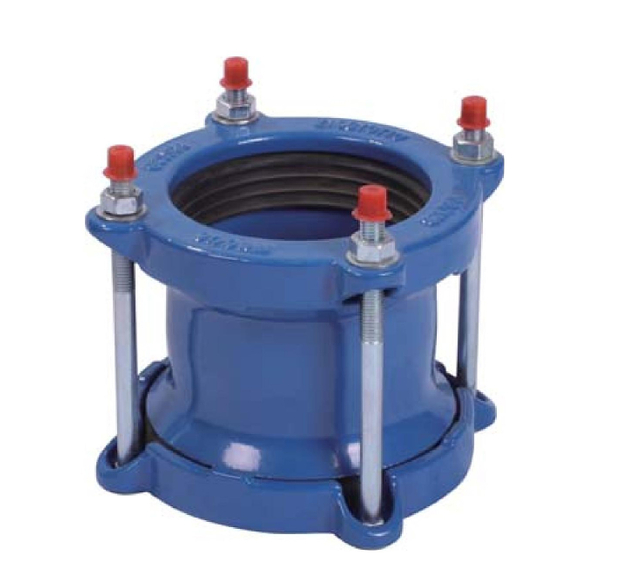

Accouplements de transition : Connecte des tuyaux de différentes tailles ou matériaux avec une isolation diélectrique et des composés de joint spéciaux

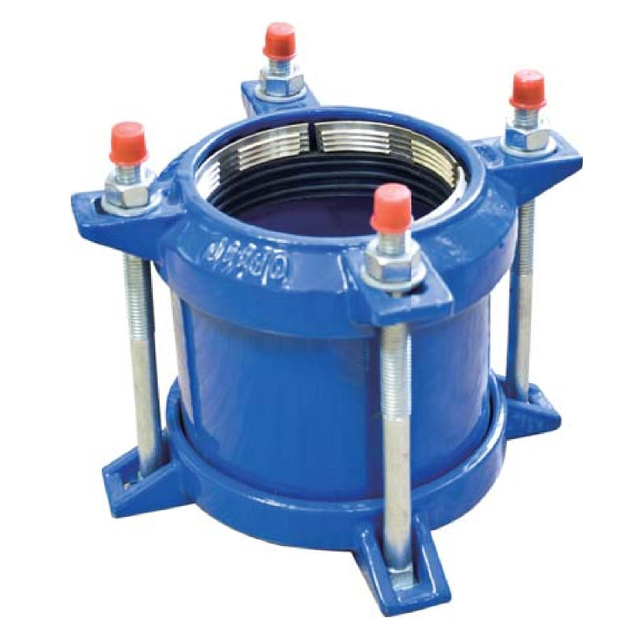

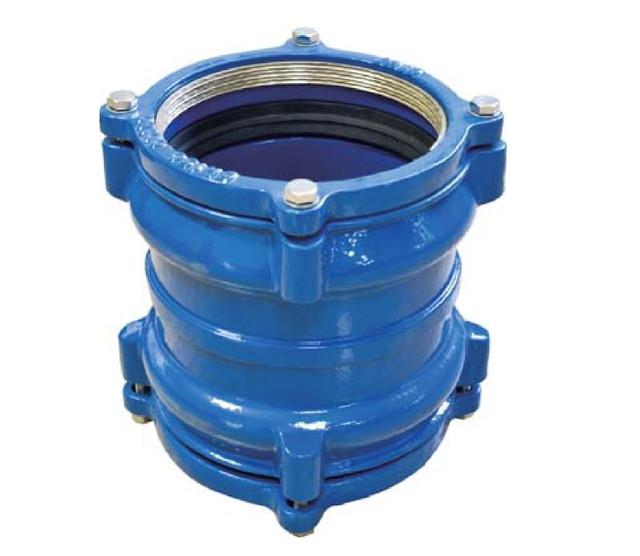

Accouplements retenus : Conception de verrouillage robuste pour les conditions de haute pression et de poussée
Conclusion:
Les raccords de couplage en fonte ductile combinent robustesse mécanique et précision d'étanchéité, offrant une solution fiable, flexible et réutilisable pour l'installation, la maintenance et la réparation de pipelines. Leur construction à coque divisée, leur capacité de retenue intégrale et leur installation rapide les rendent indispensables dans les systèmes de canalisations d'eau, industriels et municipaux modernes, garantissant des performances, une sécurité et une rentabilité à long terme dans les conditions les plus exigeantes.
