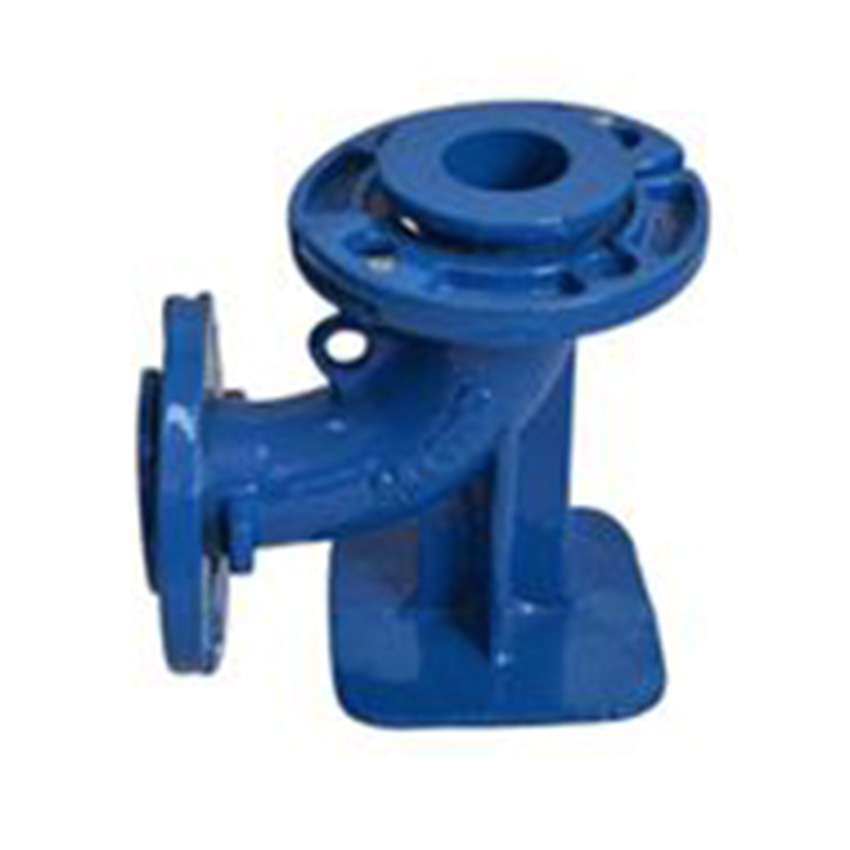

Coude à bride en pied de canard à 90° à débit fluide

Présentation du produit

En tant que fabricant et fournisseur de premier plan de composants avancés de contrôle des fluides, nous proposons la bride coudée en pied de canard à 90° Smooth-Flow pour les infrastructures à grande échelle et les achats en gros. Conçu pour optimiser les transitions directionnelles dans les réseaux exigeants, ce raccord offre une fiabilité et une efficacité opérationnelle inégalées.

• Conçu pour une dynamique des fluides optimale, minimisant considérablement les turbulences internes et la perte de pression.
• Construit à partir de fonte ductile robuste pour une longévité et une résistance supérieures aux contraintes mécaniques.
• Dispose d'une configuration à double bride libre hautement adaptative pour un alignement rapide et sans contrainte dans les tranchées étroites.
• La base en pied de canard intégrée offre un support fondamental inflexible pour les pipelines verticaux lourds.

Description du produit

La bride coudée en pied de canard à 90° Smooth-Flow représente le summum de l'ingénierie moderne des pipelines, méticuleusement conçue pour rediriger les flux de fluides lourds tout en maintenant une stabilité structurelle absolue. Lors de la manipulation du toucher lourd et frais de la fonte ductile recouverte d'époxy, le savoir-faire haut de gamme est immédiatement apparent. La finition interne Fusion Bonded Epoxy (FBE) lisse et semblable à du verre élimine les bruits de grattage agressifs de l'eau turbulente, garantissant que les fluides glissent silencieusement et sans effort dans le virage serré à 90 degrés. Cet intérieur sans friction préserve non seulement la pureté de l'eau, mais réduit également considérablement l'énergie nécessaire aux stations de pompage pour pousser les volumes à travers le réseau.

En intégrant une base solide en pied de canard à fond plat, ce raccord fournit une base inflexible qui absorbe d'immenses charges verticales et élimine les vibrations dangereuses et profondes souvent ressenties dans les stations de pompage à haute pression. Les exploitants de pipelines remarqueront une réduction spectaculaire de la fatigue du système, car la courbure technique guide naturellement le débit, éliminant ainsi les chutes de pression localisées et le gaspillage d'énergie qui en résulte. Il s'agit d'une solution définitive pour les ingénieurs cherchant à éradiquer les contraintes articulaires, à prévenir les fuites coûteuses et à garantir un débit ininterrompu et à volume élevé dans les réseaux de transport d'eau municipaux, agricoles et industriels critiques.

Spécifications du produit

Principales caractéristiques et points forts

Notre équipe d'ingénieurs s'est concentrée sur la résolution des problèmes les plus courants dans la construction de pipelines, ce qui a abouti à un raccord qui améliore considérablement à la fois la vitesse d'installation et la sécurité opérationnelle à long terme. L'intégration intelligente de matériaux avancés et d'une géométrie intelligente distingue ce virage.

• Base d'amortissement des vibrations : Le pied de canard intégré agit comme une ancre robuste, absorbant les chocs hydrauliques et les vibrations mécaniques avant qu'ils ne puissent se propager à travers l'infrastructure du pipeline.
• Géométrie interne sans friction : la courbe interne méticuleusement moulée empêche les courants de Foucault, garantissant ainsi le passage d'énormes volumes d'eau ou d'eaux usées sans goulot d'étranglement ni provoquer d'érosion interne.
• Mobilité adaptative des brides : les anneaux de bride lâches tournent librement autour de l'axe du tuyau, permettant aux équipes d'installation de faire correspondre instantanément les trous de boulons sans appliquer de couple ou de contrainte aux tuyaux adjacents.
• Protection de surface impénétrable : L'époxy lié thermiquement crée un bouclier sans couture, isolant complètement le métal central des produits chimiques agressifs du sol et des fluides internes corrosifs.

Dimensions d'ingénierie complètes

Pour bien comprendre les capacités de ce raccord, il est essentiel d'explorer les principes d'ingénierie multidimensionnels qui dictent ses performances exceptionnelles dans divers paysages industriels et municipaux.

Conception et dynamique des fluides

Le profil unique « pied de canard » n'est pas simplement structurel ; c'est une masterclass en dynamique des fluides. Il fournit un support inférieur solide comme le roc tout en lissant simultanément le chemin du fluide.

• Support de charge vertical : offre un socle inflexible pour les colonnes de tuyaux verticales et les équipements de station de pompage, empêchant ainsi l'affaissement vers le bas.
• Amélioration de l'efficacité : réduit considérablement les turbulences, les courants de Foucault et la perte de pression pendant la transition brusque de 90 degrés, réduisant ainsi la consommation d'énergie du système.

Installation et alignement

Utilisant une conception à double bride libre hautement adaptative, les anneaux de bride peuvent tourner indépendamment, transformant ainsi la façon dont les équipes abordent le travail dans les tranchées.

• Correspondance des boulons sans effort : simplifie l'alignement des trous de boulons sur le chantier de construction, éliminant ainsi le besoin de faire pivoter l'ensemble du raccord lourd.
• Élimination des contraintes : absorbe et s'adapte aux écarts mineurs dans la disposition du pipeline, évitant ainsi les immenses contraintes causées par l'assemblage forcé et réduisant les risques de fuite.

Protection contre la corrosion et durabilité

Les surfaces internes et externes sont renforcées avec un revêtement époxy Fusion Bonded (FBE) de qualité supérieure, appliqué via un processus de fusion à haute température.

• Couverture uniforme : assure une couche parfaitement uniforme et impénétrable même dans les angles morts les plus étroits de la courbe.
• Prêt pour les environnements difficiles : offre une résistance exceptionnelle à la rouille et aux produits chimiques, garantissant une durée de vie opérationnelle prolongée dans des environnements humides, souterrains ou hautement corrosifs.

Pression et intégrité structurelle

Conçu spécifiquement pour les réseaux haute pression et haut débit, le corps robuste fonctionne en tandem avec la base de support en pied de canard pour gérer les forces extrêmes.

• Répartition uniforme de la charge : disperse les pressions opérationnelles uniformément sur toute la géométrie du raccord.
• Tolérance à haute pression : capable de supporter des pressions nominales PN10 à PN40 sans déformation, même sous la contrainte sévère d'impacts soudains de coups de bélier.

Normes et conformité

Fabriqué en stricte conformité avec les références internationales, ce coude garantit une ingénierie précise et une cohérence dimensionnelle irréprochable.

• Benchmarks mondiaux : Entièrement conforme aux normes ISO2531, EN545 et AWWA.
• Interopérabilité universelle : le perçage standardisé des brides garantit une compatibilité transparente avec une gamme mondiale de composants de tuyauterie, de vannes et d'équipements de pompage standard.

Polyvalence des applications

Ce raccord est exceptionnellement polyvalent et sert de jonction critique dans un large éventail de systèmes de transport de fluides.

• Municipal et industriel : Idéal pour les réseaux d’approvisionnement en eau urbains, les installations de traitement des eaux usées et les stations de pompage industrielles lourdes.
• Utilisation agricole : offre des performances fiables et de premier ordre pour les systèmes d’irrigation agricole à grande échelle exposés aux éléments.

Spécifications et personnalisation

Nous reconnaissons qu’il n’existe pas deux projets d’infrastructure identiques, c’est pourquoi nous proposons des options complètes de dimensionnement et de fabrication sur mesure.

• Gamme de tailles massives : disponible du DN50 au diamètre massif DN2600 mm.
• Solutions sur mesure : prise en charge de matériaux non standard, perçage de brides spécialisés et traitements anticorrosion spécifiques comme un revêtement en mortier de ciment ou un revêtement en bitume noir.

Pourquoi nous choisir

La sélection des bons composants d’infrastructure est une décision cruciale qui a un impact sur la sécurité et l’efficacité de communautés entières. Nos processus de fabrication sont motivés par un engagement sans compromis envers l’excellence technique et l’intégrité des matériaux.

• Technologie de moulage de précision : nous utilisons des méthodes de moulage avancées pour garantir que chaque raccord est exempt de vides microscopiques ou de faiblesses structurelles, garantissant ainsi une densité et une résistance absolues.
• Assurance qualité rigoureuse : chaque unité est soumise à des tests de pression hydrostatiques rigoureux et à une vérification de l'épaisseur du revêtement avant de quitter l'installation, garantissant ainsi une livraison zéro défaut.
• Fiabilité de la chaîne d'approvisionnement : Avec des lignes de production rationalisées et une logistique optimisée, nous garantissons une livraison à temps pour les projets d'infrastructure massifs, en maintenant strictement vos calendriers de construction.
• Assistance technique experte : notre équipe technique fournit des conseils complets, depuis la sélection des pressions nominales appropriées jusqu'aux conseils sur les techniques d'installation optimales pour les configurations complexes.

Foire aux questions (FAQ)

Vous trouverez ci-dessous des réponses techniques détaillées aux demandes les plus courantes que nous recevons des ingénieurs de pipelines, des chefs de projet et des spécialistes des achats concernant ce raccord spécifique.

Comment la base en pied de canard améliore-t-elle la stabilité des installations de canalisations verticales ?

La surface plate et étendue de la base en pied de canard agit comme un socle porteur. Lorsqu'il est installé à la base d'un tronçon de canalisation vertical, il transfère l'immense poids gravitationnel et hydraulique vers le bas directement dans le bloc de poussée ou le plancher en béton. Cela empêche l'affaissement du pipeline, élimine les contraintes de cisaillement sur les brides horizontales adjacentes et amortit les vibrations mécaniques générées par les pompes à proximité.

Quels sont les principaux avantages de la conception à double bride libre lors de l'alignement sur le terrain ?

Les brides fixes traditionnelles nécessitent que l'ensemble du raccord de tuyau lourd soit tourné pour aligner parfaitement les trous de boulons, ce qui est extrêmement difficile et dangereux dans les tranchées boueuses ou les espaces restreints. La conception à double bride libre comporte des anneaux d'appui qui tournent librement autour de l'embout du tuyau. Les installateurs peuvent simplement soulever le raccord et faire pivoter sans effort les anneaux légers pour les adapter au tuyau correspondant, économisant ainsi des heures de travail et évitant les contraintes d'alignement forcé.

Le revêtement Fusion Bonded Epoxy (FBE) peut-il résister aux environnements d’eaux usées hautement corrosifs ?

Absolument. Le revêtement FBE est un polymère thermodurci qui se lie chimiquement à la fonte ductile au niveau moléculaire. Il crée une barrière lisse et non poreuse qui est très résistante au sulfure d'hydrogène, aux conditions acides du sol et aux matières en suspension abrasives que l'on trouve généralement dans les eaux usées brutes et les eaux usées industrielles. Cela empêche la tuberculose interne et la rouille externe, prolongeant ainsi la durée de vie de l'actif.

Ce coude est-il compatible avec les infrastructures de canalisations standards existantes ?

Oui. Le raccord est méticuleusement fabriqué pour se conformer aux normes universelles, notamment ISO2531, EN545, EN598 et AWWA C110/C153. Le perçage de la bride peut être personnalisé pour correspondre aux spécifications ISO 7005-2 ou EN1092-2. Cela garantit qu'il se boulonnera parfaitement sur les vannes, tuyaux et pompes existants, quel que soit le fabricant d'origine, ce qui le rend idéal aussi bien pour les nouvelles constructions que pour les mises à niveau de systèmes existants.

Comment la géométrie interne affecte-t-elle la chute de pression globale lors du virage à 90 degrés ?

Les coudes pointus standards créent de graves turbulences, provoquant l'écrasement du fluide contre la paroi extérieure et la formation de courants de Foucault induisant une traînée sur le rayon intérieur. La conception Smooth-Flow utilise un rayon de balayage calculé avec précision qui guide doucement le fluide à travers le changement de direction. Cela maintient un flux laminaire, réduisant considérablement le coefficient de frottement et minimisant la perte de charge, ce qui réduit finalement l'énergie requise par la station de pompage.
