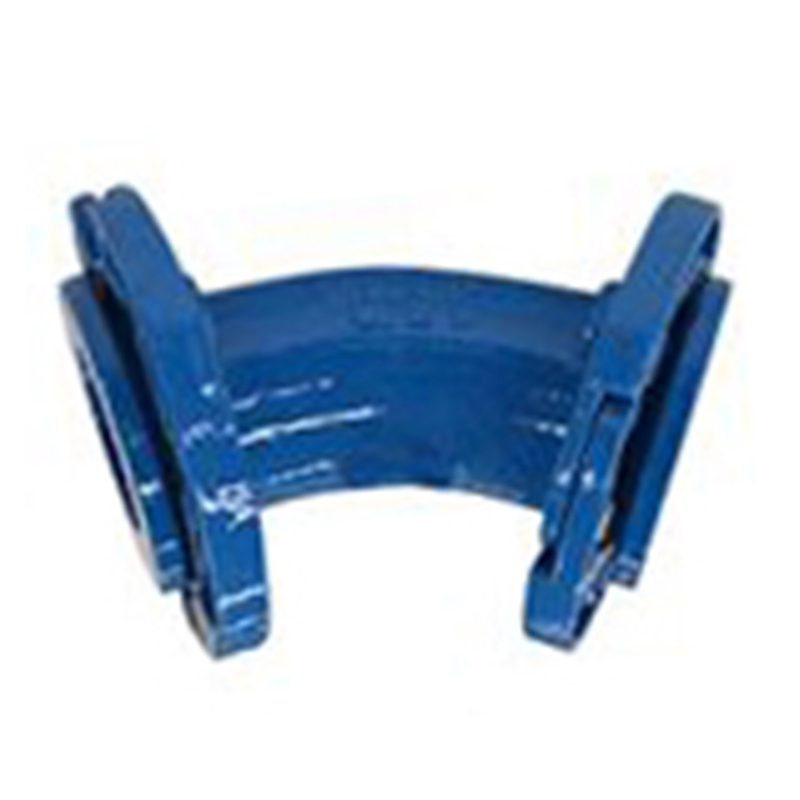

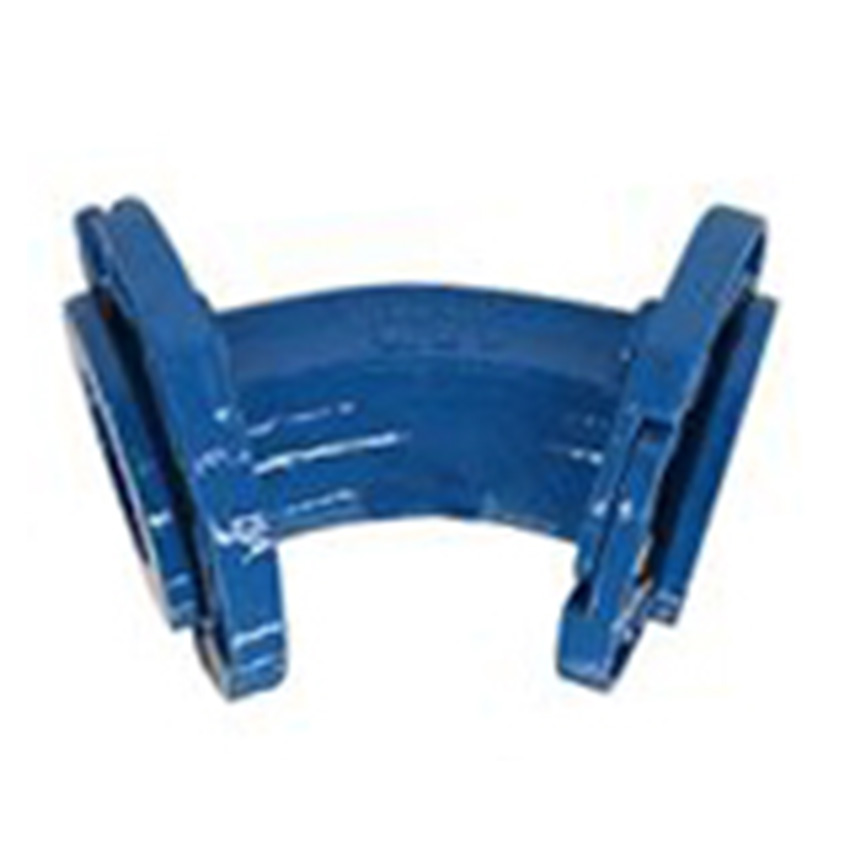

PN10 PN16 Double Courbure Libre 11,25°

Présentation du produit

Provenant directement d'un fabricant et fournisseur de premier plan, le PN10 PN16 Double Loose 11,25° Bend est conçu pour une redirection précise des fluides et un assemblage sans effort. Ce raccord de qualité industrielle intègre des matériaux avancés avec un mécanisme innovant à bride libre pour optimiser la maintenance du système et la longévité opérationnelle.

• Méthode de connexion : Double bride
• lâche Angle de courbure : 11,25°
• Pression nominale : PN10 / PN16
• Revêtement : Époxy lié par fusion (FBE)
• Conformité : ISO2531 / EN545

Description du produit

Le PN10 PN16 Double Loose 11,25° Bend représente le summum de l'ingénierie moderne de transmission de fluides, méticuleusement conçu pour équilibrer l'intégrité structurelle et l'agilité opérationnelle. Lors de la manipulation de ce raccord, la finition lisse et impeccable du revêtement interne et externe Fusion Bonded Epoxy (FBE) communique immédiatement son savoir-faire haut de gamme, offrant une assurance tactile de sa résistance absolue aux éléments environnementaux agressifs et aux supports abrasifs. Conçue spécifiquement pour les réseaux de tuyauterie complexes qui exigent des changements de direction subtils, la courbure précise de 11,25 degrés garantit le maintien de l'élan du fluide tout en minimisant les turbulences perturbatrices et les chutes de pression internes. La véritable ingéniosité de ce composant réside dans son architecture à double bride libre. Contrairement aux alternatives rigides à brides fixes qui nécessitent un alignement minutieux des canalisations, les brides à rotation libre permettent aux équipes d'installation de faire correspondre sans effort les trous de boulons, même dans les environnements de tranchées les plus confinés, les plus difficiles ou les plus souterrains. Cette conception intelligente transforme ce qui est généralement un processus d'alignement long et fastidieux en une opération rapide et transparente. En réduisant considérablement la contrainte physique et le temps requis pour la configuration initiale et les interventions de maintenance futures, ce raccord améliore directement les délais d'exécution des projets et réduit les coûts opérationnels à long terme. Il constitue un atout indispensable pour les projets d'infrastructure exigeants, fournissant un conduit robuste et étanche qui reste résilient face aux pressions fluctuantes, aux sols corrosifs et aux débits continus à volume élevé.

Spécifications du produit

Nos tolérances techniques et normes de matériaux sont strictement respectées pour garantir une intégration transparente dans votre architecture de pipeline existante. Vous trouverez ci-dessous les données techniques et dimensionnelles complètes du coude à 11,25° à double bride lâche.

Principales caractéristiques et points forts

Conçu pour résoudre les goulots d'étranglement les plus courants lors de la construction et de la maintenance des pipelines, ce raccord apporte des améliorations tangibles à l'exécution de votre projet, à l'allocation des ressources et à la longévité globale du système.

Mécanisme d'alignement sans effort

La rotation indépendante des brides élimine le besoin de faire pivoter manuellement les sections de tuyaux lourdes et encombrantes pour aligner les trous de boulons. Cette fonctionnalité accélère considérablement le processus d'installation, réduisant ainsi le levage de charges lourdes et les manœuvres de précision généralement requises par les équipes sur le terrain.

• Réduit considérablement le temps d'installation dans les espaces de tranchées confinés ou profonds.
• Réduit le risque de fatigue des travailleurs et les risques de sécurité associés sur site.
• Facilite un démontage rapide pour le rinçage, l'inspection ou les réparations d'urgence de routine des pipelines sans qu'il soit nécessaire de couper la conduite principale.

Intégrité structurelle sans compromis

Construit avec un noyau UPVC de haute qualité, le raccord offre une résistance structurelle exceptionnelle tout en restant remarquablement résistant à la dégradation chimique. Ce choix de matériaux avancé garantit un profil léger sans sacrifier les performances robustes requises dans les réseaux municipaux et industriels à haute pression.

• Résiste efficacement à l’abrasion causée par les fluides riches en particules et les eaux usées non traitées.
• Maintient la stabilité dimensionnelle et les performances sur différents gradients de température de 0°C à 50°C.
• Fournit une alternative très rentable aux métaux lourds traditionnels tout en offrant une résilience chimique supérieure et en éliminant les risques de corrosion galvanique.

Dynamique de flux optimisée

La courbe interne de 11,25 degrés usinée avec précision est conçue pour guider l'eau et d'autres fluides avec un minimum de friction. En lissant la transition du trajet du fluide, le raccord préserve l'énergie cinétique du flux, essentielle pour la transmission sur de longues distances.

• Empêche les pics de pression localisés, les zones mortes et la cavitation dans le pipeline.
• Réduit la charge énergétique des stations de pompage, réduisant ainsi directement la consommation électrique globale.
• Garantit une livraison volumétrique cohérente et prévisible au point de destination finale.

Dimensions d'ingénierie et mesures de performance

Technologie des matériaux et des revêtements

Utilisant un noyau UPVC haute résistance complété par des revêtements internes et externes Fusion Bonded Epoxy (FBE), ce raccord offre une résistance exceptionnelle à l'érosion hydrique, à la corrosion chimique et à l'usure mécanique. La finition FBE impeccable crée une barrière impénétrable contre l’humidité du sol, ce qui la rend parfaitement adaptée à un enfouissement direct sous terre et prolonge considérablement la durée de vie opérationnelle de l’ensemble du réseau de canalisations.

Flexibilité de conception et d’installation

Spécialement conçue pour les environnements de maintenance à haute fréquence, l'architecture à double bride libre offre une flexibilité sans précédent pendant la construction. Les équipes peuvent réaliser un alignement précis des trous de boulons sans effort, même dans des configurations exiguës ou complexes. De plus, il permet un démontage rapide sans couper le pipeline principal, réduisant ainsi considérablement les temps d'arrêt et les coûts de main-d'œuvre lors du nettoyage, des réparations ou des mises à niveau du système.

Dynamique des fluides et efficacité du système

Le coude à faible angle de 11,25° méticuleusement usiné est spécialement conçu pour les systèmes nécessitant des changements de direction progressifs. Cette géométrie précise atténue efficacement la résistance à l'eau, amortit les turbulences et minimise la perte de pression à travers le réseau, garantissant ainsi le fonctionnement hautement efficace et stable des systèmes de transmission de fluides longue distance.

Performance d'étanchéité et sécurité de pression

Lorsque les boulons de bride sont serrés, ils répartissent les forces de compression uniformément sur les joints d'étanchéité de qualité industrielle (tels que l'EPDM ou le NBR), forgeant ainsi un joint impénétrable et étanche. Adhérant strictement aux normes moyennes pression PN10 et PN16, ce composant garantit une sécurité absolue et des performances sans fuite dans les conditions exigeantes de haute pression des réseaux de traitement des eaux industrielles et d'extinction d'incendie d'urgence.

Normes mondiales et compatibilité

Fabriqué en stricte conformité avec les références internationales ISO2531 et EN545 pour les raccords à bride, ce produit garantit une cohérence dimensionnelle absolue et un contrôle de qualité supérieur. Il s'intègre parfaitement aux systèmes à brides existants et à divers matériaux de tuyauterie, permettant aux équipes d'approvisionnement de gérer efficacement les stocks et de minimiser les dépenses de remplacement.

Polyvalence des applications

Grâce à sa durabilité exceptionnelle, ses propriétés anticorrosives et sa conception facile à entretenir, ce raccord est la solution idéale pour une multitude de projets d'ingénierie rigoureux. Il fonctionne parfaitement dans le transport d'eau industrielle, la collecte et le traitement des eaux usées municipales, les grilles de protection incendie à haute pression et les vastes architectures d'irrigation municipales extérieures.

Pourquoi nous choisir

La sélection du bon partenaire de fabrication est tout aussi essentielle que la sélection du bon composant. Nous fournissons bien plus que de simples solutions de tuyauterie haut de gamme ; nous offrons fiabilité, cohérence et excellence en ingénierie, adaptés à l’ampleur et aux exigences exactes de vos opérations.

Assurance qualité rigoureuse

Chaque raccord qui quitte notre atelier de production est soumis à des protocoles de tests rigoureux. Nous ne croyons pas à l’échantillonnage aléatoire par lots lorsqu’il s’agit d’intégrité de la pression et de sécurité du système.

• Des tests hydrostatiques à 100 % sont effectués sur chaque unité pour garantir l’absence de fuite avant l’expédition.
• L'inspection optique et tactile avancée du revêtement FBE garantit une épaisseur uniforme et zéro trou d'épingle.
• Le strict respect des tolérances dimensionnelles ISO2531/EN545 garantit un ajustement parfait à l'arrivée.

Fiabilité de la chaîne d'approvisionnement

Nous comprenons que les retards dans les projets se traduisent directement par des pertes financières et des cauchemars logistiques. Nos cadres de production et de logistique sont optimisés pour garantir que vos matériaux arrivent précisément au moment où la tranchée est prête.

• Des capacités de fabrication évolutives conçues pour répondre à des demandes massives de projets sans compromettre les délais de livraison.
• Des protocoles d'emballage robustes et adaptés à l'exportation protègent les faces des brides et les revêtements FBE sensibles pendant le transit international.
• Des équipes d'assistance technique dédiées sont disponibles pour vous aider à faire correspondre les spécifications, les exigences personnalisées et les conseils d'installation.

Foire aux questions (FAQ)

Vous trouverez ci-dessous des réponses détaillées aux demandes techniques courantes concernant l'installation, la maintenance et les performances de nos raccords à double bride libre.

Qu'est-ce qui rend le noyau UPVC supérieur pour certaines applications par rapport aux métaux traditionnels ?

L'UPVC offre un rapport résistance/poids exceptionnel, ce qui le rend beaucoup plus facile à manipuler, à transporter et à installer sans avoir besoin d'équipement de levage lourd. De plus, il possède une immunité innée contre la corrosion galvanique et le tartre, garantissant que le diamètre interne reste complètement dégagé pendant des décennies d'utilisation. Ceci est particulièrement avantageux dans des conditions de sol agressives ou lors du transport de fluides industriels légèrement corrosifs.

Comment le revêtement Fusion Bonded Epoxy (FBE) fonctionne-t-il dans les scénarios d’enfouissement direct ?

Le revêtement FBE est durci thermiquement pour former un réseau polymère hautement réticulé qui se lie moléculairement au substrat. Cela crée un bouclier solide et résistant à l’abrasion qui est hautement imperméable à l’humidité du sol, aux chlorures et à la corrosion induite par les microbes. Cela rend le raccord exceptionnellement fiable pour les installations souterraines à long terme sans avoir besoin d'un emballage en polyéthylène ou d'une protection cathodique supplémentaire.

Les brides mobiles sont-elles compatibles avec les équipements standards à brides fixes ?

Oui, les brides mobiles sont percées strictement selon les normes ISO2531 et EN545 pour les pressions nominales PN10 et PN16. Ils s'adapteront parfaitement à n'importe quelle bride fixe, vanne ou corps de pompe standard partageant le même diamètre nominal (DN) et la même pression nominale, à condition que les joints et procédures de boulonnage appropriés soient utilisés lors de l'assemblage.

Quels types de joints sont recommandés pour obtenir une étanchéité optimale ?

Pour l'approvisionnement en eau standard, les eaux usées et l'irrigation municipale, les joints EPDM (éthylène-propylène-diène monomère) sont fortement recommandés en raison de leur excellente résistance aux intempéries, à l'ozone et à l'eau. Si le fluide transporté contient des huiles, des hydrocarbures ou des produits chimiques industriels spécifiques, des joints NBR (caoutchouc nitrile butadiène) doivent être spécifiés pour éviter la dégradation des joints et garantir une étanchéité permanente.

Ce coude à 11,25° peut-il être utilisé dans les stations de pompage à grande vitesse ?

Absolument. L'angle peu profond de 11,25 degrés est spécialement conçu pour minimiser la séparation des flux et les turbulences, qui sont des causes courantes de vibrations et de cavitation dans les systèmes à haute vitesse. En assurant une transition douce et progressive, il protège les vannes et les équipements en aval tout en maintenant l'efficacité hydraulique maximale de la station de pompage.

Quelle est la procédure pour réutiliser le raccord lors d’une modification du système ?

Lors du démontage, déboulonnez soigneusement les brides desserrées et faites-les glisser le long du tuyau. Le corps principal du coude peut alors être retiré latéralement sans perturber les sections de tuyaux adjacentes. Pour réutiliser le raccord, nettoyez soigneusement les faces des brides et inspectez le revêtement FBE pour déceler tout dommage mécanique. Tant que l'intégrité structurelle et le revêtement sont intacts, le raccord peut être réinstallé en toute sécurité avec un nouveau jeu de joints EPDM ou NBR pour garantir une étanchéité fraîche et fiable.
