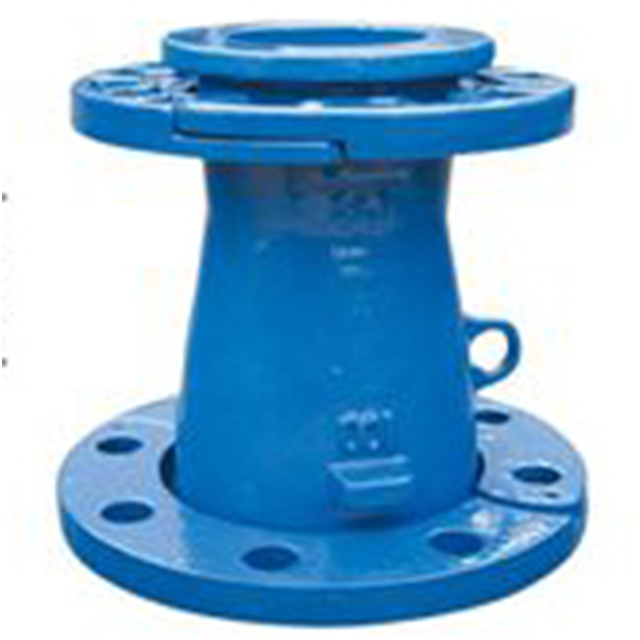

Un aperçu des raccords à brides libres en fonte ductile
Les raccords à brides lâches en fonte ductile offrent une solution polyvalente et efficace pour créer des connexions à brides sans soudure. Ils combinent la résistance mécanique de la fonte ductile avec la flexibilité d'assemblage d'un système à bride libre, permettant une installation rapide, un réglage facile et des performances fiables dans une large gamme d'applications.
1. Matériel et fabrication
Matériaux de base :
Corps en fonte ductile (grade 500-7 ou supérieur) avec structure en graphite sphéroïdal
Brides en acier au carbone (ASTM A36) ou en fonte ductile
Joints : EPDM/Nitrile pour le service de l'eau, Viton pour les applications chimiques
Boulons : Acier au carbone (ASTM A307) ou acier inoxydable (ASTM A193)
Caractéristiques de fabrication :
Corps en fonte ductile moulée avec précision avec extrémités rainurées pour le siège du joint
Les brides desserrées glissent librement sur le tuyau avant l'assemblage final
Faces de bride usinées selon les normes RF (Raised Face) ou FF (Flat Face)
Protection contre la corrosion par galvanisation à chaud ou revêtement époxy
2. Caractéristiques de performances
Performances mécaniques :
Pression nominale : PN10/16/25 (classe de 150 à 300 psi)
Plage de température : –30°C à 120°C (joints EPDM)
Capacité de déviation angulaire : 3 à 5 ° par joint
Amortissement des vibrations grâce à la conception d'un joint en caoutchouc
Performances d'étanchéité :
Système de double étanchéité :
Joint primaire : Joint en caoutchouc dans la rainure de la douille
Joint secondaire : Joint de bride comprimé
Atteint zéro fuite sous pression d’essai (1,5 × pression de service) et maintient l’intégrité pendant le mouvement du sol ou la dilatation thermique.
Installation et réglage :
Connexion boulonnée simple – aucune soudure requise
Vérification visuelle de l'alignement avant serrage
Compensation de longueur de tuyau réglable (±50 mm)
Composants de bride réutilisables
3. Utilitaire et applications
Applications principales :
Installations de traitement de l'eau (pompes, filtres, vannes)
Canalisations industrielles (eau de refroidissement, procédés chimiques)
Services du bâtiment (CVC, protection incendie)
Réseaux municipaux se connectant à des systèmes à brides
Avantages de l'installation :
Installation 40 à 60 % plus rapide que les joints soudés
Coûts de main-d'œuvre réduits (aucun soudeur certifié n'est nécessaire)
Idéal pour les zones confinées ou nécessitant beaucoup d'entretien
Composants de bride entièrement réutilisables
Avantages techniques :
Empêche la corrosion électrolytique entre les métaux
Absorbe les vibrations et compense la dilatation thermique
Élimine les zones de soudure affectées par la chaleur
Spécifications techniques :
Normes : EN 545, EN 598, ISO 2531
Gamme de tailles : DN 80-600 (3″-24″)
Test de pression : indice 2,5 × PN
Couple de boulon : selon ASME B16.5
Conclusion:
Les raccords à brides libres en fonte ductile offrent la résistance de la fonte ductile et l'adaptabilité d'un système modulaire. Ils simplifient l'installation, réduisent les coûts et offrent une excellente résistance aux vibrations et une grande réutilisabilité, ce qui les rend idéaux pour les systèmes de tuyauterie modernes axés sur la maintenance.
