Standard: ISO2531/EN545
Taille: DN60—600
Doublure interne: FBE (Fushion Bonded Epoxy), peinture époxy, PU et doublure personnalisée disponibles.
Revêtement externe: FBE (Fushion Bonded Epoxy), peinture époxy, PU et doublure personnalisée disponible.
Avantage: Comparé au joint de type T, Express pourrait empêcher la séparation des joints et permettre une plus grande déviation.
Application:
Approvisionnement, transport et distribution d'eau
Tuyauterie des usines d’eau et des réservoirs de traitement des eaux usées
Système de collecte et d'élimination des eaux usées
Système de drainage des eaux pluviales
Système d'irrigation
Système de lutte contre l'incendie
| Quantité: | |
|---|---|

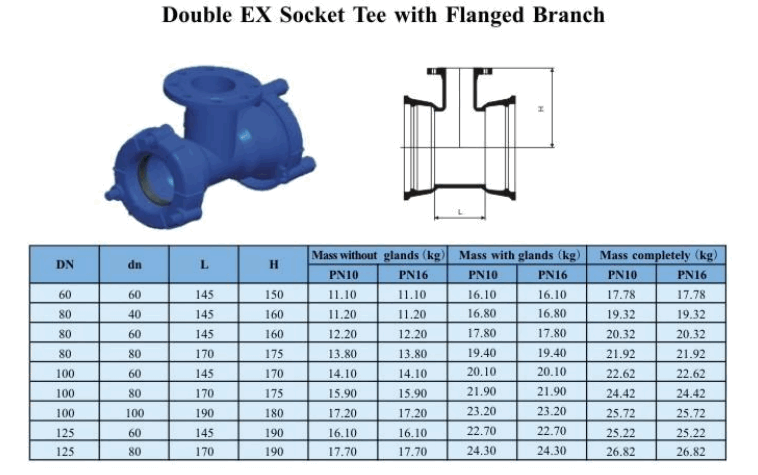

Le Té Double EX à embranchement à bride étanche sert de composant de jonction critique conçu pour exécuter des connexions de dérivation sécurisées et précises au sein de réseaux de transport de fluides complexes. Allant au-delà des configurations standard de joint en T, ce raccord spécialisé fusionne la prise inamovible des extrémités à double douille avec l'adaptabilité d'une prise de dérivation à bride. Cette synergie structurelle permet aux ingénieurs de projet d'introduire des canalisations latérales dans les conduites principales sans compromettre l'intégrité du système global. Conçu pour fonctionner de manière fiable dans des conditions environnementales exigeantes, le té offre une prévention absolue des fuites et une solidité structurelle. Lors de la gestion des exigences physiques élevées du transport de fluides municipaux ou industriels, la surface en fonte lisse et précise et la face de bride rigide offrent une assurance tactile de durabilité, garantissant une stabilité opérationnelle à long terme pour les infrastructures critiques.
Contrairement aux joints à friction standard, ce té intègre un mécanisme d'ancrage spécialisé dans les doubles douilles qui empêche physiquement le retrait du tuyau. Lorsqu'il est soumis à des coups de bélier internes intenses ou à des effets de coups de bélier dynamiques, la conception de verrouillage maintient fermement le robinet inséré. Cette retenue mécanique élimine le risque de séparation des joints, réduisant considérablement les interventions de maintenance et protégeant l'infrastructure environnante des emportements catastrophiques, même sous des contraintes hydrauliques extrêmes.
Le tassement du sol et la dilatation thermique mettent constamment à rude épreuve les réseaux enterrés. Ce raccord est conçu pour permettre une déviation angulaire significative au niveau des joints à emboîtement, absorbant les contraintes mécaniques qui autrement briseraient les connexions rigides. Les installateurs peuvent facilement surmonter les désalignements mineurs des tranchées, tandis que le système gagne en résilience à long terme contre les déplacements du sol et les fluctuations saisonnières de température, en maintenant un environnement intérieur parfaitement étanche sans transférer de contraintes au pipeline principal.
Pour lutter contre les fluides internes agressifs et les salissures externes corrosives, le tee est doté de barrières de protection hautement personnalisées. L'intérieur peut être recouvert de résine époxy lisse ou de polyuréthane (PU) pour maintenir une dynamique d'écoulement optimale et empêcher l'accumulation de tartre, tandis que l'extérieur reçoit un revêtement époxy lié par fusion (FBE). Passer la main sur la surface finie révèle une couche protectrice épaisse et uniforme qui isole le métal central des attaques chimiques, de la pénétration de l'humidité et de la dégradation microbienne dans les environnements difficiles.
La sortie de dérivation à bride est méticuleusement usinée pour s'adapter à un large éventail de fixations secondaires et offre une gamme complète de diamètres de tuyaux. Entièrement compatible avec les perçages de brides standards PN10 et PN16, il permet aux opérateurs de boulonner des vannes, des débitmètres ou des extensions de sections de tuyaux avec une précision absolue. La face plate et finement rainurée de la bride garantit qu'une fois le joint comprimé, la connexion reste entièrement imperméable, permettant une transition fluide transparente dans différentes configurations de réseau.
Dans les réseaux d'eau urbains tentaculaires, ce raccord agit comme le principal point de divergence, canalisant l'eau potable des principales artères de transport vers des zones de distribution résidentielles ou commerciales localisées. La prise sécurisée empêche la perte de pression pendant les heures de pointe. Pour la gestion des eaux usées, le té dirige en toute sécurité les effluents corrosifs vers les bassins de filtration et les réservoirs de traitement chimique. Les revêtements internes spécialisés empêchent les eaux usées brutes de dégrader le métal, garantissant ainsi une gestion ininterrompue du flux dans des environnements hautement abrasifs.
Les installations de fabrication lourde s'appuient sur des réseaux d'extinction d'incendie fiables. Ce té est fréquemment déployé pour diviser les principales conduites d'eau d'incendie en alimentations de gicleurs, bouches d'incendie ou stations d'injection de mousse dédiées. Étant donné que les systèmes d'urgence subissent des pics de pression soudains et violents lorsqu'ils sont activés, l'architecture anti-déconnexion garantit que les joints tiennent fermement, fournissant un volume d'eau critique sans risque d'éclatement au point de connexion.
La gestion de la distribution de l’eau sur de vastes étendues agricoles nécessite des canalisations capables de gérer des débits variables et des terrains irréguliers. L'irrigation principale des branches en T alimente des zones de culture spécifiques. Ses capacités de déflexion permettent au pipeline de suivre les contours naturels du terrain, tandis que la construction robuste résiste aux vibrations constantes des pompes d'irrigation de grande capacité, maintenant ainsi les niveaux d'humidité du sol constants et la pression du système stable.
Chaque unité est moulée et usinée en stricte conformité avec les cadres réglementaires ISO2531 et EN545, garantissant une compatibilité universelle avec les réseaux mondiaux de canalisations en fonte ductile. Avant de quitter l'installation, chaque té subit des tests rigoureux de validation de pression hydrostatique et d'étanchéité. Ce processus de contrôle qualité exhaustif garantit que les tolérances dimensionnelles des douilles et la capacité portante de la bride répondent aux exigences techniques exactes, offrant une garantie zéro fuite dans des conditions de fonctionnement spécifiées.
Forgé à partir de fonte ductile de première qualité, le corps central présente une résistance à la traction et aux chocs exceptionnelle. La composition métallurgique est spécifiquement formulée pour supporter de lourdes charges de sol externes et des contraintes hydrostatiques internes. Associé aux revêtements avancés FBE ou PU, le matériau résiste à la fois à la déformation physique et aux intempéries chimiques, prolongeant ainsi la durée de vie opérationnelle du pipeline de plusieurs décennies et minimisant le coût total de possession pour les exploitants de services publics.
Capacité de production à grande échelle : pour soutenir les développements d'infrastructures à grande échelle, nous exploitons une ligne de production de grande capacité capable d'exécuter des commandes d'approvisionnement importantes dans des délais de livraison cohérents et fiables.
Logistique d'emballage de qualité export : chaque raccord robuste est méticuleusement sécurisé dans des caisses en bois renforcées ou des palettes certifiées pour l'exportation. Cela garantit que les revêtements de protection et les faces usinées des brides restent intactes pendant un transit maritime ou terrestre prolongé.
Assistance technique complète : au-delà de la fabrication, notre équipe d'ingénierie fournit une assistance projet de bout en bout, depuis les consultations initiales sur le dimensionnement et la pression nominale jusqu'aux plans de configuration personnalisés et aux conseils d'installation sur site, garantissant ainsi le fonctionnement impeccable de votre infrastructure de pipeline.
Le Té Double EX à embranchement à bride étanche est conçu pour s'adapter à un large spectre de pressions opérationnelles, répondant parfaitement aux exigences municipales et industrielles standard. Il s'intègre facilement aux PN10, PN16 et à d'autres classes de pression courantes. Les chefs de projet doivent examiner leurs modèles hydrauliques spécifiques pour sélectionner la valeur exacte qui correspond à la pression de service maximale et aux tolérances de surpression de leur réseau.
Absolument. Le composant est spécialement conçu pour un enterrement direct. Les revêtements robustes en époxy lié par fusion (FBE) ou en polyuréthane fournissent une barrière impénétrable contre les sols acides, l'humidité des eaux souterraines et la corrosion microbienne. De plus, le mécanisme mécanique anti-déconnexion garantit que le joint reste fermement verrouillé même lorsqu'il est soumis à de lourdes charges de trafic aérien ou à des mouvements de terre.
Bien que la conception à double douille enfichable accélère considérablement le processus d'assemblage, il est fortement conseillé de faire appel à des entrepreneurs en pipelines expérimentés. Une profondeur d'insertion appropriée, une application précise du couple sur la branche à bride et une lubrification correcte des joints d'étanchéité sont des étapes critiques. Une manipulation professionnelle garantit que les angles de déviation restent dans des limites sûres et que l'ensemble de la jonction est durablement étanche contre les fuites.
Le raccordement à brides est intrinsèquement modulaire. En déboulonnant le réseau de fixations, les équipes de maintenance peuvent détacher les vannes, les brides pleines ou les tuyaux secondaires sans perturber la conduite principale principale. Lors du remontage, il est crucial d'inspecter la face de la bride à la recherche de débris et de remplacer le joint en élastomère pour restaurer l'étanchéité absolue, garantissant ainsi que la dérivation reste étanche sous une pression renouvelée.
