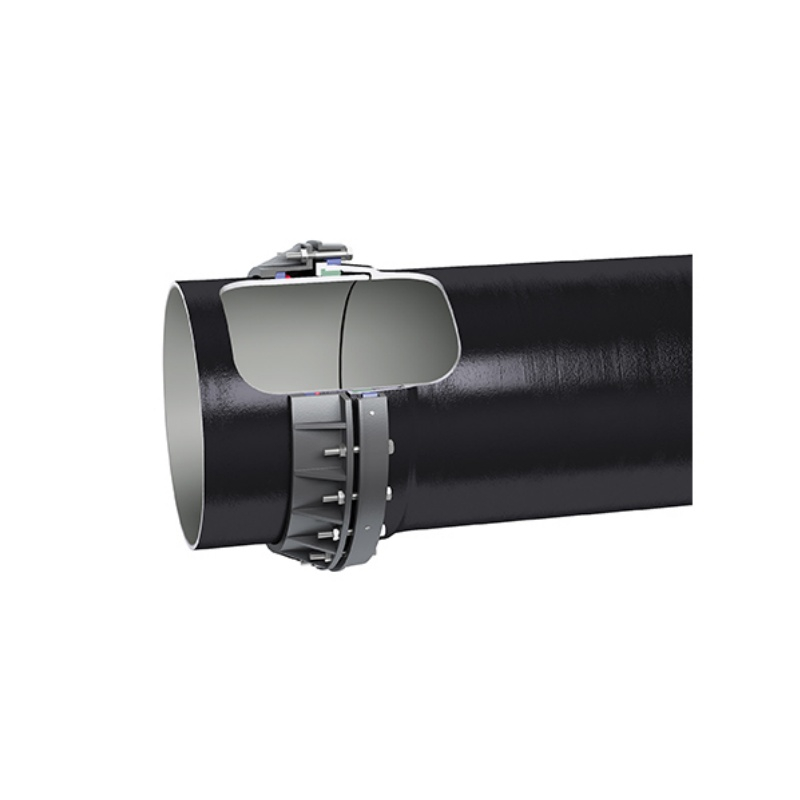

Le tuyau ( tube) en fonte ductile retenu est différent des tuyaux en fonte ductile de type T ordinaires, il est rarement utilisé dans le pipeline principal mais est utilisé dans des applications particulières avec un joint et une structure spéciaux.
Application
● Pose de canalisations à forte pente
● Bloc d'ancrage ou contrefort libre lorsque le pipeline est courbé
● HDD (forage directionnel horizontal)
Nous proposons trois types de tuyaux en fonte ductile à joint retenu :
1. Joint de retenue du joint dentaire
2. Joint de retenue ancré extérieur
3. Joint retenu ancré interne

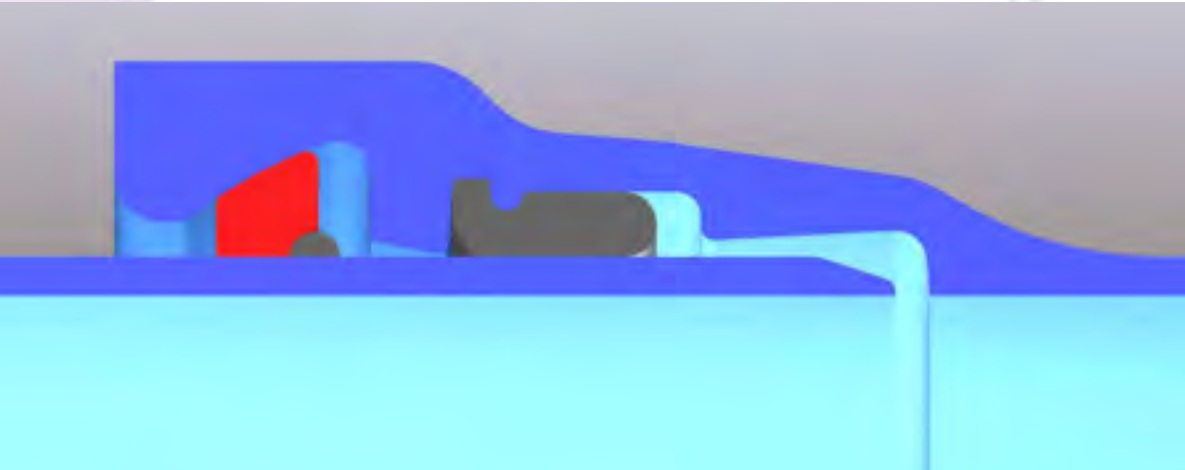

Joint de dent joint retenu tuyau en fonte ductile
Le joint de retenue du joint de dent est un peu différent du joint de type T ordinaire, il nécessite des dents en acier spécialement fabriquées insérées à la place du joint normal, lorsque le robinet est complètement inséré, les dents mordent dans le robinet et limitent la sortie du robinet, et le joint de retenue du joint de dent peut être utilisé pour connecter n'importe quel tuyau en fonte ductile de type T.
La gamme de produits est DN80-700 et autorise Max. La déviation angulaire est de 1,5 à 2° et le PFA est de 10 à 16 bars.

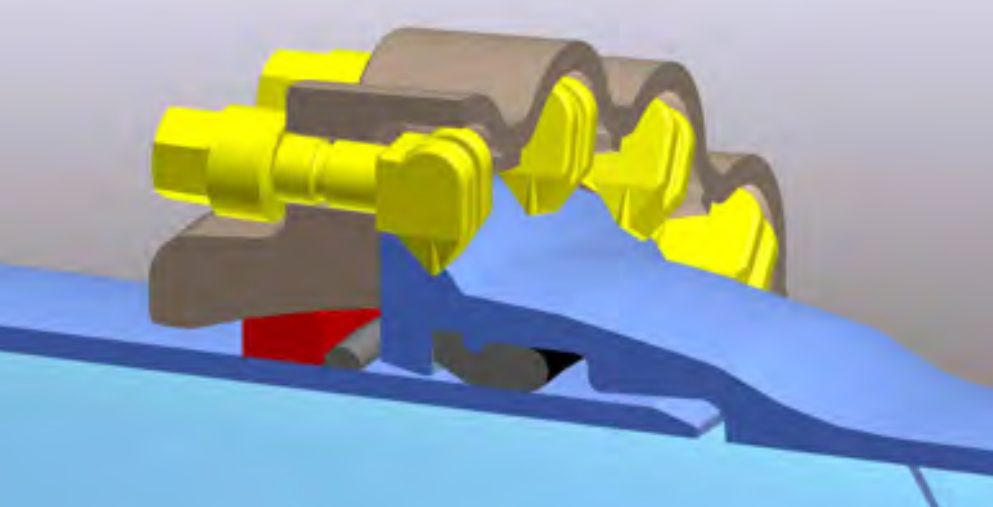

Joint retenu ancré extérieur
Le joint de retenue ancré externe, également à savoir le joint de retenue boulonné, peut résister à une pression élevée, il faut que l'usine fabrique un cordon de soudure sur le robinet, et un anneau de retenue, un presse-étoupe, un joint en caoutchouc et des boulons sont nécessaires pour obtenir la retenue, il est facile à assembler et à démonter si nécessaire.
La gamme de produits est DN80-1200 et autorise Max. La déviation angulaire est de 1 à 2° et le PFA est de 20 à 30 bars.

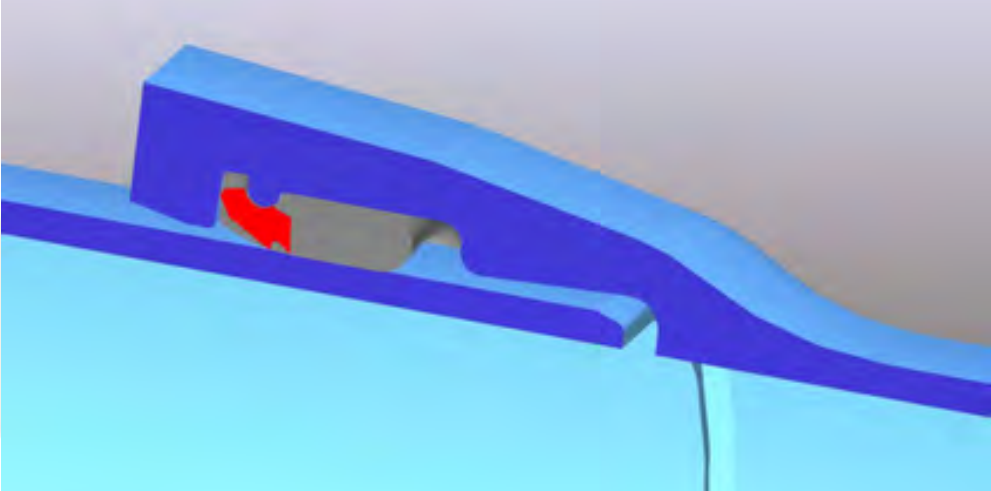

Joint retenu ancré interne
Le joint de retenue ancré interne peut résister à une pression très élevée, il nécessite une longue douille avec deux chambres, une pour l'étanchéité et l'autre pour restreindre le mouvement axial, la retenue se fait par cordon de soudure sur le robinet, et il est facile à assembler et à démonter si nécessaire.
La gamme de produits est DN80-2000 et autorise Max. La déviation angulaire est de 1 à 3° et le PFA est de 15 à 40 bars.
